- ➤ Máquina de perfuração MSC Chemnitz BFT90/5 MSC usada

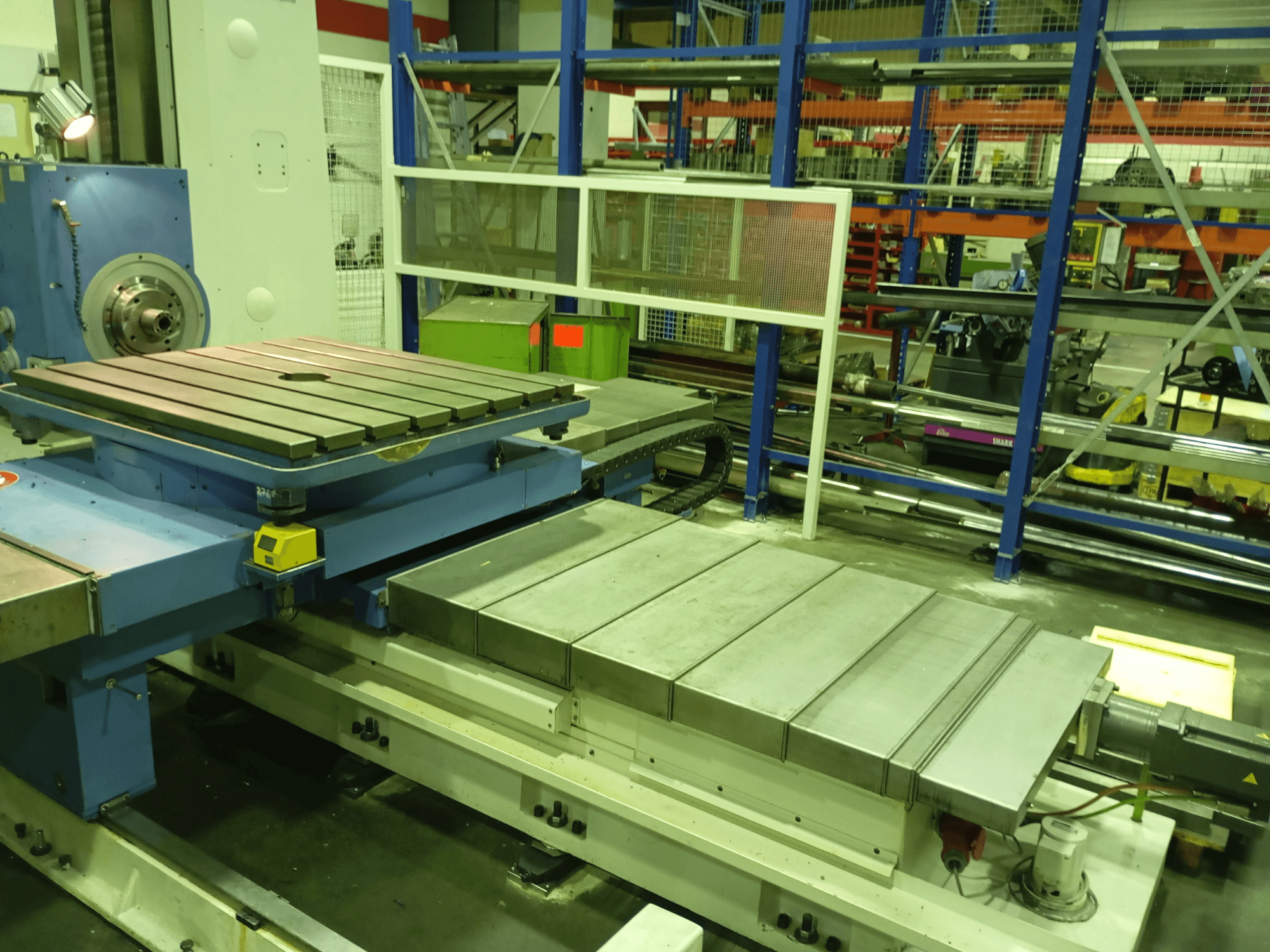

Esta máquina de mandrilar de 5 eixos MSC Chemnitz BFT90/5 MSC foi fabricada em 2009. Apresenta um tamanho de mesa substancial de 1000 x 1120 mm com uma carga máxima de mesa de 2,5 t. A máquina oferece taxas de avanço impressionantes de 4000 mm/min e uma gama de velocidades do fuso de 4 - 1600 rpm. Se pretende obter capacidades de perfuração de alta qualidade, considere a máquina MSC Chemnitz BFT90/5 MSC que temos para venda. Contacte-nos para mais informações.
Visão Geral
- marca: Other
- ano: 2009
- MODELO: BFT 90/5 TNC 320
- horas de produção: 3093
- tipo de aplicação: Outras ferramentas
- Localização: Alemanha
- tipo de máquina: Máquina de Mandrilar (Metal)
- marca da unidade de controlo: HEIDENHAIN
Informação Técnica - Other BFT 90/5 TNC 320
Unidade de Controlo
- Marca do controlo: HEIDENHAIN
- Modelo do controlo: TNC 320
Dimensões
- Altura da máquina: 3160 mm
- Comprimento da máquina: 5800 mm
- Peso da máquina: 8900 kg
- Largura da máquina: 3400 mm
- Carga da mesa: 2500 kg
Movimento
- Número de eixos: 5
- Percurso do eixo X: 1000 mm
- Percurso do eixo Y: 1000 mm
- Percurso do eixo Z: 1800 mm
Especificação Técnica
- Velocidade do fuso: 1600 RPM
- Tamanho do cone: SK 40
Informações adicionais
Tamanho da mesa: 1000 x 1120 mm
Eixo B (rotação da mesa): 360°
Taxa de alimentação (X/Y/Z): 4000 mm/min
Diâmetro do fuso: 90 mm
Curso do eixo W: 710 mm
Dimensões do armário de controlo (C x L x A): 2,0 x 0,75 x 2,0 m
Gama de temperaturas: 15-40 °C
Eléctrica: trifásica/50 Hz; tensão nominal de 380 V; tensão de controlo de 24 V
Carga ligada: 40 kW
Corrente nominal do fusível: 100 A
Consumo típico de energia: aprox. 7,5 kW
Tempo de funcionamento do fuso: 3069 h
Horas de funcionamento: 10402 h
Revisão geral: 2009
Informações gerais Retrofit
O reequipamento inclui:
Sistema de controlo: TNC 320
Novos accionamentos em todos os eixos
Nova mesa
Novo sistema de fixação
Novas unidades de suporte
Nova unidade de controlo manual
Novo sistema de refrigeração
Nova unidade hidráulica
30 escalas de medição (sistemas de medição linear)
Fabricante do controlo: SK 40
Controlo CNC: TNC 320
Reequipamento elétrico completo
Nova cablagem em toda a máquina
Integração do sistema CNC (TNC 320)
Novas entradas e saídas (I/O)
Novos sensores e sistemas de medição
Circuitos de controlo e circuitos de segurança actualizados
Sistema de controlo CNC moderno
Maior precisão devido aos novos sistemas de medição
Maior fiabilidade
Melhor desempenho devido aos novos accionamentos
Redução do tempo de paragem devido às novas unidades auxiliares
Nova documentação eléctrica
Esquemas actualizados
Inclui sistemas de alimentação, controlo, interface da máquina, painel de operação e accionamentos
A base da máquina mantém-se:
Mandriladora de mesa MSC Chemnitz
Tipo: BFT 90/5 MSC - 5 eixos
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
