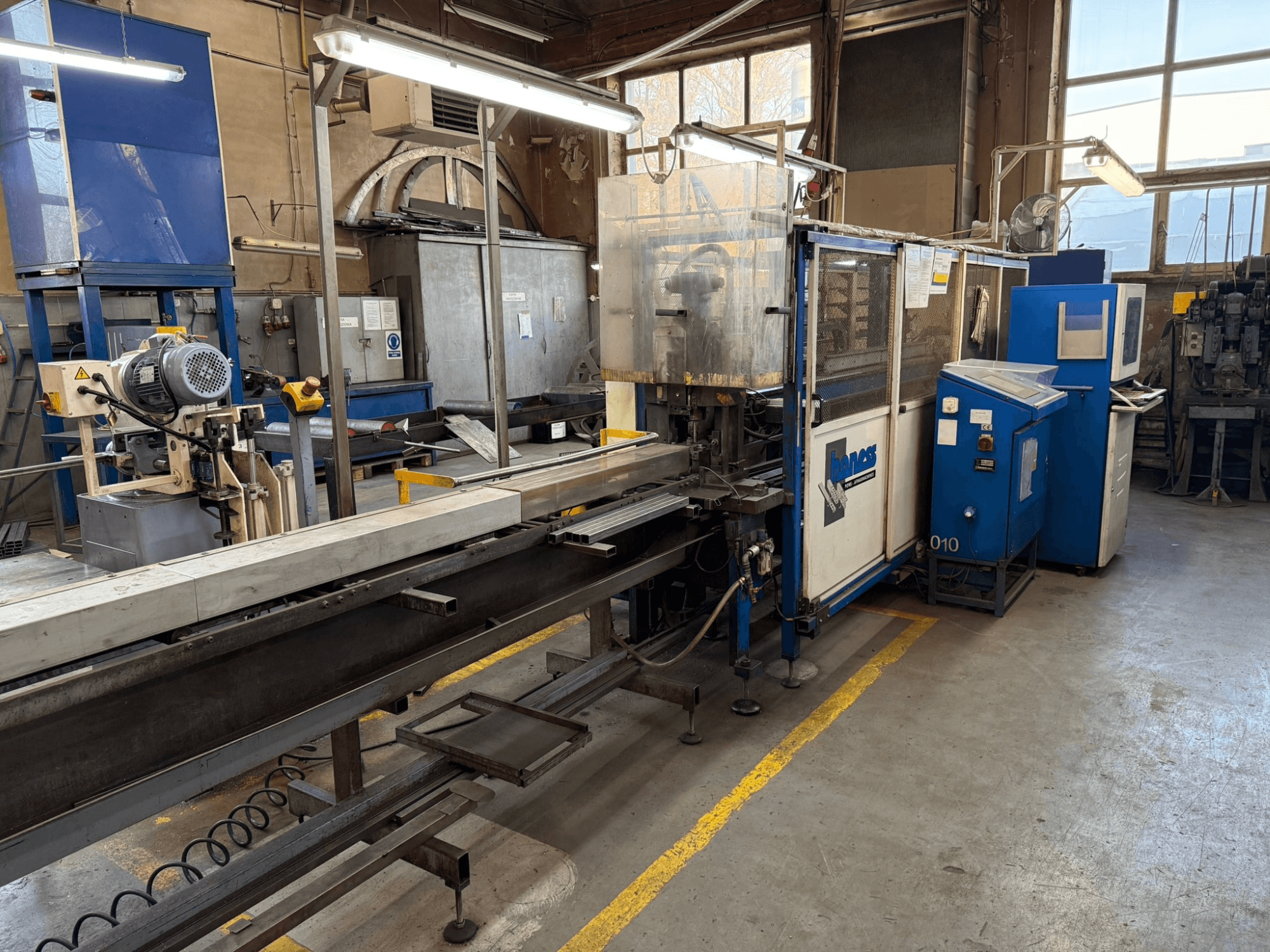

Other - HONESS V250-3000PL-PUN-OTH-2002-00001

Fixação da peça de trabalho:

• Grampo de produto auto-centrante, agarrando o tubo pelo exterior

• Mandíbulas de fixação intercambiáveis para diferentes tipos de tubo/perfil

• Posição de fixação ajustável para um alinhamento exato

Dimensões da peça de trabalho:

• Largura máxima do produto (perfuração de um lado): 100 mm

• Altura máxima do produto (perfuração de uma face): 80 mm

• Altura máxima do produto para furos passantes: 60 mm

• Curso máximo dos grampos do produto: 3.100 mm

• Distância mínima da extremidade do tubo ao primeiro furo perfurável: 30 mm

Capacidade de perfuração:

• Diâmetro máximo de perfuração (como entregue, furos passantes): Ø40 mm

• Estação de perfuração: Cilindro de perfuração vertical único

• Força máxima de perfuração: 250 kN a 220 bar de pressão de trabalho

• Curso vertical máximo do cilindro de perfuração: 80 mm

Desempenho:

• Cursos máximos por minuto: Depende do ajuste do curso do cilindro e do passo do furo

• Velocidade de deslocação do carro de fixação: aprox. 40 m/min

• Repetibilidade de posicionamento: ±0,1 mm

Tamanho e alcance da máquina:

• Alcance de trabalho da máquina de perfuração: > 3,10 m

• Comprimento da mesa de apoio: 3,00 m
