- ➤ Outros SHEFFIELD Endeavor 9.15.7 | CMM usados para venda

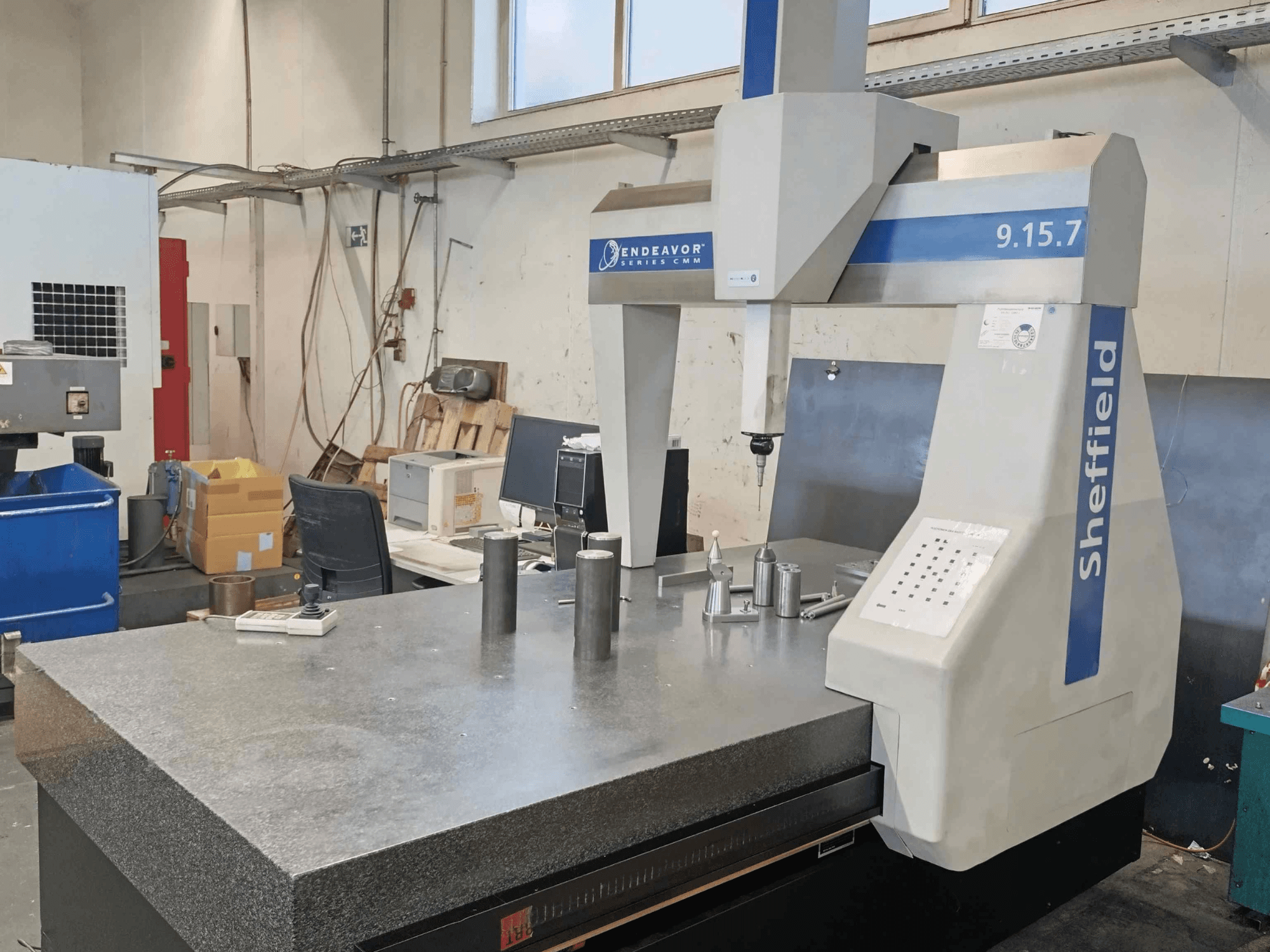

Esta outra SHEFFIELD Endeavor 9.15.7 de 3 eixos foi fabricada em 2003. Apresenta um curso do eixo X de 900 mm, curso do eixo Y de 1500 mm e curso do eixo Z de 660 mm. A máquina está equipada com uma mesa de granito e motores lineares sem escovas nos eixos X e Y. Se pretende obter capacidades de medição de alta qualidade, considere a outra máquina CMM SHEFFIELD Endeavor 9.15.7 que temos para venda. Contacte-nos para mais informações.
Visão Geral
- marca: Other
- ano: 2003
- MODELO: SHEFFIELD Endeavor 9.15.7
- tipo de aplicação: Medição
- Localização: Alemanha
- tipo de máquina: Máquina de Medição de Coordenadas (CMM)
Informação Técnica - Other SHEFFIELD Endeavor 9.15.7
Dimensões
- Peso da máquina: 3050 kg
- Carga da mesa: 1250 kg
Movimento
- Número de eixos: 3
- Percurso do eixo X: 900 mm
- Percurso do eixo Y: 1500 mm
- Percurso do eixo Z: 660 mm
Informações adicionais
Marcação CE
Velocidade 3D máxima: 39 m/min
Aceleração 3D máxima: 1,7 m/s²
Tensão: 240 V
Norma de exatidão: DIN EN ISO 10360-2
Precisão especificada Gama de temperaturas: 15°C - 25°C
Erro de medição do comprimento volumétrico (MPEE): 2,8 + L/263 µm
Erro de sondagem volumétrica (MPEP): 3,0 µm
Gradiente máximo de temperatura por hora: 2°C/h
Gradiente máximo diário de temperatura: 5°C/24h
Gradiente espacial máximo de temperatura: 1°C/m
Variação admissível da temperatura ambiente: ±5°C
Tabela de granito
Insertos roscados: ISO M8 x 1,25
Eixos com rolamentos de ar
Motores lineares sem escovas nos eixos X e Y
Balanças lineares de alta resolução Renishaw
Compensação de erros geométricos
Compensação automática de temperatura volumétrica
Cabeça do apalpador: Renishaw PH10MQ
Peso da cabeça do apalpador: 645 g
Gama de indexação do eixo A: 0° a 105° em incrementos de 7,5
Gama de indexação do eixo B: ±180° em incrementos de 7,5
Repetibilidade de posicionamento: 1 µm
Comprimento máximo da extensão: 300 mm
Montagem da cabeça de sonda: Rosca M10
Rosca de ligação da sonda: Rosca M8
Sistema de apalpador: Renishaw TP20
Diâmetro da esfera de referência: 19 mm
Porta paralela
Venda sem licença de software
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
