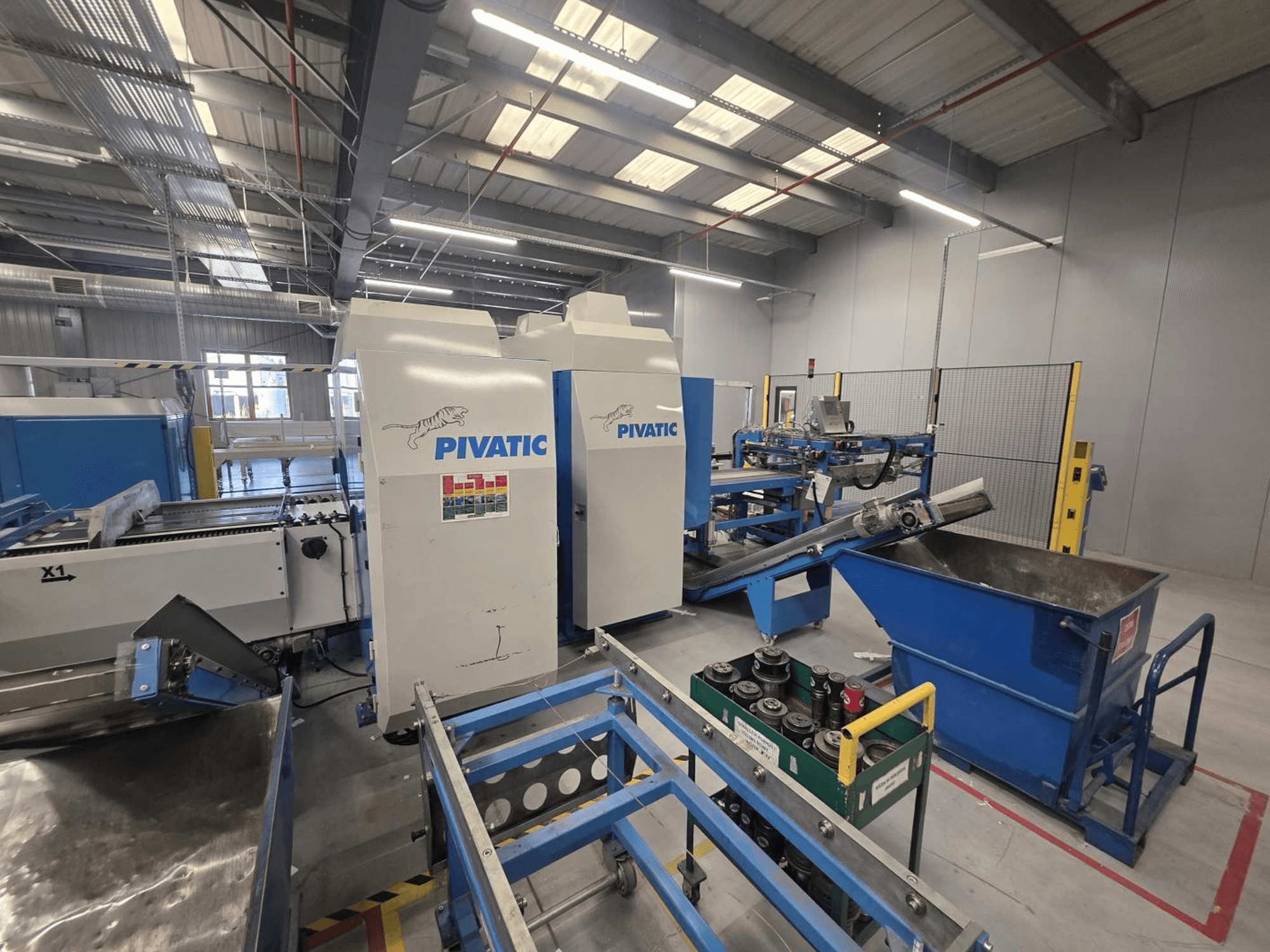

Pivatic - Punching Line PCC80-e TT HTPL-PUN-PIV-2013-00001

• Aplicação: Produção em série de peças planas de chapa metálica (painéis, suportes, caixas, peças para armários elétricos, etc.) que requerem furos, recortes e entalhes

• Fluxo do processo: Bobina → desenrolamento → endireitamento → posicionamento → puncionamento TT → puncionamento HT → corte da peça → descarga/empilhamento

• Especificações técnicas:

  • Largura da chapa: 60–830 mm

  • Espessura da chapa: 0,5–2,0 mm (versão disponível até 4,0 mm)

  • Peso máximo da bobina: 5 000 kg

  • Potência instalada: 20 kW

  • Alimentação elétrica: 3 x 400 V + PE

  • Frequência: 50 Hz

• Sistema de perfuração:

  • TT (Torre Grossa): Perfuração CNC com ferramentas padrão do tipo cassete para orifícios/recortes/contornos flexíveis

  • HT (Hard Tool): Segunda secção de perfuração que utiliza ferramentas dedicadas para operações repetitivas

• Requisitos de espaço:

  • Área ocupada pela linha principal: 17,5 x 5,5 m

  • Espaço adicional para resíduos: 1,5 m

  • Espaço adicional para a secção HT: 1,55 m

• Estado da máquina: Totalmente operacional e em produção; é possível realizar inspeções e testes

Equipamento adicional

• Incluído:

  • Carrinhos de posicionamento de bobinas

  • Desbobinador de bobinas

  • Endireitador de chapas

  • Painel de controlo para a unidade de desenrolamento/endireitamento e carrinhos de bobinas

  • Painel de controlo principal

  • Transportador basculante para descarga seletiva do produto

  • Módulo de transporte e empilhamento

  • Sistema de segurança com proteções fixas e barreiras fotoelétricas

  • Armário de controlo com unidade de potência hidráulica

  • Carrinhos de cassetes de ferramentas

  • Estação de transporte e armazenamento de ferramentas rígidas

• Não incluído:

  • Ferramentas de perfuração

  • Cassetes de ferramentas

  • Robô apresentado em algumas fotografias
