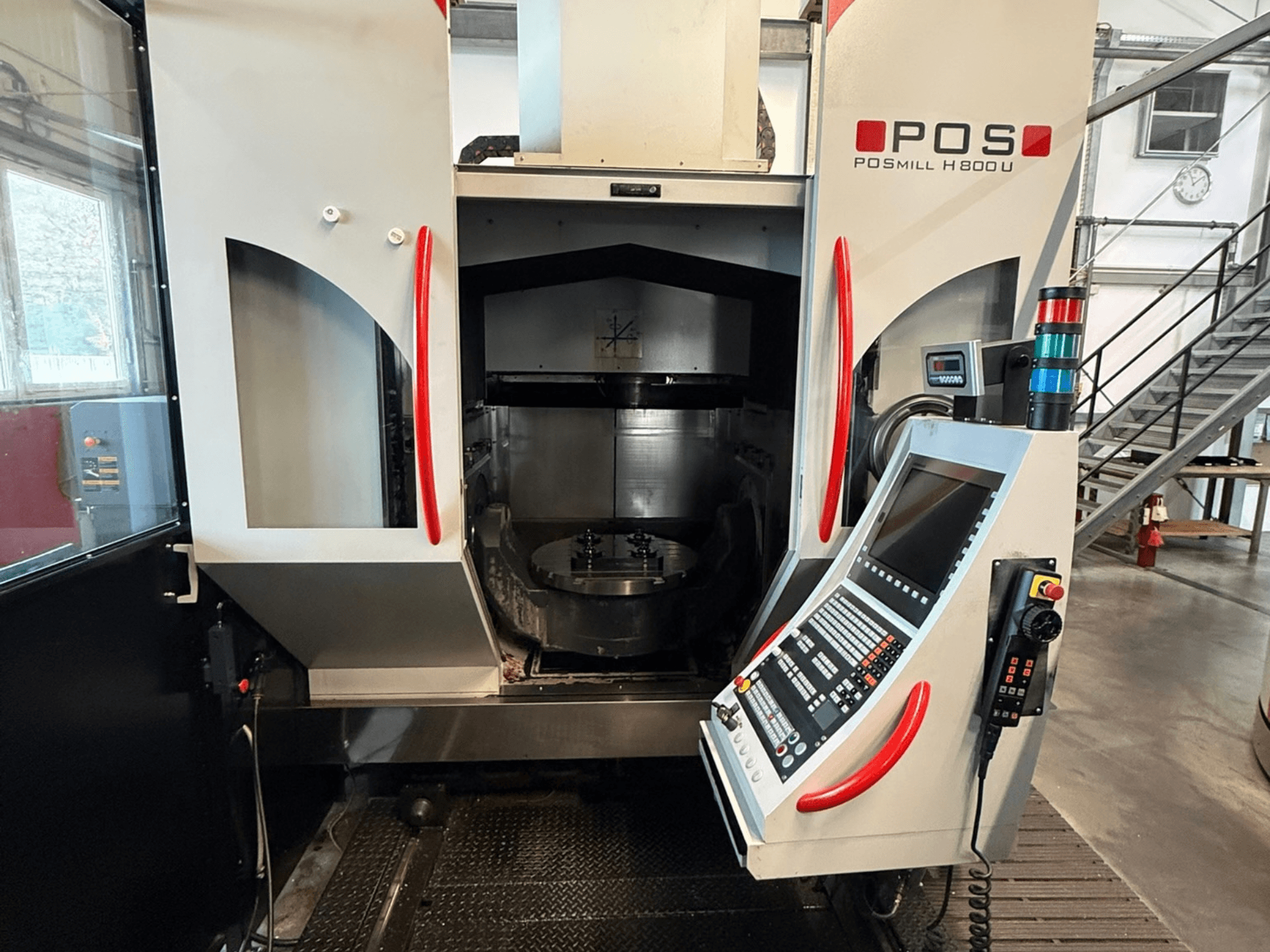

POSmill - H 800 UDE-MIL-POS-2015-00002

- Ângulo de rotação: -120 a +120 graus

- Mesa rotativa: 360 graus contínuos

- Fuso: Arrefecimento através do fuso (CTS / IKZ) a 70 bar com unidade de filtragem por correia

- Dimensões da mesa: Ø 800 mm (mesa Kessler)

- Trocador de ferramentas: 96 posições HSK-A 63

- Sistema de medição linear: Heidenhain XYZ com purga de ar

- Refrigeração do armário de comando: ar-ar ativo

- Carga conectada: 90 kVA

- Corrente em plena carga: 125 A

- Carga máxima de corrente: 200 A

- Tensão: 400 V, 50 Hz

- Horas de funcionamento com o controlo ativado: 27 157 h (até ao final de 2025)

- Horas de funcionamento do programa: 21 340 h (até ao final de 2025)

- Equipamento adicional:

- Arrefecimento a óleo para o 4.º e 5.º eixos, controlado

- Refrigerador do fuso regulado

- Sistema de medição rotativo Heidenhain

- Módulo cinemático Heidenhain, incluindo esfera de referência

- Transportador de aparas externo com correia articulada

- Bomba de líquido de arrefecimento na cabeça através das funções M

- Bomba do dispositivo de lavagem de limalhas

- Separador eletromecânico de óleo/líquido de arrefecimento

- Monitorização automática do nível de líquido de arrefecimento

- Operação traseira do trocador de ferramentas com ecrã

- Porta de proteção do trocador de ferramentas

- Ligação hidráulica tripla no centro da mesa

- Ligação de ar simples no centro da mesa

- Controlo da temperatura da unidade de refrigeração

- Preparação para medição da peça

- Medição da peça por infravermelhos - Sonda de contacto 3D

- Medição de ferramentas através do laser BLUM (ponte laser)

- Módulo de colisão Heidenhain DCM

- Sistema de automatização: Automatização de paletes FCS RP 400 (colocado em funcionamento no início de setembro de 2018)

- Posições de paletes: 12

- Dimensões das paletes: 400 x 400 mm

- Peso máximo de transferência: 500 kg
