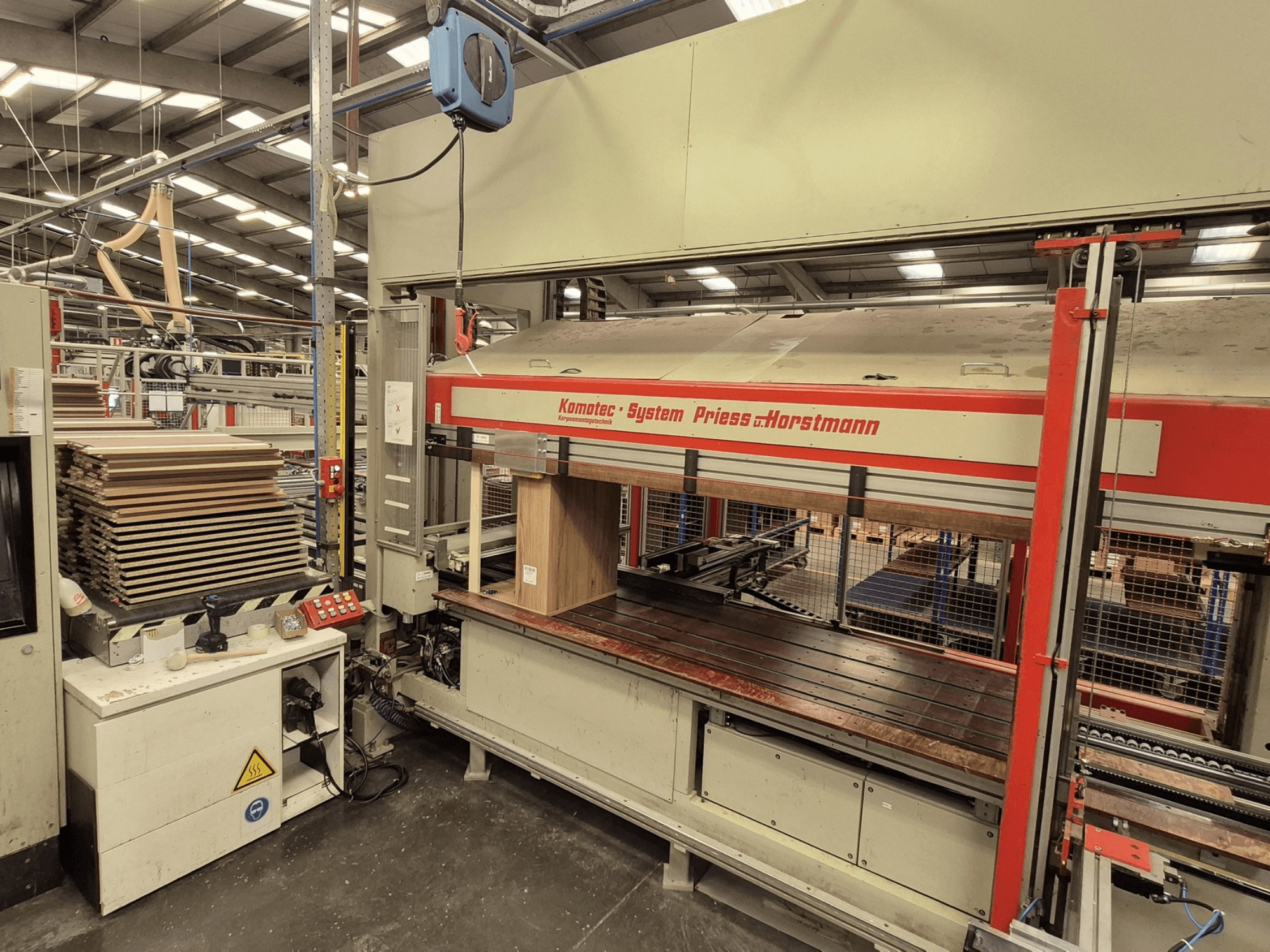

PREISS U HORTSTMANN - KP-5-CNCBE-PRE-PRE-2003-00001

• Dimensões da peça de trabalho

  • Altura do armário: 300-2500 mm

  • Largura do armário: 300-1200 mm (larguras mais pequenas possíveis manualmente com enchimentos)

  • Profundidade do armário: 160-700 mm

  • Espessura máxima do lado: 56 mm (incluindo acessórios)

• Requisitos operacionais

  • Alimentação eléctrica: 400 V ±10%, 50 Hz, trifásico, aprox. 10 kW

  • Ar comprimido: 6-7 bar, isento de óleo e seco

  • Espaço/ergonomia: Altura mínima da sala 3700 mm; altura de trabalho 930 mm

• Configuração visual (cores RAL)

  • Máquina e armário de controlo: RAL 7032 Kieselgrau

  • Suportes e protecções de segurança: RAL 3000 Feuerrot

  • Motores e campânulas de extração: RAL 9005 Mattschwarz

Equipamento adicional

• Sistema tampão

  • Transportadores de rolos (Roba)

    • Roba_11: ~2800 mm de comprimento, 700 mm de largura útil; acionamento por correia redonda dividida; dois motores de 0,55 kW; 60 m/min; 1 batente final fixo + 1 batente central controlável

    • Roba_12: ~2800 mm de comprimento, 700 mm de largura útil; motor de 0,55 kW; 60 m/min; controlos primários do operador (arranque/paragem, paragem de emergência)

    • Rolos: Ø60 mm, revestidos a plástico; passo 128 mm

    • Altura de trabalho: 930 mm (±20 mm)

  • Transportadores transversais (QF)

    • QF_11 e QF_12: 8 correias dentadas; motores de 0,55 kW com variador de frequência

    • Velocidade: 40 m/min a 50 Hz

    • Funcionamento: Inclinável pneumaticamente (hoch schwenkbar)

    • Largura transversal total: ~1720 mm

• Unidade ZWA-1-CNC

  • Dimensões da peça de trabalho: altura do armário 300-2500 mm; largura 300-1200 mm; profundidade 160-700 mm

  • Funcionamento: Alimentação eléctrica e de ar comprimido através de prensa de carcaça a jusante

  • Altura de trabalho: 930 mm

  • Espaço: Altura mínima da sala 3700 mm

  • Construção: Estrutura sólida, resistente à torção, com guias de precisão para a mesa elevatória
