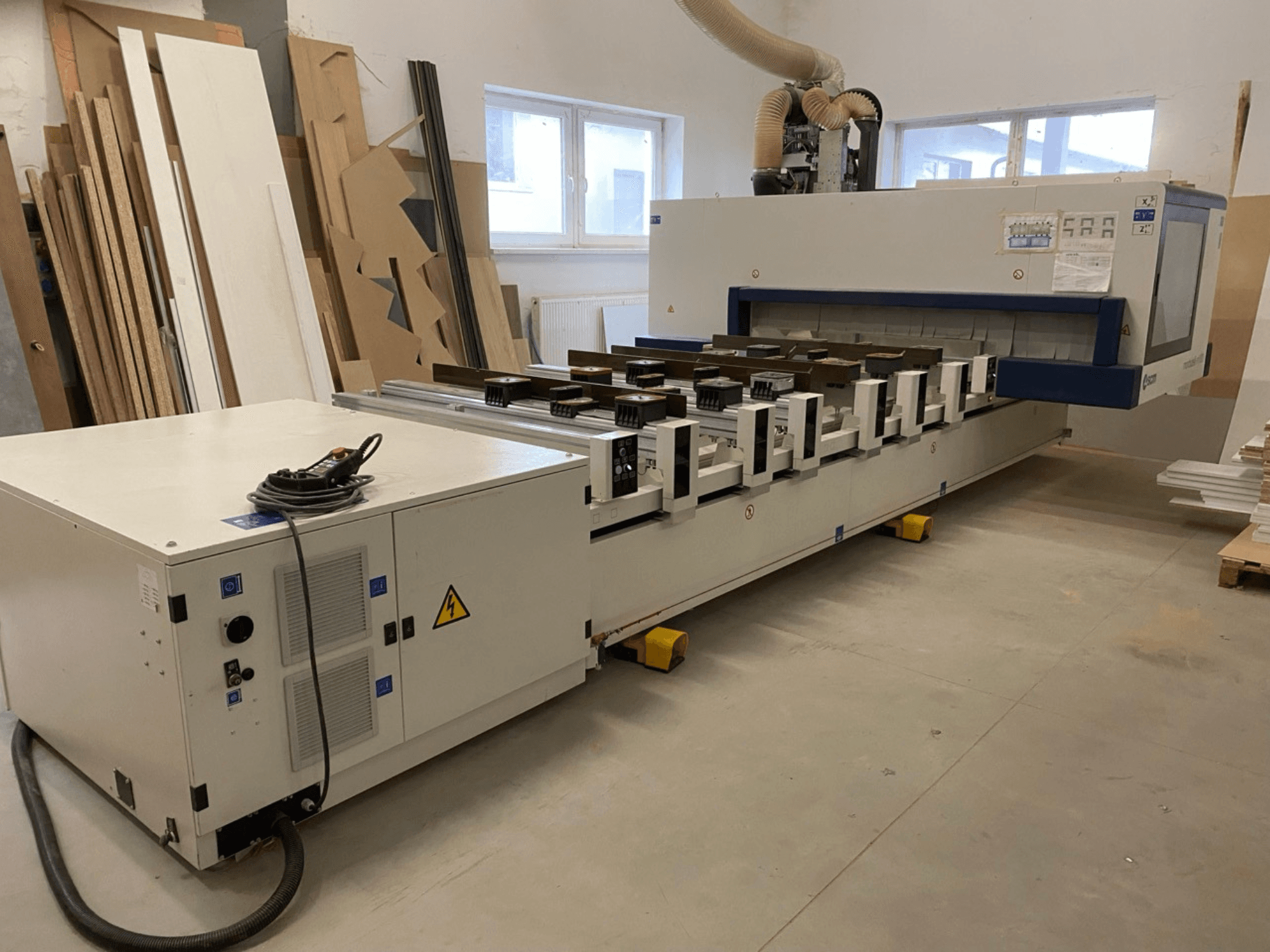

SCM - Morbidelli Author M100HU-CNC-SCM-2018-00001

• Área de trabalho / eixos:

  • Comprimento do painel (Y): 1900 mm (2210 mm)

  • Altura do painel (Z): 180 mm

  • Comprimento do painel para usinagem de passagem: 1400 mm

  • Velocidade vetorial X‑Y: Pro‑Space 56 m/min; Pro‑Speed 78 m/min

• Mesa de trabalho: 6–12 vigas (TV Flex), 12 ventosas a vácuo (145 × 145 × H75 mm); 2 batentes por viga; comprimento da viga móvel 1600 mm.

• Unidade de perfuração (especificações gerais):

  • 21 fusos verticais, 8 000 rpm

  • 10 fusos horizontais, 8 000 rpm

  • Serra integrada Ø 125 mm (X), 10 000 rpm

  • Potência do motor: 2,2 kW

• Eletro-fuso: 10 kW (S6), máx. 24 000 rpm.

• Requisitos de instalação: potência instalada 23–28,5 kVA; ar comprimido 450 NL/min; extração de poeira 4 500 m³/h, 25 m/s, saída Ø250 mm.

• Estrutura e movimento:

  • Estrutura em aço pesado, com tensões aliviadas e eletrosoldada; toda a usinagem realizada numa única configuração em máquinas CNC para metalurgia.

  • Guias lineares de quatro filas de alta velocidade; sistemas de recirculação de esferas de três circuitos; cremalheira e pinhão helicoidais no eixo X.

  • Motores sem escovas, inversores; unidades de maquinagem montadas num pórtico móvel para maior rigidez.

  • Caixa de segurança transparente em policarbonato.

• Controlo CNC e software:

  • PC-Office: Windows 7, ecrã LCD a cores de 17", teclado QWERTY, painel de controlo móvel, Xilog Maestro.

  • Funcionalidades do Xilog Maestro: programação paramétrica/gráfica/ISO; importação de ficheiros DXF/ASCII (2D); interpolação linear/circular 3D; interpolação linear espacial; interpolação helicoidal; editor guiado; otimização automática de perfuração e bibliotecas de ferramentas; desvio da origem do painel; simulação; gestão de códigos de barras (software); autodiagnóstico; intervenção manual passo a passo; configuração gráfica da unidade; seleção da velocidade de maquinagem; função SCM CNC Jerk.

• Segurança: CE; sistema PRO-SPACE com amortecedores de segurança (paragem automática em caso de potencial colisão).

• Equipamento da mesa incluído/mencionado: batentes de referência traseiros em alumínio H75 por viga; segundos batentes de referência centrais por viga; batentes de referência frontais H75 por viga.

• Sistema de vácuo: bomba de vácuo integrada de 90/108 m³/h, 50 Hz.

• Unidade de perfuração F23 L (configuração indicada):

  • Eixo Z independente

  • 13 fusos verticais independentes (8 X / 5 Y)

  • 6 fusos horizontais independentes (liberação rápida), incluindo 4 no eixo Y

  • passo de 32 mm

  • Velocidade de 4 500–8 000 rpm (inversor)

  • Unidade de ranhura/serra no painel traseiro Ø 125 mm, 5 500–10 000 rpm (inversor)

  • Motor de 2,2 kW

  • Pressão no eixo Z aumentada

• Vantagens da RO AX: elevada produtividade, precisão, qualidade de acabamento, velocidade de processamento; redução de até 90% na manutenção (intervalo de aproximadamente 1 000 horas).

Equipamento adicional

• Almoxarifado de ferramentas de montagem lateral TRB14 (opcional), lado direito:

  • Capacidade até 11 ferramentas; Ø máximo de 350 mm

  • Distância entre centros: 130 mm

  • Peso máximo da ferramenta: 8 kg; total: 48 kg

• 4 suportes de elevação de peças H75, dois níveis de elevação (acima das braçadeiras e ao nível de trabalho), 20 kg por suporte

• Chave de hardware adicional com porta USB
