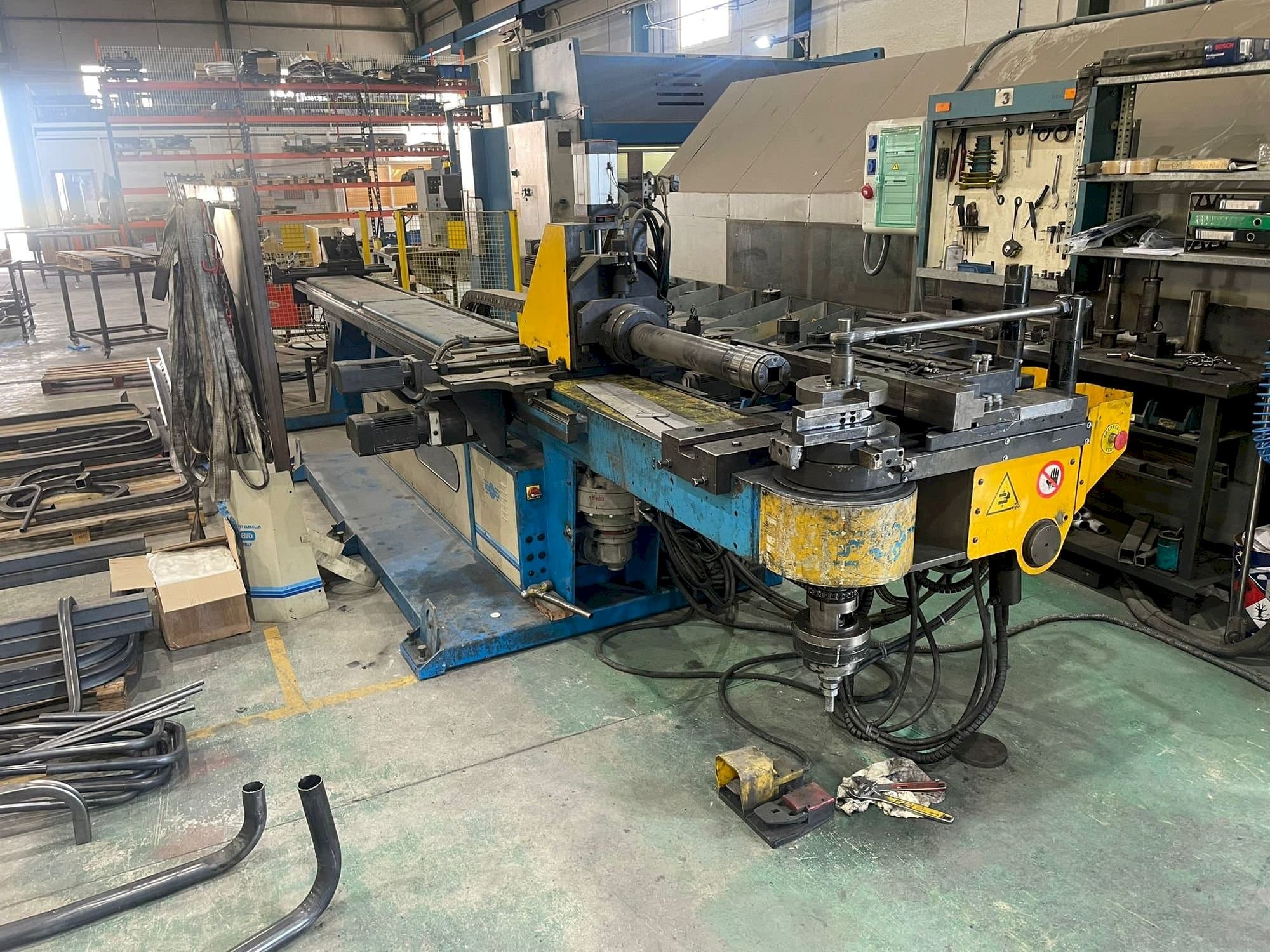

STAR-BEND STAR 800 CN6/GEN/L

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - Raio de curvatura interior mínimo (_1) com veio standard (Ø 60 mm) <= 40 mm
  • - Raio de curvatura máximo com braço standard (no eixo do tubo) 320 mm
  • - Raio de curvatura máximo com braço especial (no eixo do tubo) 600 mm
  • - Comprimento útil no veio (_3) 6000 mm
  • - Pescoço do fuso (sobre o centro da matriz) 1200 mm
  • - Altura da cabeça (a partir do centro da garganta da matriz) 520 mm
  • - Altura de trabalho do centro da ferramenta ao chão (_2) 1210 mm
  • - Ângulo de flexão máximo de 220°.
  • - Passo interior do posicionamento 80 mm
  • - Curso ajustável do carro de fixação 120 mm, curso ajustável do fuso (_2) 0-100 mm, curso ajustável da corrediça de contraste 120 mm
• Benefícios qualitativos da máquina:
  • - Velocidade de precisão: máx. Velocidade de dobragem (eixo y)(*2) 90°/1".
  • - Máx. Velocidade de translação (eixo x) 1000 mm/1".
  • - Máx. Velocidade de rotação (eixo z) 360°/1".
  • - Repetibilidade da velocidade de translação (eixo x) +/- 0,1 mm.
  • - Repetibilidade do ângulo de flexão (eixo y) +/- 0. 1°.
  • - Repetibilidade do ângulo de rotação (eixo z) +/- 0. 1 °.
  • - Produtividade máxima (com curvas a 90°) 500 ciclos / hora
