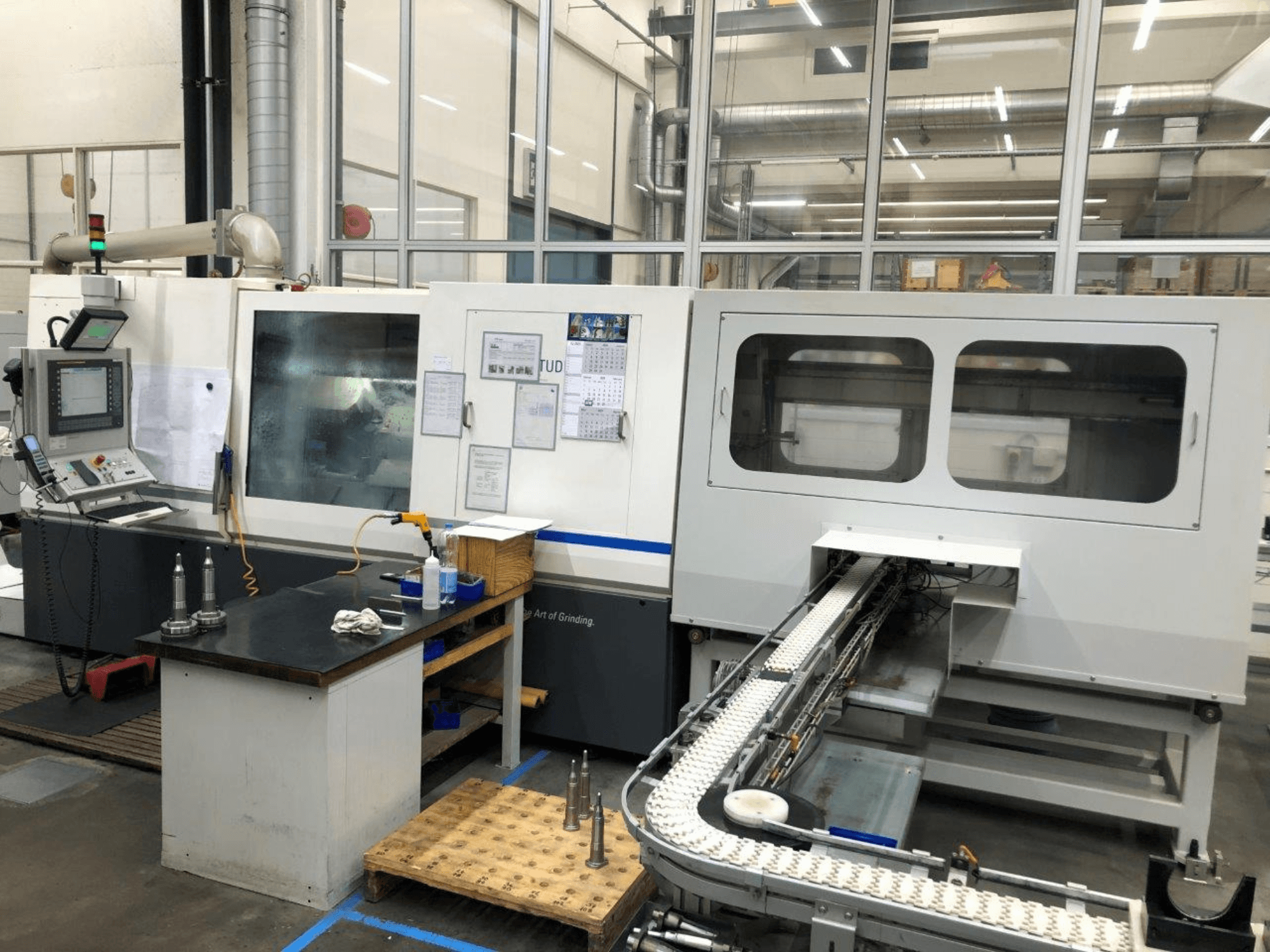

STUDER - S242CH-GRI-STU-2008-00001

• Distância entre centros: Pequena (2 corrediças transversais) 400 mm; Longa (2 corrediças transversais) 800 mm; Longa (3 corrediças transversais) 800 mm

• Diâmetro de oscilação: 180 mm

• Peso máximo da peça de trabalho: 20 kg

• Eixo X (corrediça transversal)

  • Velocidade: 0,001-1.500 mm/min

  • Resolução: 0,00001 mm

• Eixo Z (corrediça longitudinal)

  • Curso máx.: 850 / 1.600 mm

  • Velocidade: 0,001-25.000 mm/min

  • Resolução: 0,00001 mm

• Torre de viragem

  • 8 estações: Capto 6 fixo

  • 12 estações: VDI 40 fixa

  • 8 estações: VDI 30 fixo acionado

  • Velocidade máxima de acionamento: 4.000 rpm

  • Potência de acionamento: 2,5 kW

  • Opção: Barra de medição longitudinal ativa na torre (Capto ou VDI)

• Cabeça do fuso de retificação

  • Ângulo de montagem: -25° / +25°

  • Velocidade de retificação: 50 m/s

  • Tamanho do rebolo: Ø 400 x 50 (63) x 127 mm

• Acessório para retificação interna

  • Posições do fuso na placa giratória: 3

  • Posição do fuso: 0° / +45°

  • Posicionamento automático em 3 posições

  • Gama do fuso de retificação interna: 1.200-120.000 rpm

  • Velocidades disponíveis do fuso: 24.000-120.000 rpm

• Cabeça do fuso da peça de trabalho (fixa)

  • Gama de velocidades: 1-7.500 min-¹

  • Potência de acionamento: 10,5 kW

  • Suporte da ferramenta: MK4 / DIN 55026 A4

  • Carga durante a retificação de superfícies: 500 Nm

  • Precisão de circularidade: 0,0004 mm

• Fuso da peça de trabalho (giratório)

  • Gama de rotação: 0-10°

  • Resolução: 0.0001°

  • Gama de velocidades: 1-4.000 min-¹

  • Potência de acionamento: 10,5 kW

  • Suporte da ferramenta: MKS / DIN 55026 A6

  • Carga durante a retificação de superfícies: 500 Nm

  • Precisão de circularidade: 0,0004 mm

• Eixo W / Cabeçote móvel

  • Curso máx.: 450 / 1.650 mm

  • Velocidade: 0,001-1.500 mm/min

  • Ajuste fino para correcções de cilindricidade: ±0,01 mm

  • Opção: Recuo da fresa ±0,40 mm

  • Diâmetro da fresa: 60 mm

  • Cone de montagem: MK4

  • Curso da fresa: 45 mm

  • Cabeçote móvel síncrono opcional: 1-7.500 rpm; potência de acionamento 10,5 kW; cone de montagem MK4 / DIN 55026 A4

• Dressar

  • Ferramenta de afiar em pé, suporte com fixação MK1

  • Diamante de ponta única / telha encurtada

  • Fuso de dressagem com acionamento axial em suporte giratório: Ø 58 / 89 / 100 mm máx.

  • Fuso de dressagem com acionamento axial na parte traseira: Ø 100 mm máx.

• Valores de ligação

  • Carga total ligada: 45 kVA

  • Pressão mínima do ar: 5,5 bar

  • Peso total: 7.600 / 12.000 kg

• Estado e serviço

  • Ainda ligado e totalmente funcional

  • Sem trabalhos de desbaste

  • Manutenção anual efectuada pela Studer

Equipamento adicional

• Automação de eixos (incluída no âmbito da entrega)

• Rebolos de moagem (incluídos)
