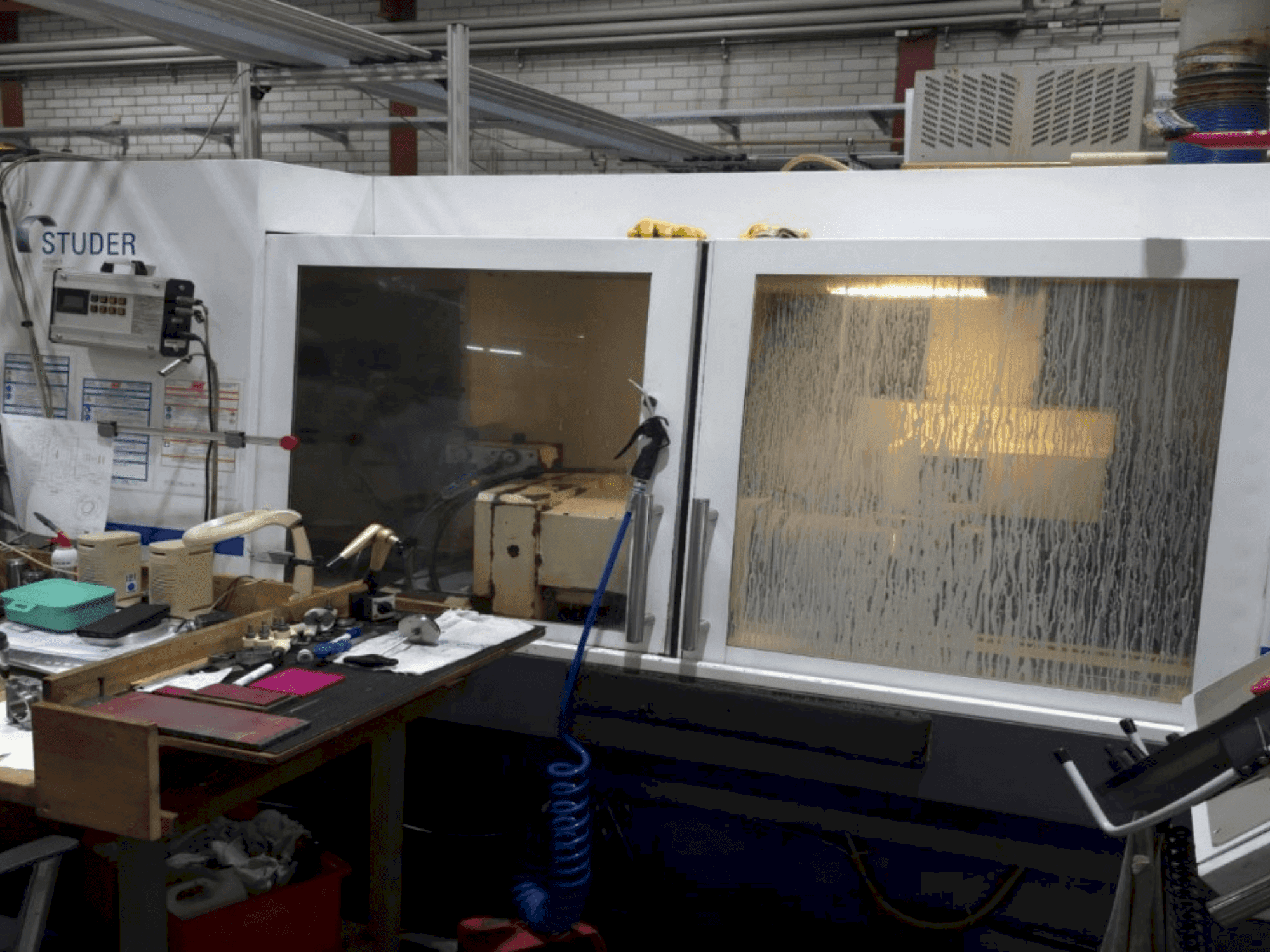

STUDER - S31DE-GRI-STU-2008-00001

Equipamento adicional

• Conversor de frequência atualizado / Conversor de frequência substituído

Vantagens da máquina

Vantagens técnicas da máquina

• Controlador: ge fanuc série 21-tb

• Fuga na cuba

• Tanque com fugas

• Sem filtro de correia do líquido de refrigeração

Informação extra

Eixo transversal X e eixo longitudinal Z:

Eixo transversal X (eixo NC) 0°, acionado por servo motor AC

e fuso de esferas. Curso de 280 mm. Avanço programável 0,001-5.000 mm/min.

Eixo longitudinal Z (eixo NC). Acionado por servo motor AC e fuso de esferas. Curso

1150 mm. Taxa de alimentação programável

0,001-10.000 mm/min.

Sistema de medição direta no eixo X

Resolução 0,0001 mm (sistema de medição linear e absoluto,

não requer deslocação do ponto de referência)

Sistema de medição direta no eixo Z

Resolução 0,0001 mm (linear, sistema de medição absoluto,

não requer deslocação do ponto de referência)

Interface da balança para sistemas de medição direta

Cabeça de roda

Cabeça de roda de torre U universal, giratória

Eixo de rotação automático da cabeça de roda (eixo B)

para rodar a cabeça da roda.

Engrenagem Hirth de 1° para o eixo de rotação da cabeça de roda. Ângulo de rotação -15° a +195°

Cobertura de segurança na posição 1 da ferramenta, esquerda Ø 500mm

para retificação exterior para mós Ø 500x63mm F1

(80mm F5)

Cobertura de segurança na posição 2 da ferramenta, direita Ø 500mm

para retificação exterior para mós Ø 500x63mm F1

(80mm F5)

Informações gerais sobre a cobertura de segurança na posição 2 da ferramenta:

O comprimento de retificação do lado direito de retificação é reduzido na

posição de rotação da cabeça de retificação. 300° em aprox. 30%

Dispositivo de retificação interna para fusos de alta frequência

Ø 120mm na posição 3 da ferramenta, incluindo cabo de ligação

para ligar os fusos de retificação interna Ø 120mm de acordo com

de acordo com as seguintes especificações Studer:

-- Ligações de lubrificação plug-in para mangueiras de diâmetro

4mm

-- Ligações de refrigeração de encaixe para fluxo de avanço e retorno

com diâmetros de mangueira

10mm (os acoplamentos de encaixe do lado do fuso e da mangueira estão incluídos no âmbito de fornecimento do fuso)

-- Com ligações eléctricas de acordo com o esquema de ligações

Codificação do mandril de retificação interna

O rolamento fixo do veio do motor 1 está à direita

na posição 2 da ferramenta

Velocidade de corte do moto-árvore 1

programável até ao máx. 50m/s

Para moto-árvores com um máx. n = 3200rpm, 50m/s é

só é possível com diâmetros de mó >300mm

Equipamento de retificação interna HF para fusos Fischer com lubrificação óleo/ar

Informações gerais sobre as marcas de fusos HF:

Não podem ser utilizadas diferentes marcas de fusos com lubrificação a óleo e ar numa única máquina.

-- O número de ligações de lubrificação deve corresponder aos fusos

nos acessórios.

-- Os fusos com diferentes números de ligações de lubrificação não podem ser utilizados por posição da ferramenta.

Unidade de manutenção para lubrificação óleo/ar para fusos de retificação interna.

A quantidade de lubrificação pode ser programada especificamente para o fuso no controlo CNC.

Purga de ar para os fusos HF quando é utilizado ar comprimido da máquina (a partir da válvula principal pneumática).

Cabeça de trabalho do mandril com rolamentos de rolos, cone ISO 50, montagem externa cilíndrica no

nariz do fuso Ø 110 mm, furo do fuso Ø 50 mm.

Bloqueio manual do fuso sem controlo.

Opção de montagem para sensor de anéis de retificação

Informações gerais sobre a cabeça de trabalho do mandril:

Para retificação em tensão ou retificação exterior com centro rotativo

Correção manual da cilindricidade na cabeça de trabalho

Precisão de concentricidade de pelo menos 0,0004 mm

Eixo C standard

para carregamento da peça e paragem posicionada circunferencialmente

(Precisão +/-0,5°) para troca de peças

Eixo C standard; para retificação de formas,

para retificação de formas, é normalmente necessário um eixo C de alta precisão

Acionamento da peça de trabalho 3 kW com servo motor AC

Gama de velocidades 1-1000 rpm

Velocidade de deslocação 1-50 rpm

Elevação pneumática para um movimento sem esforço

da cabeça de trabalho durante a configuração

2909914-E

Controlo pneumático e monitorização da pressão das aparas

Interface elétrico 1 para a preparação rotativa

para a preparação de máquinas rotativas até um máximo de 3 kW de potência de acionamento.

Permite velocidades programáveis de 10-100%

da velocidade nominal do fuso, consoante o fuso, na mesma direção ou na direção oposta à da mó.

Painel de comando e armário de controlo permanentemente ligados à

à máquina

Unidade de ar condicionado para o armário de controlo

Informações gerais sobre o arrefecimento do armário de comando:

À temperatura ambiente. É necessária uma unidade de arrefecimento para temperaturas superiores a 30°C.

Tensão de ligação: 400 volts +/-10%

Frequência da linha: 50 Hz +/-1 Hz

Linha: 4 fios (L1, L2, L3 / PE) ou 5 fios (L1, L2, L3 / N / PE)

Tensão de controlo interno: 24 volts DC

Controlador CNC Fanuc 21i-TB com:

-- Ecrã plano a cores ativo de 10,4

-- Controlador PLC integrado

-- Comunicador Studer e sistema de bus ASI

Memória do utilizador para o controlador CNC: 128 kB,

Memória de programa: 200

-- O Fanuc 21i-TB apenas suporta tamanhos de memória de utilizador até 512 kB.

Unidade de operação portátil: Terminal Studer PCU

com ecrã LCD, teclado, volante eletrónico,

botão de anulação e de permissão

Contador de horas de funcionamento, intervalo 0-99,999 horas

Deteção eletrónica de acoplamento com Dittel AE 4100-1

constituído por:

-- Painel frontal com ecrã LCD para visualização da

ecrã LCD para visualização da curva de sinal

-- 4 entradas para a deteção de acoplamento com sensores passivos

passivos, sendo que apenas um sensor pode ser

avaliado de cada vez
