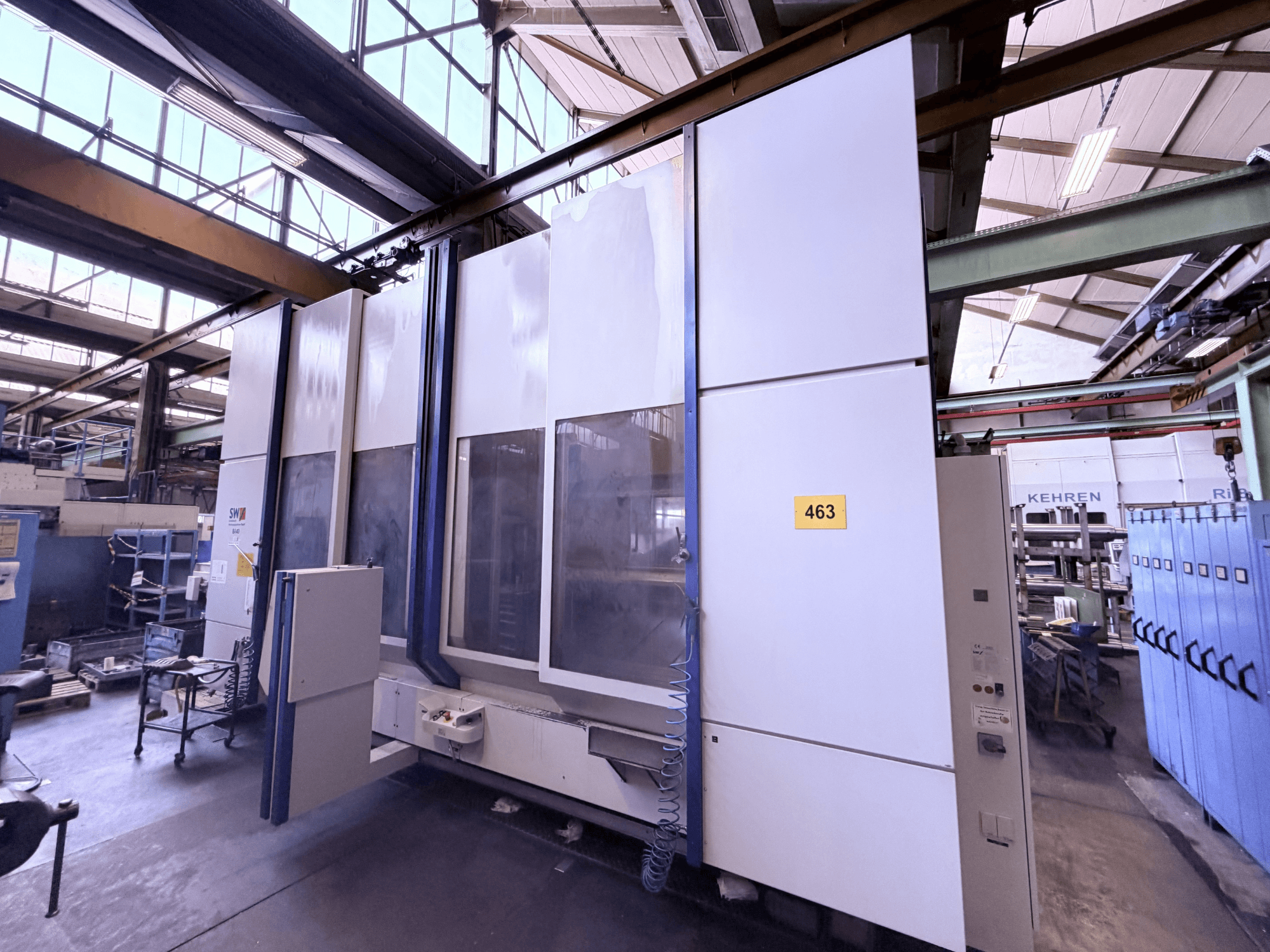

SW - BA 40DE-MIL-SWX-2001-00001

- Curso do eixo X: 2 × 1300 mm (3350 mm em modo de bancada longa)

- Curso do eixo Y: 630 mm

- Curso do eixo Z: 630 mm

- Superfície de fixação (modo pendular): 2 x 1275 x 630 mm

- Deslocação rápida nos eixos X/Y/Z: 40 m/min

- Velocidade de avanço: 1 - 40 000 mm/min

- Diâmetro do fuso: 100 mm

- Velocidade do fuso: 20 - 7 500 rpm

- Potência do fuso: 36 kW (a 25% de carga contínua)

- Binário do fuso: 950 Nm (a 25% de ciclo de trabalho)

- Cônico da ferramenta / porta-ferramentas: SK 50 DIN 69871, Forma B

- Ranhuras do carregador de ferramentas: 60

- Diâmetro máximo da ferramenta (com ranhuras adjacentes livres): 110 mm (250 mm)

- Peso máximo da ferramenta: 8 kg (24 kg)

- Sistema de medição: linear

- Mesa rotativa NC: Peiseler ATU 280 com contra-rolamento

- Pressão do líquido de arrefecimento (interna): 40 bar

- Limpeza do líquido de arrefecimento: Filtro de fenda

- Lavagem da área de trabalho: Sim

- Pistolas de lavagem: 2

- Monitorização de quebra de ferramentas: Leutze

- Recinto: Recinto total

- Sistema de extração: GEA-Delbag, 2 x KNAW 1-1-AF

- Unidade de disquetes: Sim

- Espaço necessário (C x L x A): 7700 x 3700 x 4000 mm

- Fundação necessária: Não

- Tensão nominal de serviço: 3/PE CA 400 V / 50 Hz

- Corrente nominal de funcionamento: 87 A

- Carga total ligada: 50 kVA (capacidade nominal de 60 kVA)

- Fusível da linha de alimentação: 100 A

- Horas de funcionamento: 63 368 h

- Equipamento opcional: Sistema hidráulico alargado da máquina para fixação de peças, sistema de válvulas para cilindros de fixação de dupla ação, 2 circuitos de fixação na área de trabalho esquerda, 2 circuitos de fixação na área de trabalho direita, pressão de fixação 250 bar / Q=9 l/min, adaptação para cabeças de perfuração angulares (sem suporte de 4 pontos), portas de carregamento automáticas, aprox. 60 mandris SK50, 1 cabeça angular dupla, dispositivo de fixação reversível (eixo A e contra-suporte), ponte de fixação
