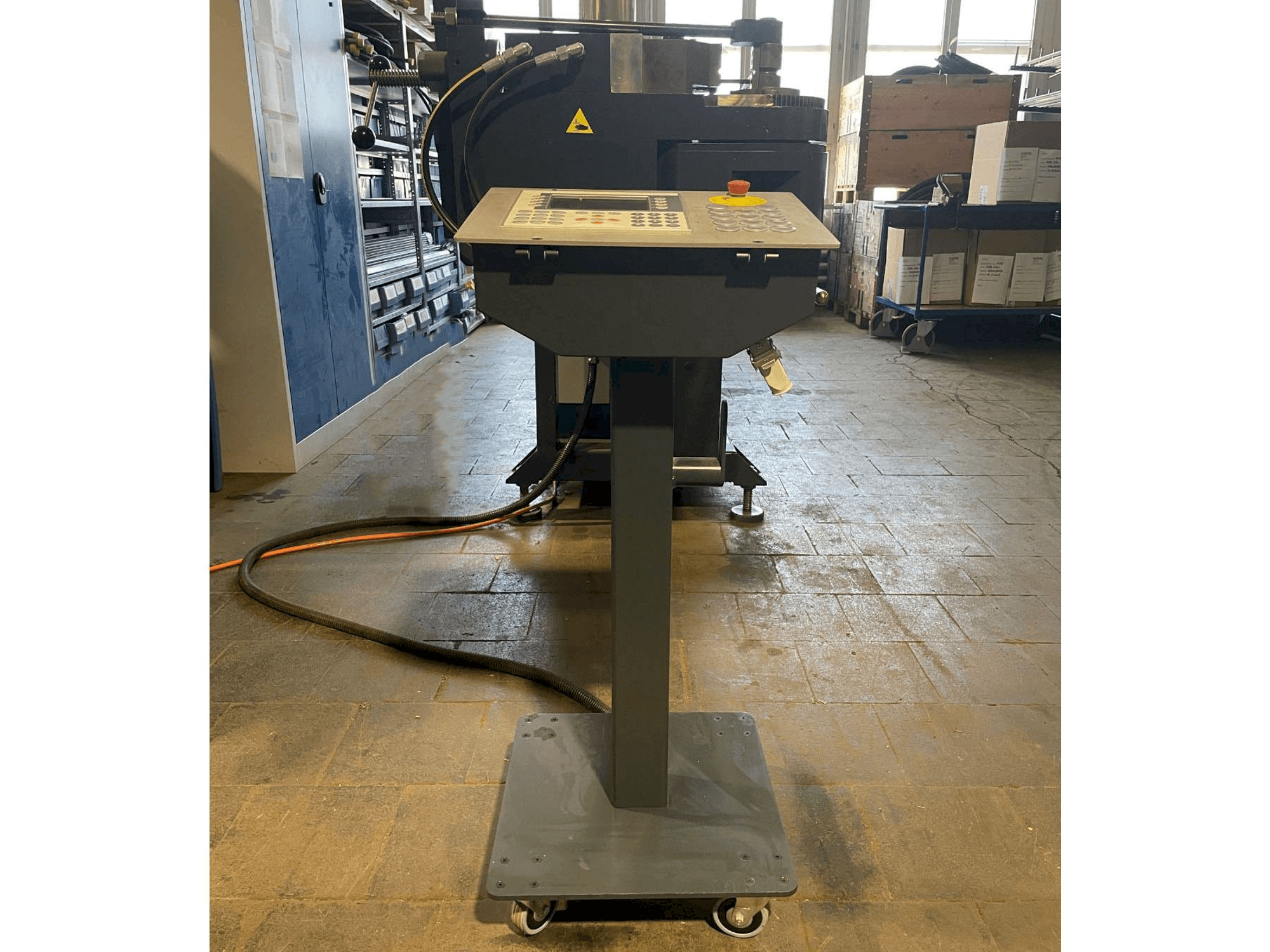

Thoman - FK50-3A-NCCH-BEN-THO-2018-00001

Benefícios da máquina

Benefícios qualitativos da máquina

• Transmissão controlada hidraulicamente, posicionamento rápido
• Precisão 0. 1° - máx. Velocidade de dobragem 45° seg. (para a frente)
• Eixo flexível e pinhão numa só peça, sem ligação de chaveta em pena
• Eixo flexível com rolamentos de rolos duplos, livre de jogo, desgaste e manutenção (baixo) - braço flexível apoiado na parte inferior
• Cilindro de aperto na parte superior de força de aperto regulável - eixo de alimentação do sentido de flexão anti-horário:
• Transmissão controlada hidraulicamente - posicionamento: paragem rápida - precisão 0. 3 mm / máximo.
• Posicionamento: paragem rápida
• Alimentação de tubos com função de aperto: - hidráulica - fixação de tubos com pinças padrão - mandril de pescoço longo permite que o tubo seja libertado na - função de fixação da área do carril de deslizamento na ferramenta de dobragem:
• Hidráulica - força de aperto ajustável

Benefícios técnicos da máquina

• Potência instalada da unidade 5. 5 k
• Pressão do sistema 250 bar
• Tensão de funcionamento 400 v 16
• Dimensão máxima do tubo de tracção 3800mm
• Comprimento da cama da máquina 4500m
• Tubos redondos de 5 a 50 mm x 2. 9 mm de aço
• Raio de curvatura máximo ra = 150mm
• Ângulo de flexão máximo de 180° + 10° de flexão
• Velocidade de alimentação 300mm/se eixo de rotação:
• Transmissão controlada hidraulicamente
