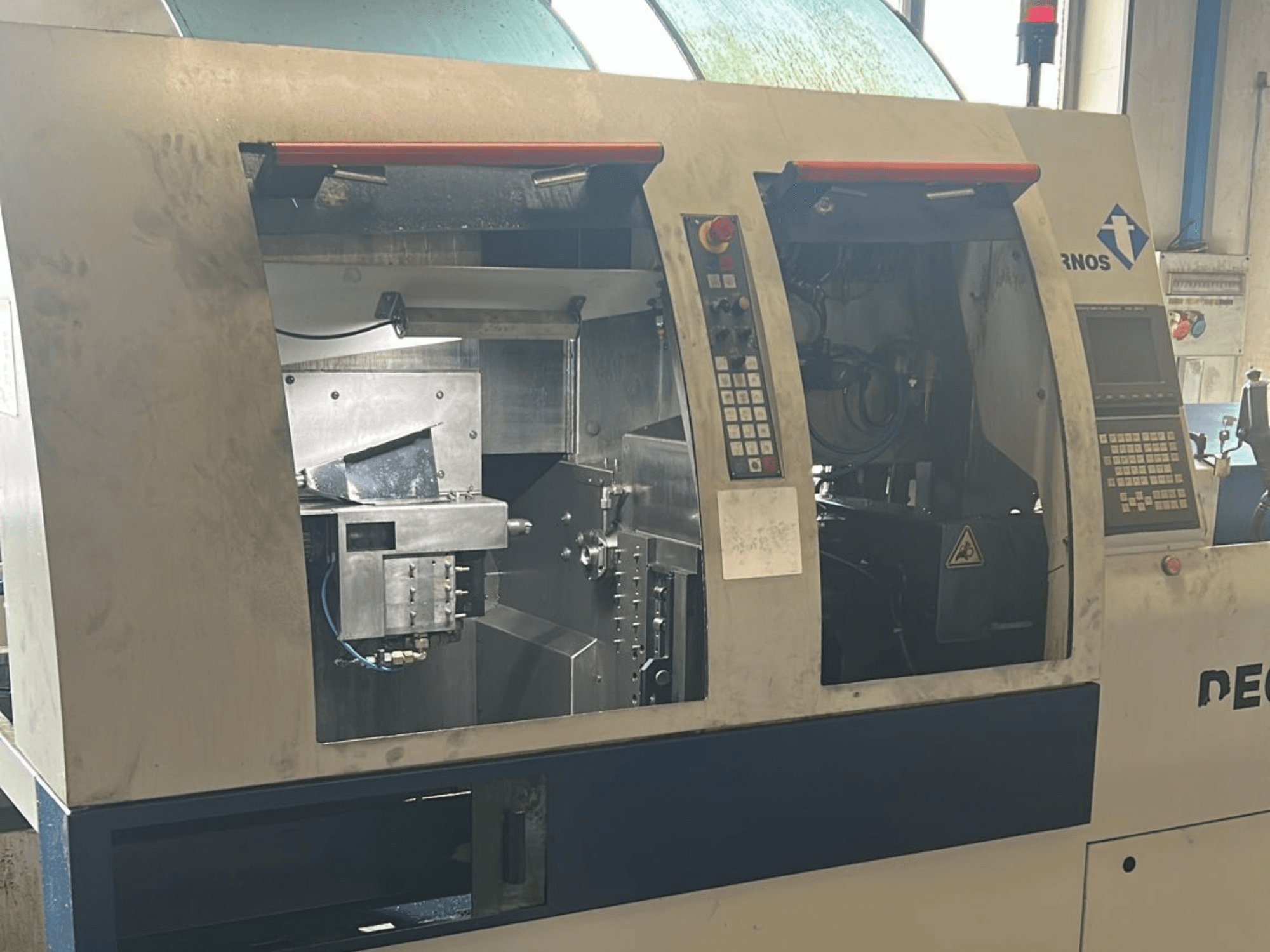

TORNOS - Deco 13 bIT-TUR-TOR-2004-00001

• Capacidade:

  • Diâmetro máximo da barra: 13 mm

• Eixos:

  • Número de eixos: 6 (X1, Y1, Z1, X2, Y2, Z2)

• Eixo principal (S1):

  • Capacidade máxima de barras: 16 mm

  • Diâmetro mínimo recomendado da barra: 3 mm

  • Comprimento máximo da peça de trabalho: 160 mm

  • Tipo de pinça: Schaublin F20

• Subspindle (S2):

  • Diâmetro máximo da peça: 16 mm

  • Comprimento máximo da peça (contra-operação): 160 mm

  • Velocidade do fuso: 100-12.000 rpm

  • Força de aperto: 730 daN

• Deslocações dos eixos:

  • X1: 35 mm, Y1: 158 mm, Z1: 187 mm

  • X2: 118 mm, Y2: 160 mm, Z2: 174 mm

• Velocidades de avanço:

  • Velocidade máxima do eixo: 20 m/min

• Bucha de guia:

  • Passagem máxima da barra: 16 mm

• Sistema de ferramentas:

  • Sistema de ferramentas linear (frontal + traseiro)

  • Número de posições da ferramenta: 6 (3 axiais + 3 transversais)

  • Espaçamento entre ferramentas: 38 mm

  • Máximo de ferramentas rotativas: até 3

• Ferramentas acionadas (S3):

  • Velocidade máxima: 8.000 rpm

  • Potência: até 1,1 kW

  • Capacidade de perfuração: até 8-10 mm

  • Capacidade de roscagem: M6-M8

• Contra-operações:

  • 3 posições de trabalho

  • Capacidade de maquinação completa (torneamento, perfuração, roscagem, roscagem)

• Sistema de arrefecimento:

  • Capacidade de óleo: 200 L

  • Depósito de aparas: aprox. 100 L

Equipamento adicional

• Alimentador de barras (integrado):

  • Comprimento máximo da barra: 3,3 / 3,85 / 4,2 m

  • Comprimento mínimo da barra: 1,2 m

  • Faixa de diâmetro da barra: 3-16 mm

• Descarregador de peças

• Sistema de banho de óleo

• Interface RS232

• Iluminação da área de trabalho
