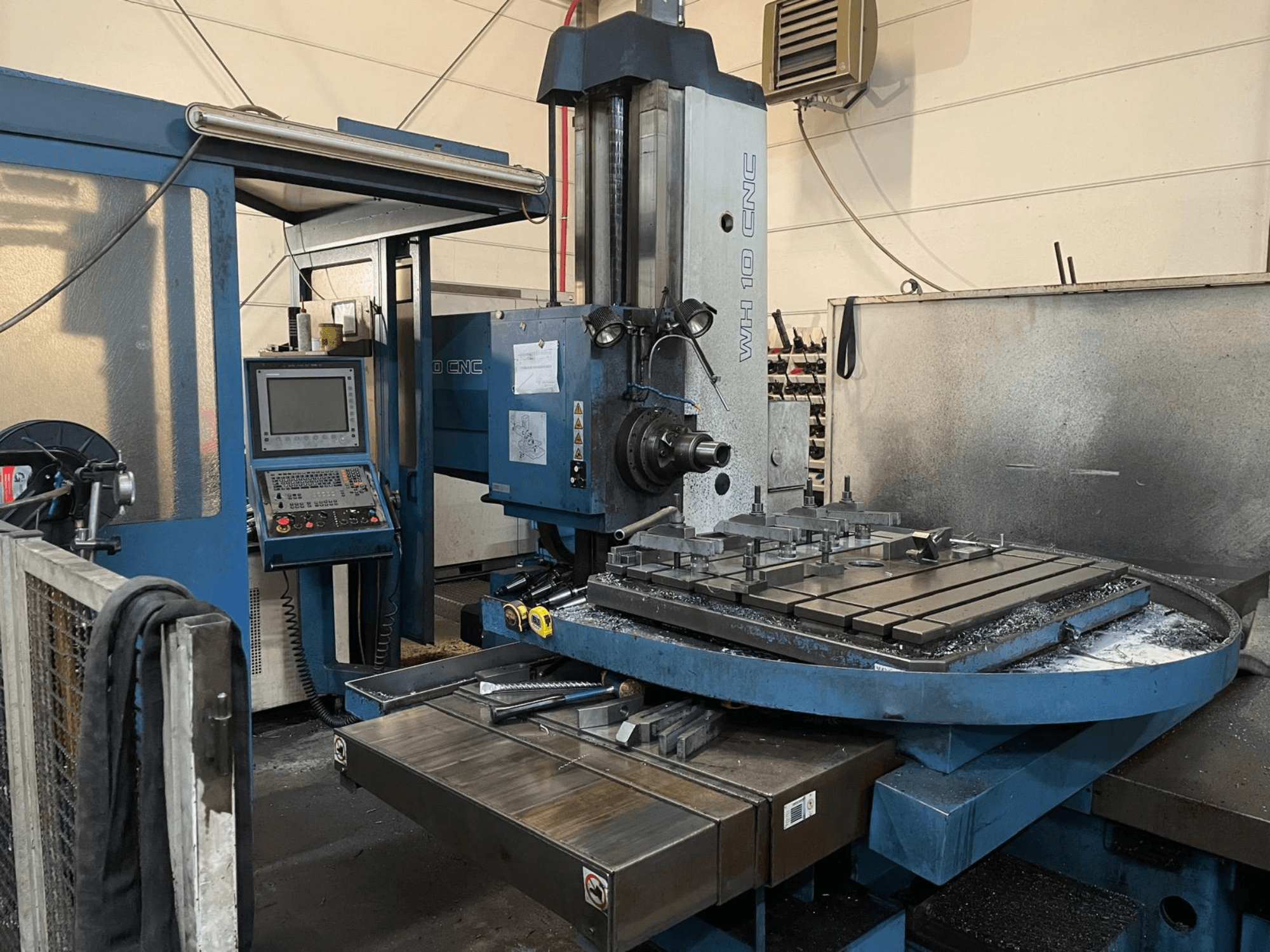

TOS - WH 10 CNCDE-OTH-TOS-2007-00001

• Cabeçalho / Fuso

  • Diâmetro do fuso de trabalho: 100 mm

  • Diâmetro da flange do fuso oco: 221,44 mm (h5)

  • Abertura de centragem do fuso oco (W): 130 mm (H6)

  • Extensão do fuso de trabalho (curso da fresa, W): 630 mm

  • Fixação da ferramenta: Hidromecânico

  • Gama de velocidades do fuso programável: 10-1800 min-1, com 50-120% de controlo através de potenciómetro durante o funcionamento

  • Motor principal (como fornecido): 20 kW / 2000 min-1

• Estrutura / Eixos

  • Ajuste vertical da cabeça do fuso (Y): 1100 mm

  • Altura mínima do eixo do fuso acima da mesa de trabalho: 0 mm

• Mesa de trabalho

  • Peso máximo da peça de trabalho: 3000 kg

  • Superfície de fixação: 1000 x 1120 mm

  • Ranhuras em T (número/tamanho): 7 / 22 H8 mm

  • Espaçamento entre ranhuras em T (interior/borda): 160 / 100 mm

  • Abertura de centragem da mesa: Ø100 H6, profundidade 13 mm

  • Curso transversal da mesa (X): 1250 mm

  • Curso longitudinal do carro (Z): 940 mm

• Hidráulica, lubrificação, líquido de refrigeração

  • Pressão de trabalho (circuitos hidráulicos): 6,5-7,2 MPa

  • Volumes de fluidos operacionais:

    • Cabeçote: 32 dm3

    • Unidade hidráulica: 15 dm3

    • Unidade de lubrificação: 5,5 dm3

    • Tanque de refrigeração CHZ-WH10: aprox. 40 dm3

• Outros dados

  • Nível de ruído (A): máx. 80 dB

  • Dimensões da máquina: ver esquema dimensional

  • Forças de avanço utilizáveis:

    • X (ajuste transversal da mesa): 16 kN

    • Y: não especificado

  • Porta-ferramentas: incluído (pormenores não especificados)

Equipamento adicional

• Sistema de fixação de torres Roemheld

• Placas de ângulo (Ângulos)

• Blocos de montagem
