TRUMPF - TruBend Cell 500 TRUBEND Cell 5000 with TruBend 5085 extended version and BendMaster 60DE-BEN-TRU-2015-00001

• Máquina: TruBend 5085 (2720 mm x 850 kN) com BendMaster 60

  • Estrutura da máquina estável, totalmente em aço

  • Viga de prensagem com rolamento esférico e ajuste de inclinação

  • Acionamento superior electro-hidráulico com tecnologia de 4 cilindros

  • Grande espaço livre nas bordas

  • Tampas frontais planas

  • Sistema hidráulico de bloco moderno

  • Balança de pressão eletrónica

  • Sistema de medição com escala de vidro e compensação por mola

  • Óleo hidráulico na máquina (lubrificação vitalícia)

  • Arrefecedor de óleo

  • Arrefecimento do armário de controlo através de um permutador de calor ar-ar

  • Design moderno da máquina

• Paragem/retrocesso

  • Sistema de paragem

  • Sistema de medição do retrocesso: 2 eixos (X e R)

• Fixação de ferramentas

  • Suporte superior da ferramenta, fixação manual, temperado

  • Suporte inferior da ferramenta, fixação hidráulica, temperado

  • Deslocação da ferramenta inferior, 2 posições, pneumática

• Coroamento

  • Coroamento manual

• Controlo

  • TRUMPF TASC 6000

  • Programação gráfica da oficina

  • Windows XPe (incorporado), Pentium 4, 2,8 GHz

  • 2 GB DE RAM

  • Ecrã tátil de 15 polegadas

  • Ativado em rede

  • Serviço telefónico via modem

• Funcionamento

  • Painel de controlo com teclado LCD e interrutor de pé

  • Calha de comunicação

• Segurança

  • Dispositivos de segurança standard

  • Dispositivo de segurança BendGuard para ferramentas superiores até 390 mm

  • Marcação CE

Equipamento adicional

• Automação TRUMPF BendMaster (caraterísticas padrão)

  • Robô/manipulação

    • Base estável e manipulador em alumínio fundido sob pressão

    • Capacidade de carga de 60 kg (peça de trabalho mais pinça)

    • Pista de piso soldada de baixo perfil

    • Sensor de chapa metálica para deteção de contornos

    • Passagem rotativa para troca fácil da pinça

    • Acoplamento da pinça no BendMaster

    • Sensores para sistema de 4 eixos de medição

    • Accionamentos eléctricos

    • Deteção de folha dupla

    • Estação de transferência de pinças NC

    • Geração de vácuo para garras de aspiração

  • Controlo

    • Comando TRUMPF PC com terminal de operação

    • Teleserviço via modem

    • Operação através de ecrã, rato e teclado

  • Segurança

    • Grade de segurança com porta de acesso

A primeira automação de dobra do mundo com reconhecimento de imagem para máxima flexibilidade Peças de chapa até 40 kg, tecnologia de sensores de 6 eixos

Máxima precisão de repetição graças à tecnologia de sensor de ângulo (ACB) em operação automatizada

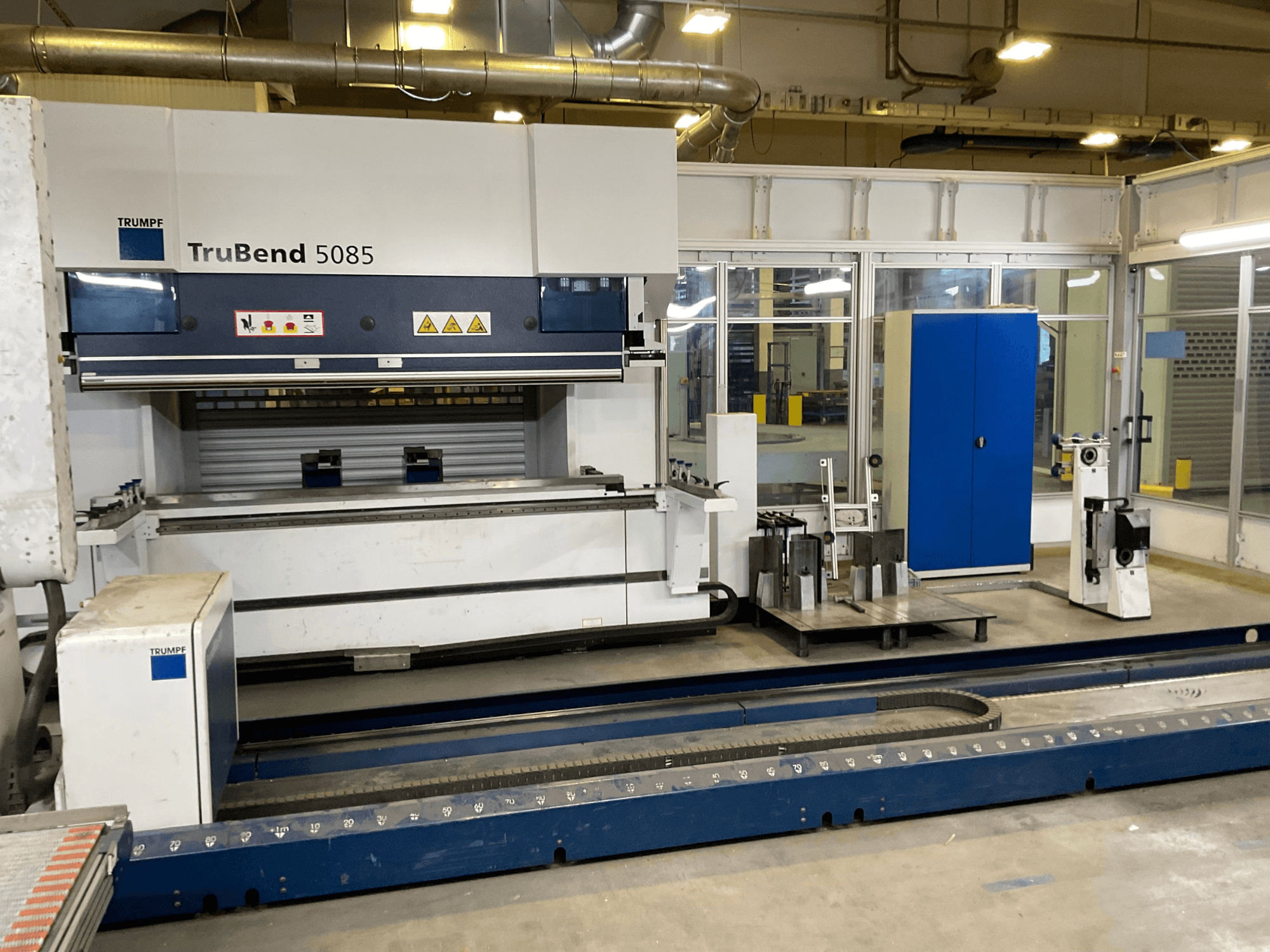

TruBend 5085 (2720 mm x 850 kN) com BendMaster 60
