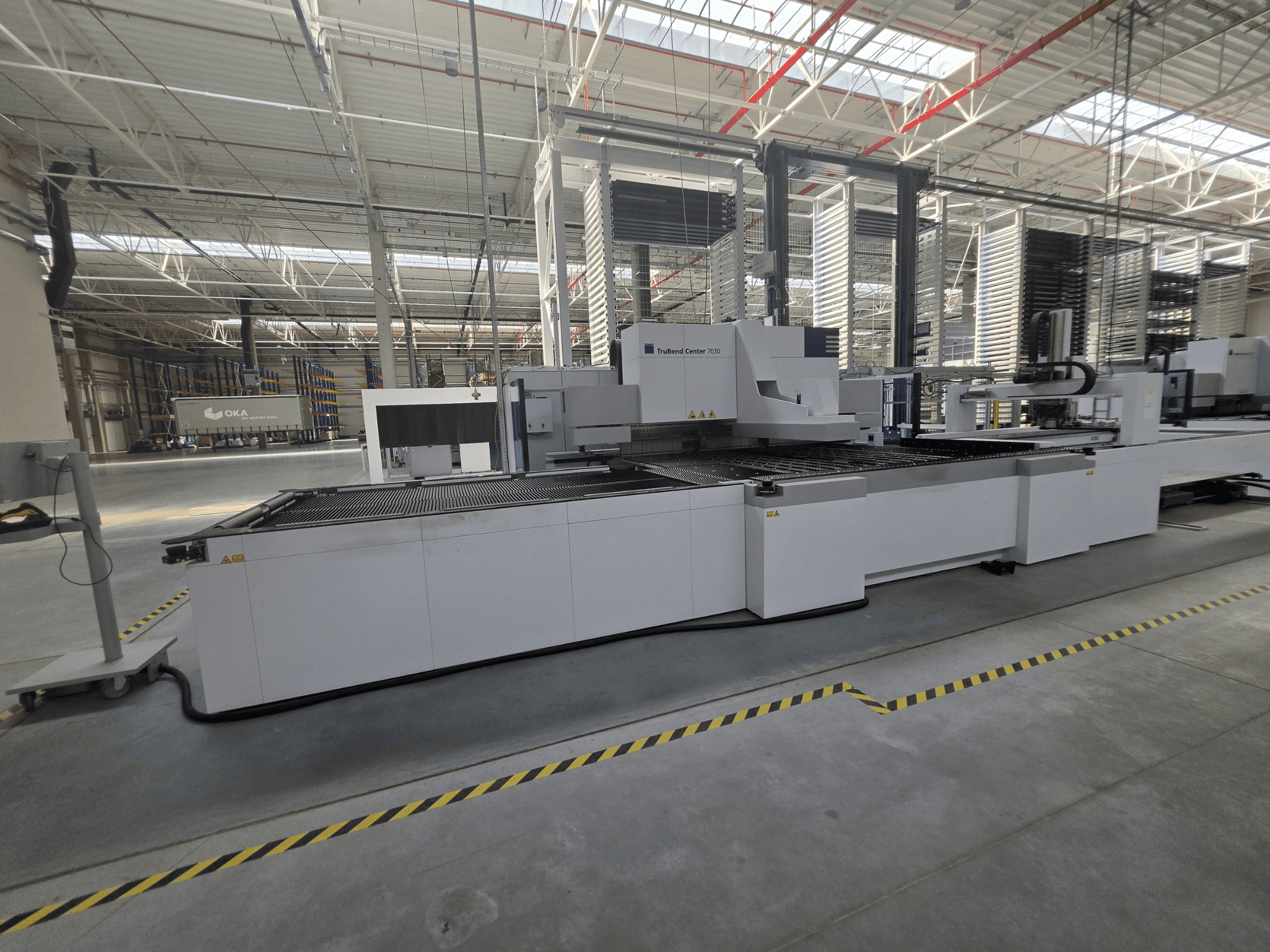

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2023-00001

• Construção: Estrutura de aço soldada; Sistema de curvatura: Acionamento por cunha; Arqueamento: Incluído, ajustável através do controlo

• Capacidades

  • Comprimento máximo da aresta de dobragem: 3 123 mm

  • Comprimento mínimo da aresta de dobragem: 200 mm

  • Largura mínima de dobragem com suporte padrão: 145 mm

  • Largura mínima de dobragem com ferramentas ENW: 40 mm

  • Altura máxima da caixa: 220 mm

  • Força de fixação do suporte: 101 t

  • Espessura do material: mín. 0,4 mm; máx. aço estrutural 3,0 mm; máx. aço inoxidável 2,2 mm; máx. alumínio 4,0 mm

• Manipulação e posicionamento (integrados)

  • Manipulador de peças de 2 eixos com 12 módulos de sucção; curso no eixo X: 2 653 mm; curso: 100 mm

  • Batente traseiro de 5 eixos; Manipulador rotativo; Batente dianteiro; Pinças de carregamento

  • Posicionamento e rotação automáticos da peça

• Velocidades

  • Deslocamento rápido no eixo Y: 250 mm/s

  • Batente dianteiro: 3 000 mm/s

  • Manipulador de peças: 3 000 mm/s

  • Manipulador rotativo: até 3 rev/s

  • ToolMaster Bend: 2 400 mm/s

• Precisão de posicionamento

  • Y: 0,10 mm; X: 0,05 mm; R: 0,05 mm

• Controlo CNC

  • Ecrã tátil de 21,5"; Windows 7 Ultimate de 64 bits; teclado e rato

  • USB; RJ45; Ethernet 10/100 Mbit/s; serviço de assistência à distância via Internet/diagnóstico remoto

• Software de programação

  • Licença flutuante TecZone Fold

  • Programação automática a partir de 2D/3D, geração automática de programas de dobragem

  • Simulação de dobragem em 3D; verificação de colisões; modificação manual do programa

• ToolMaster Bend (manuseamento automático de ferramentas)

  • Posicionamento e configuração automáticos das ferramentas de fixação por programa

  • Posicionamento automático de suportes padrão, Pick&Place e curvos

• Ferramentas incluídas

  • 16 ferramentas de fixação padrão (160 mm cada)

  • 6 ferramentas de fixação Pick&Place; segmentos de 10/15/20/40 mm

  • Ferramenta de fixação de cantos, comprimento 199 mm

  • Ferramentas de dobragem OBW90 e UBW90

• Equipamento ENW

  • Função ENW para ferramentas de fixação basculantes

  • Ferramenta ENW110-40, comprimento 3 123 mm, profundidade 40 mm

  • Largura mínima de dobragem com ENW: 40 mm

• Medição do ângulo de dobragem

  • Assistência ótica ao ângulo de curvatura com câmara integrada

  • Comparação gráfica entre o ângulo programado e o ângulo real

  • Comprimento mínimo do lado da peça para a medição do ângulo: 10 mm

• Segurança

  • Certificação CE; portas de segurança rotativas; barreiras de luz de segurança

  • Proteção de acesso à área de trabalho; pedal com ativação; paragem de emergência

• Alimentação elétrica: 80 kVA

Equipamento adicional

• Sistema automático de carga/descarga com interface de armazenamento

  • Separação e alimentação automáticas de peças em bruto; transferência para o centro de dobragem

  • Descarga automática de peças acabadas com transportador de correia

  • Dimensão máxima da peça em bruto: 3 048 x 1 500 mm

  • Interface de armazenamento incluída

  • Carrinho de carregamento: não incluído

  • Conjunto de calhas: não incluído

• Módulos adicionais de manuseamento de peças

  • 12 módulos de vácuo de três superfícies (sucção superior/inferior/frontal)

  • 6 módulos magnéticos e 4 módulos magnéticos de duas superfícies

  • Os módulos de vácuo e magnéticos podem ser utilizados em conjunto

• Acessórios de identificação e conectividade

  • Leitor sem fios de códigos 2D com Bluetooth

  • Leitura de códigos de barras e códigos DataMatrix

  • Carregamento automático do programa de produção
