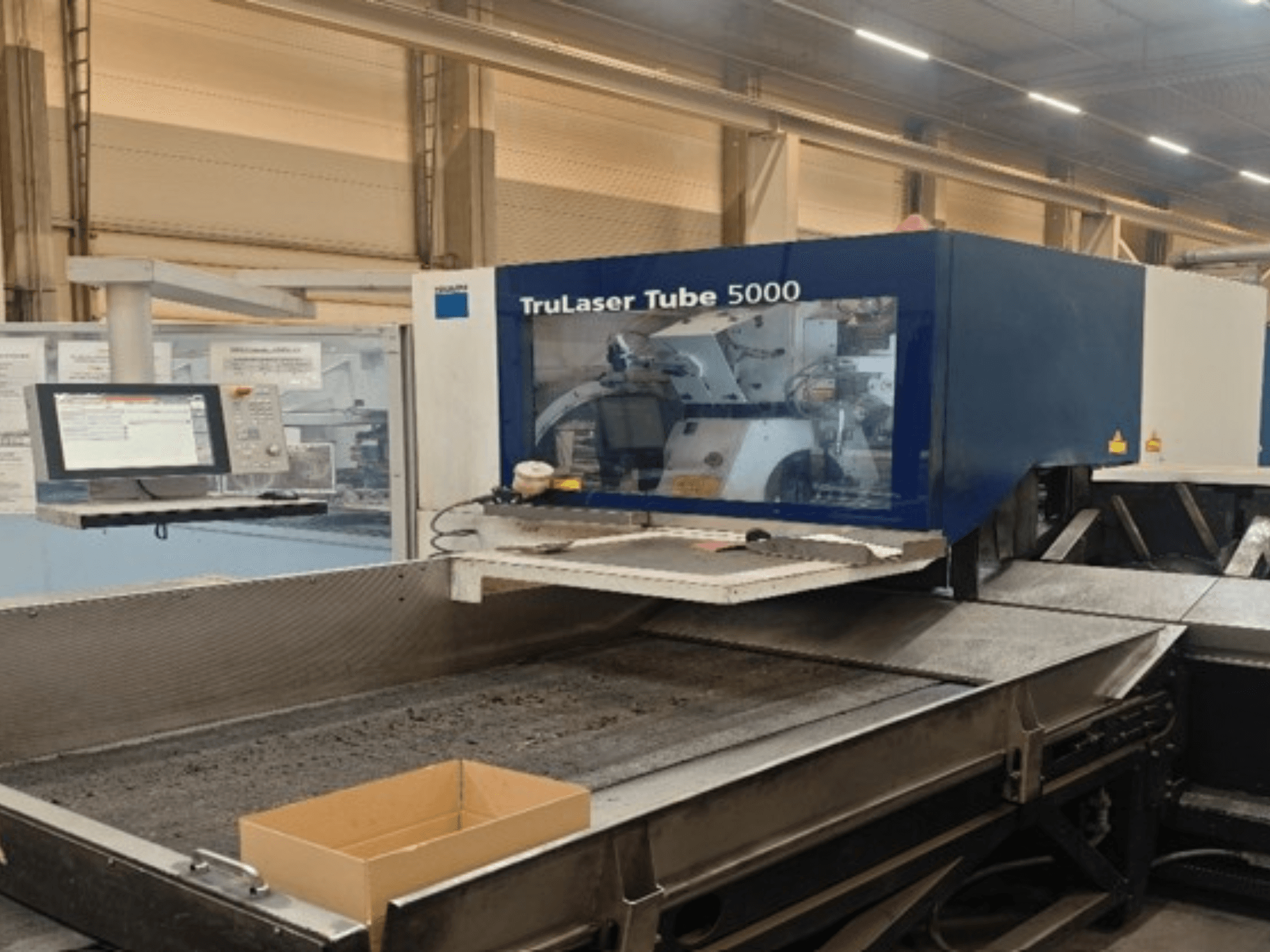

TRUMPF - TruLaser Tube 5000CZ-CUT-TRU-2015-00001

• Área de trabalho do eixo A1 (mandril de tração): n × 360°

• Âmbito de trabalho do eixo A2 (estação de alimentação): n x 360°

• Comprimento máximo da peça em matéria-prima: 6500 mm

• Comprimento mínimo da peça em matéria-prima: 3000 mm

• Diâmetro exterior mínimo/máximo da peça (circular): 20–152 mm

• Comprimento lateral mínimo/máximo da peça (retangular, com círculo circunscrito máximo de 170 mm): 20–150 mm

• Comprimento máximo da peça acabada: 3000 mm

• Comprimento mínimo do resíduo de tubo da peça: 120 mm

• Comprimento máximo de resíduos da peça: 400 mm

• Dimensões máximas da secção transversal do feixe: 600 x 750 mm

• Dimensões do feixe – peso máximo: 4000 kg

• Peso da peça: peso máximo da peça: 130 kg (carga de 6,5 m)

• Peso da peça: peso máximo por metro: 20 kg/m

• Velocidades do eixo X (+): 170 m/min

• Velocidades do eixo X (-): 100 m/min

• Velocidades do eixo Y: 60 m/min

• Velocidades do eixo Z: 60 m/min

• Velocidades do eixo A: 780 °/s

• Precisão de posicionamento, desvio de posição Pa: ±0,2 mm / ±0,015°

• Precisão de posicionamento, dispersão média da posição Ps: ±0,06 mm / ±0,005°

• Comprimento mínimo do percurso programável: ±0,01 mm / ±0,001°

• Distância focal da cabeça de corte da lente: 155 mm

• Profundidade 7000 mm; Comprimento 16000 mm (carregamento 6,5 m, descarregamento 3 m)

Equipamento adicional

• Opção para reduzir o diâmetro exterior mínimo do tubo circular para 15 mm (de 20 mm)

• Opção para reduzir o comprimento mínimo do lado do tubo retangular para 15 mm (de 20 mm)

• Opção para aumentar o comprimento máximo da peça acabada para 6500 mm (de 3000 mm)

• Opção «Comprimento das peças acabadas +1,5 m»: acrescenta 1500 mm ao comprimento da peça acabada

• Sistema de carregamento opcional de 8,0 m: aumenta o peso máximo da peça de trabalho para 160 kg (em vez de 130 kg)
