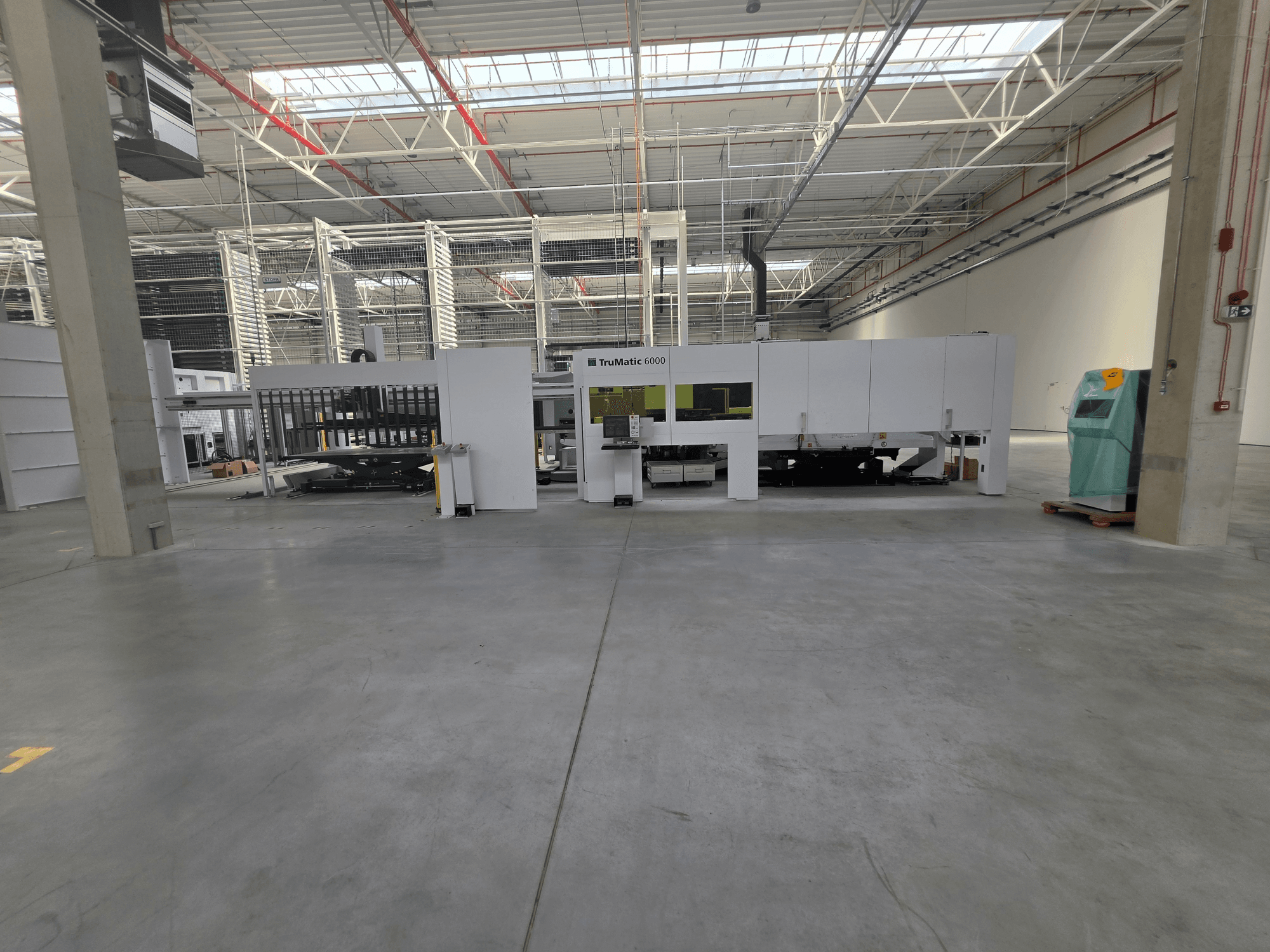

TRUMPF - TruMatic 6000-1600 fiberPL-PUN-TRU-2022-00001

• Fonte de laser: laser de estado sólido TruDisk 3001, 3 000 W, transmissão do feixe por fibra ótica (10 m), cabeça de corte compacta, sistema anticolisão, vidro de proteção, guiamento fechado do feixe, pressão do gás de corte programável

• Controlo/SO/Interface: Rexroth IndraMotion MTX CMP70; Windows Embedded; ecrã tátil de 17 polegadas; 4 GB de memória de programa; disco rígido de 320 GB; USB; RJ45 10/100 Mbit/s; serviço de assistência remota via Internet; base de dados tecnológica integrada; gestão de programas NC; planeamento da produção; desligamento automático da máquina; ligação em rede para sistemas de programação/produção

• Área de trabalho:

  • Perfuração (sem reposicionamento): 3 050 x 1 550 mm

  • Corte a laser (sem reposicionamento): 3 050 x 1 550 mm

  • Combinado (sem reposicionamento): 2 500 x 1 550 mm

  • Combinado (com reposicionamento): 3 050 x 1 550 mm

  • Espessura máxima da chapa: 6,4 mm; Peso máximo da peça: 230 kg

  • Dimensão máxima da peça através das abas: 500 x 500 mm (laser) / 500 x 500 mm (puncionamento); através da rampa: 80 x 50 mm

• Eixos/desempenho:

  • Acionamentos: Servomotores CA sem necessidade de manutenção (X/Y/C); cabeça de puncionamento eletro-hidráulica

  • Velocidades máximas: X 90 m/min; Y 90 m/min; simultânea 108 m/min; eixo C 330 rpm (puncionamento/rosqueamento)

  • Frequências: Puncionamento máximo com E = 1 mm: 917 golpes/min; marcação: 2 800 golpes/min

  • Precisão: Pa ±0,1 mm; Ps ±0,03 mm; incremento mínimo 0,001 mm

• Unidade de puncionamento:

  • Força: 180 kN; cabeça eletro-hidráulica; porta-ferramentas rotativo de estação única

  • Circunferências da ferramenta: puncionamento 76,2 mm; conformação 101,6 mm; opcional 110 mm

  • Tempos de troca: básico 3,2 s; MultiTool 0,3 s

  • Almoxarifado: 25 posições lineares; 22 ferramentas de série; até 220 com MultiTool

  • Grampos: 3 hidráulicos; ferramentas totalmente rotativas; prendedor de chapa programável; compensação do comprimento da ferramenta; lubrificação do punção; extração de aparas com esvaziamento automático do tubo e estimativa do nível de enchimento; contador de cursos; monitorização do nível de lubrificante da ferramenta; compatível com WhisperTools

• Funções de conformação/perfuração:

  • MultiTool; MultiBend; formação de roscas (M2,5–M10); marcação/gravação de superfícies; grampos móveis verticalmente

  • MultiBend máximo: largura 55 mm; altura, incluindo o material, 25 mm; ângulo até 90°

  • Lubrificação automática para formação de roscas; contador de roscas

• Capacidade de corte a laser (espessura máxima):

  • Aço macio/estrutural: até 6 mm (O₂ ou N₂)

  • Aço inoxidável: até 6 mm (N₂)

  • Alumínio: até 5 mm (N₂)

• Funções do laser: NitroLine; FocusLine; FastLine; FlyLine; ControlLine; deteção de resíduos; cilindro ejetor para peças cortadas a laser; registo de eventos do laser; ajuste automático da altura da cabeça de corte

• Equipamento padrão da máquina e segurança:

  • Estrutura rígida soldada em forma de C; sistema de guias de coordenadas; carregador linear de ferramentas

  • 3 grampos hidráulicos; reposicionamento programável; pedal para fecho dos grampos

  • Proteção contra radiação na cabeça de corte; duas abas para peças de 500 x 500 mm com sensores

  • Mesas de esferas; dois contentores para peças acabadas; contentor para aparas

  • Unidade compacta de extração e filtragem de poeiras

  • Unidade de arrefecimento por água e ar (máquina e laser)

  • Enchimento inicial de óleo hidráulico

  • Cortinas de luz de segurança de dois níveis; desligamento rápido do acionamento; proteção contra radiação laser dispersa

  • Pino de posicionamento interno direito; marcação CE e Declaração de Conformidade

Equipamento adicional

• Monitorização inteligente do punção

  • Monitorização ótica da última operação de puncionamento; deteção de quebra do punção; verificação automática antes da troca da ferramenta

• Fixação adicional/avançada

  • Grampos adicionais para chapas finas; grampos de abertura individual; grampos móveis verticalmente (curso vertical máximo de 12 mm); suporte de grampos de fecho automático com sensor ótico

• Suporte pneumático da chapa

  • Dois cilindros pneumáticos (à esquerda/à direita da cabeça de perfuração); funciona independentemente da ferramenta instalada

• Pacote de processamento de chapas finas

  • Mesas com escovas para materiais sensíveis; esferas da mesa de apoio com movimento vertical; ferramentas de ejeção para peças pequenas; deteção de protuberâncias na chapa

• Transportador de aparas

  • Transportador automático de aparas; contentor de aparas basculante para um tempo prolongado de funcionamento sem supervisão

• SheetMaster 3000 x 1500 mm (AK04) – carga/descarga automática de chapas

  • Chapa máxima de descarga: 3 000 x 1 500 mm; mínima: 600 x 370 mm; espessura: 0,5–8 mm; peso máximo da chapa: 230 kg

  • Velocidades máximas: X 180 m/min; Z 30 m/min; servoacionamentos digitais sem necessidade de manutenção

  • Carregamento/descarregamento paralelo; separação de chapas; suporte de posicionamento; descarregamento monitorizado de peças cortadas a laser; área monitorizada por scanner

• GripMaster 3 000 x 1 500 mm – remoção automática da estrutura

  • Esqueleto máximo 3 000 x 1 500 mm; espessura até 8 mm; peso até 230 kg

  • Altura máxima da pilha: 230 mm; peso da pilha de esqueletos até 2 000 kg

  • Pinças monitorizadas por sensores; empilhamento automático; palete de esqueletos basculante; remoção quase paralela ao carregamento da chapa seguinte

• Sistema de carrinhos de duplo trilho – Grande formato

  • Carrinhos duplos de carga/descarga; carga máxima de 3 000 kg; descarga máxima de 3 000 kg

  • Borda superior do carrinho: 747 mm; inferior: 290 mm; altura de carga/descarga de europaletes até 200 mm (superior/inferior)

  • Capacidade dupla de matéria-prima; abastecimento de dois materiais; maior capacidade de peças acabadas

  • Suporte à triagem de peças com o SheetMaster; carga/descarga manual do carrinho em paralelo com a produção

  • Trilhos adaptáveis; configurações embutidas ou montadas no chão

• Integração de armazenamento

  • Interface de armazenamento; ligação automatizada ao armazenamento de material

  • Integração com o TruStore e o STOPA; ligação ao armazenamento do TC-CELL / Módulo TruTops Fab

  • Fluxo automatizado de produção/material; troca de dados de chapas em bruto/acabadas

  • Sistema de segurança ligado ao armazenamento; área adicional de proteção contra luz; vedação de segurança onde necessário

• Ferramentas e preparação de ferramentas

  • Cassetes RTC, incluindo placas de matriz; leves; capazes de alta aceleração; fixação segura de ferramentas pesadas; pega ergonómica

  • Sistema de afiação de ferramentas QuickSharp com medição automática do comprimento da ferramenta; adequado para reafiar punções e WhisperTools; prolonga a vida útil da ferramenta

  • Sistema de regulação/medição de punções QuickSet: verificação da folga entre punção e matriz; medição do comprimento da punção; determinação da quantidade de afiação
