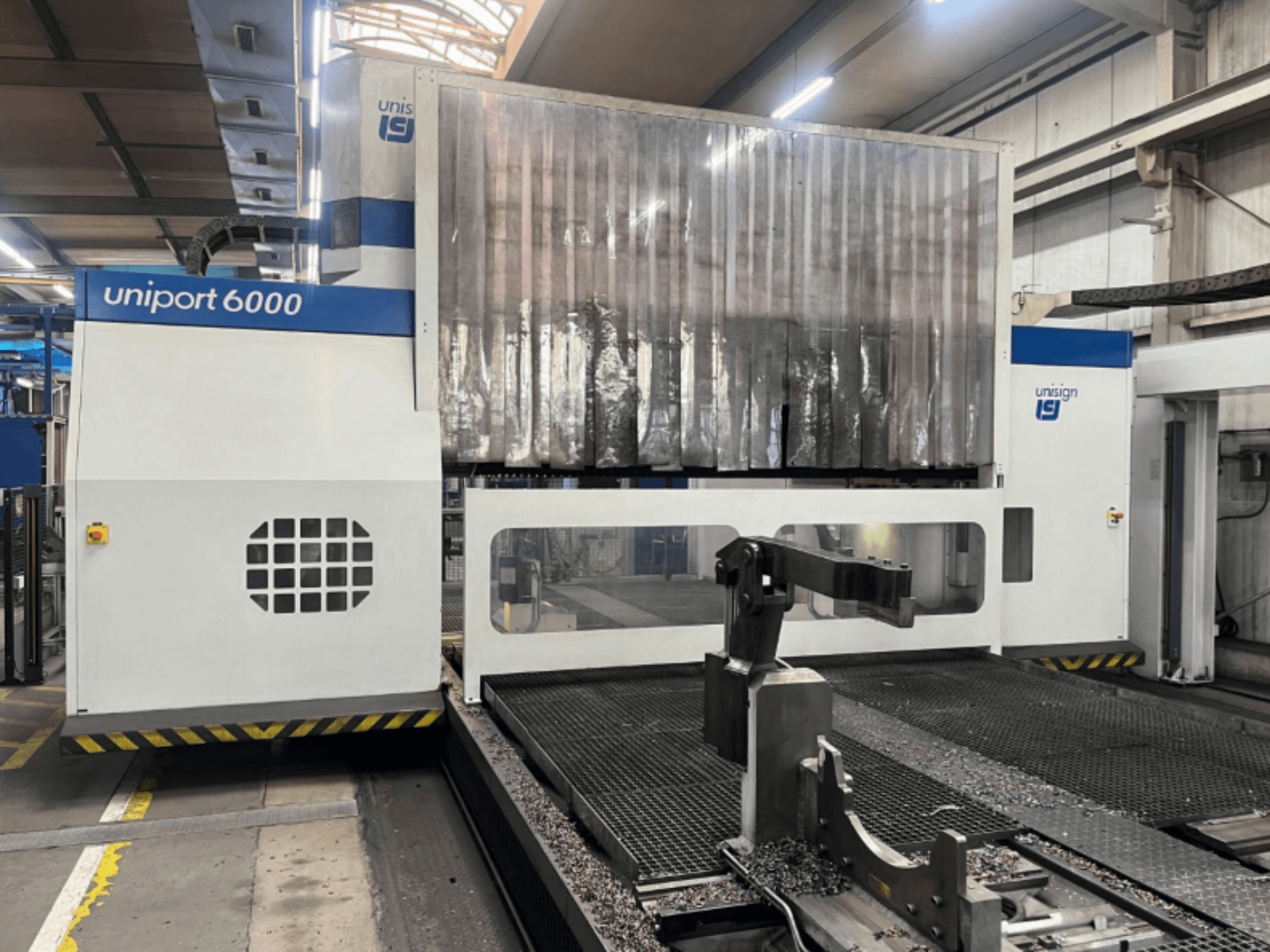

Unisign - uniport 6000DE-MIL-UNI-2010-00001

• Espaço necessário: aprox. 12 x 11 m

• Passagem: altura 1.000 mm / largura 1.500 mm

• Binário máximo: 720 Nm

• Caixa de velocidades: 2 fases, relação 1:4

• Capacidades de maquinação (C45): perfuração 120 mm diâmetro / roscagem M55 / fresagem 100 cm³/min

• Construção: Construção em pórtico com ponte de portal móvel e mesa de fixação fixa

• Configuração da mesa: Barras de fixação na direção transversal com espaçamento de 750 mm (campos de placa padrão omitidos)

• Trocador de ferramentas: Troca automática de ferramentas; depósito de correntes de 30 bolsas na coluna do portal (possibilidade de troca de ferramentas na cabeça angular)

• Modo de funcionamento: Capacidade de maquinação em pêndulo

• Arrefecimento: Unidade de arrefecimento da máquina; permutador de calor água-ar integrado no armário de controlo

• Sistema de refrigeração: Funcionamento a seco; pré-instalado/pronto para utilização de líquido de refrigeração

• Estado de manutenção: O depósito de ferramentas e os fusos de esferas X1/X2 foram completamente revistos em 2023; última manutenção do fabricante em 2023

• Instalação: Máquina encastrada e ancorada num poço de fundação

Equipamento adicional

• Cabeça de perfuração e fresagem angular, 1 unidade, 4.000 rpm, SK50, com acoplamento Hirth para elevada precisão e estabilidade; mais 1 unidade de reserva

• Sondagem: Sonda RWP20.50-M; mais 1 sonda Hexagon RWP 20.50-M de reserva

• Dispositivo de fixação hidráulica com pontes de fixação para maquinação de eixos, incluindo unidade hidráulica

• 1x campo de fixação de ranhuras em T (2500 x 1200 mm) como alternativa ao dispositivo hidráulico

• Transportador de aparas: Tipo de correia articulada

• Vedação de segurança com grelhas de luz Sick

• Cortinas de Makrolon em ambos os lados da ponte (regulação motorizada em altura)

• Parede de separação com janela de visualização

• Elementos de regulação e nivelamento

• Diversas peças de substituição

• Documentação incluída
