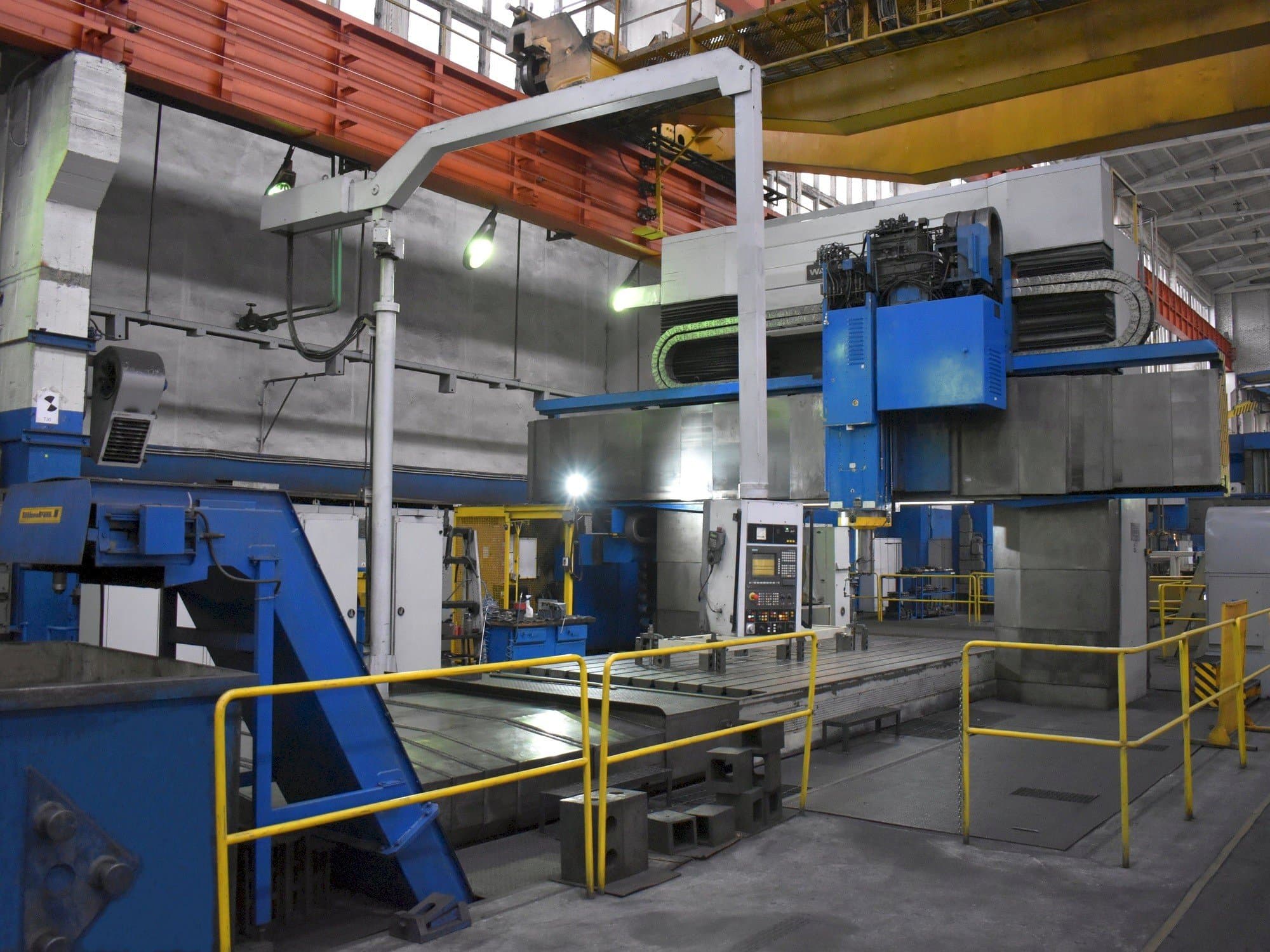

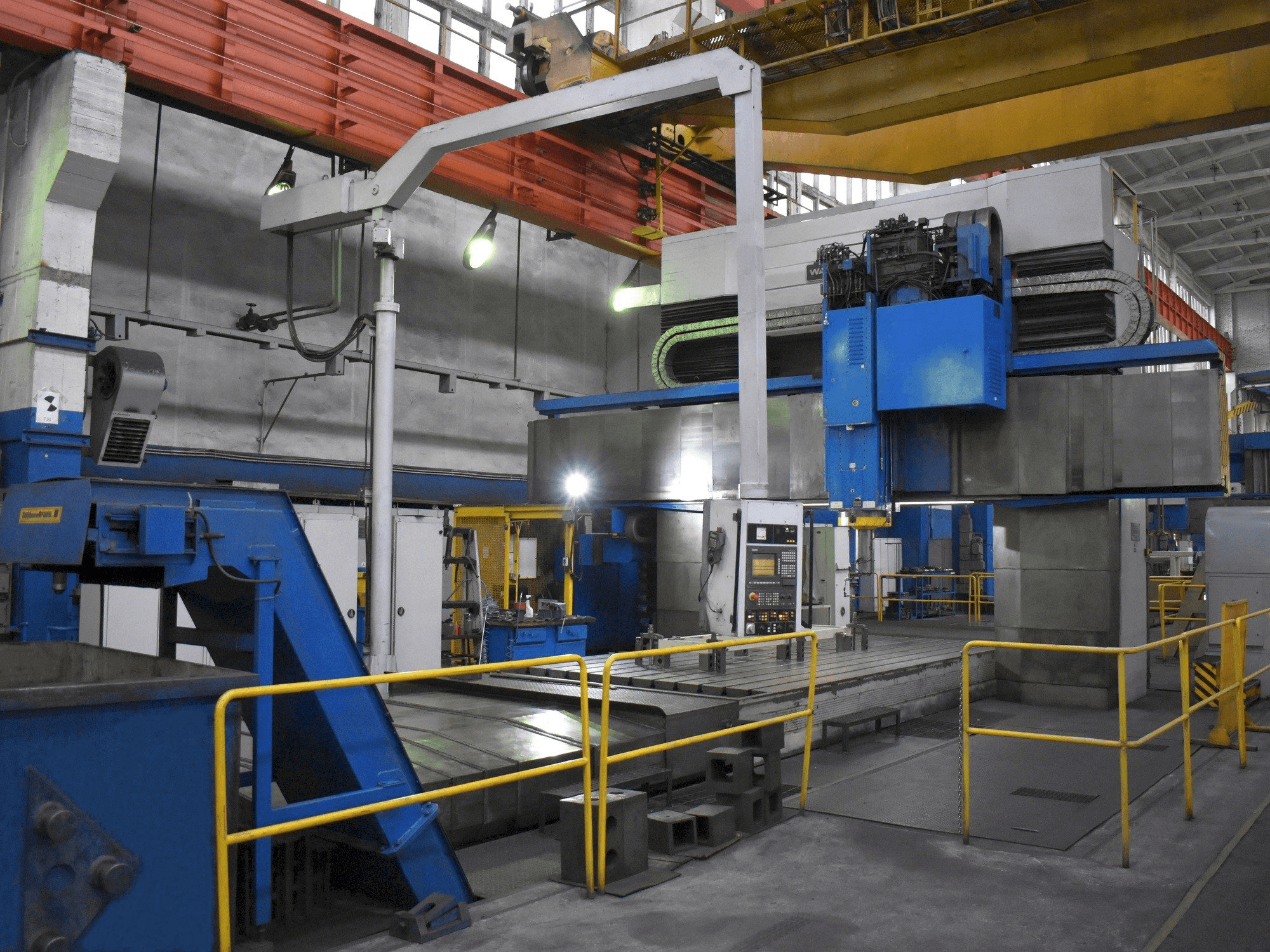

WALDRICH COBURG - 17S 10FP 300 NCPL-MIL-WAL-1989-00001

Benefícios da máquina

Benefícios qualitativos da máquina

• Dispositivo de mudança automática de ferramentas:
• 1 carregador de correntes no lado esquerdo da máquina, ranhuras para porta-ferramentas iso 50 e iso 60
• Distância entre as ranhuras do porta-ferramentas: 165 mm
• Mordentes de garra duplos para
• Comprimento admissível da ferramenta 600 mm
• Diâmetro admissível da ferramenta 500 mm
• Haste da ferramenta iso 50 (pinça)
• Haste da ferramenta iso 60 (pinça)
• Alimentação de ferramentas para o fuso principal, chaves e acessórios angulares
• A troca de ferramentas é efectuada na bancada esquerda

Benefícios técnicos da máquina

• Altura da mesa acima do chão: 500 mm
• Largura da mesa: 3000 mm
• Comprimento da mesa individual fixa: 6000 mm
• Número de ranhuras em t: 15, distância entre ranhuras em t: 250 mm, largura da ranhura em t 28h8 mm
• Distância entre suportes = largura de fresagem: 3300 mm
• Distância máxima entre a mesa e a extremidade do fuso quando o trenó do fuso está recolhido: 2500 mm
• Alcances, curso: mesa: 6700 mm, viga transversal na vertical: 2000 mm, fuso do carro de fresagem na horizontal: 1000 mm
• Diâmetro do fuso no rolamento dianteiro: 170 mm, máx. Potência do motor de acionamento principal 75 kw
• Gama de velocidades do fuso: 1º estágio da engrenagem 5 - 2000 rpm, 2º estágio da engrenagem 5 - 240 rpm, 3º estágio da engrenagem 10 - 480 rpm, 4º estágio da engrenagem: 50 - 2000 rpm
• Porta-ferramentas iso 60, fixação automática de ferramentas com pinça de fixação

Informações adicionais

totalmente renovada em 2009. A máquina está em muito bom estado de funcionamento, pronta para testes. Documentação completa disponível.
