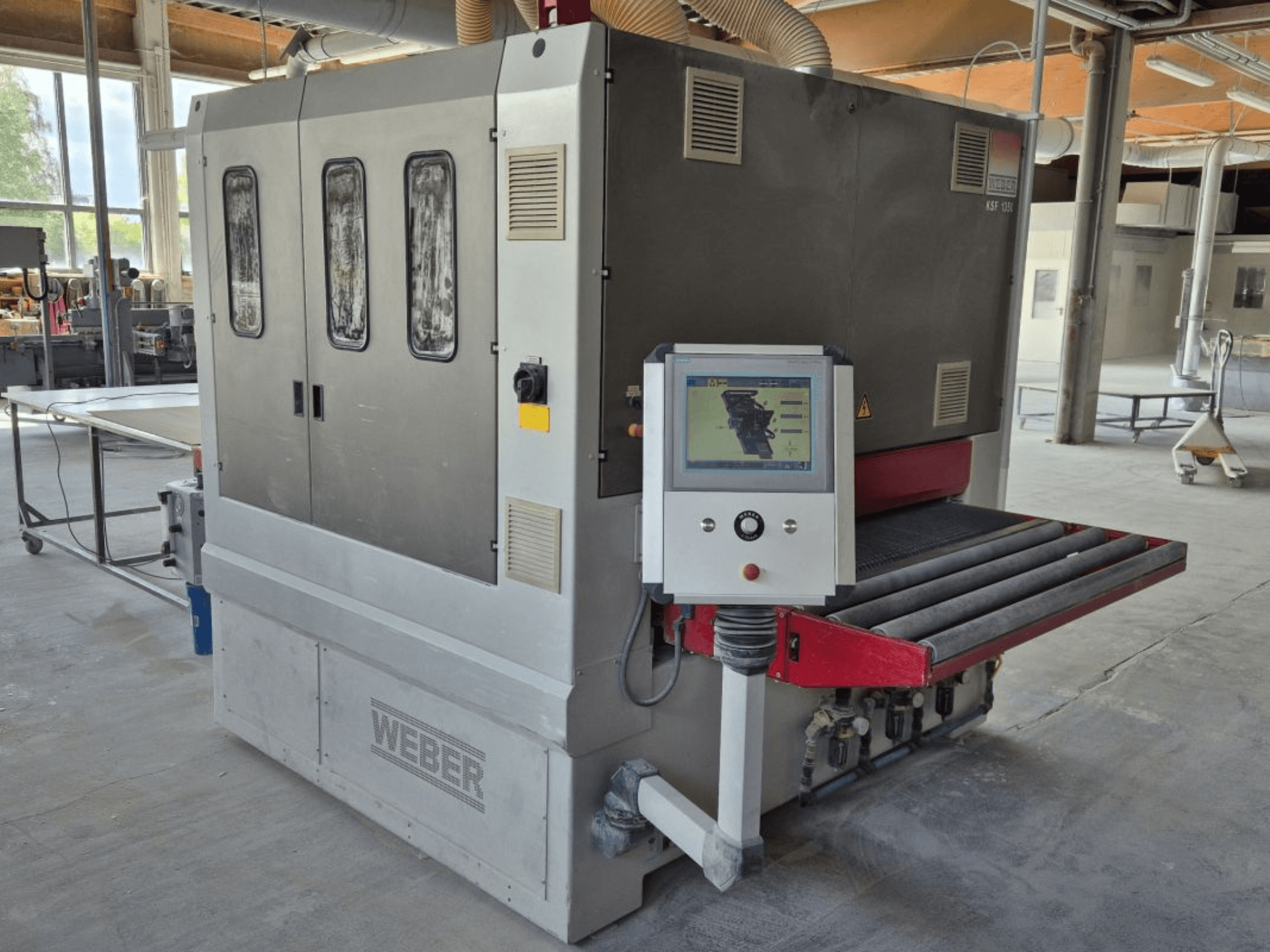

WEBER - KSF-3-1350DE-SAN-WEB-2009-00001

Estrutura e alimentação da máquina

• Construção robusta em aço soldado para 3 unidades de lixagem

• Altura de alimentação constante: 900 mm

• Painel de controlo e mudança da cinta de lixa à esquerda (no sentido do avanço)

• Velocidade de alimentação continuamente variável: 3-18 m/min, controlada por frequência

• Versão de correia transportadora de vácuo com soprador de vácuo de 5,5 kW e canal de vácuo para a extremidade superior da máquina

Unidade 1: Unidade de correia cruzada

• Correia de lamelas de pressão com feltro e grafite

• Sistema de barra de pressão ISD link com deteção da peça de trabalho de 11 mm e largura da barra de pressão de 44 mm

• Dispositivo de sopro da cinta de lixa controlado pela peça de trabalho

Unidade 2: Unidade combinada CBF

• Rolo de contacto de borracha ranhurada Ø 130 mm, 60 Shore

• Correia de lamelas de alimentação cruzada com acionamento separado de 4,0 kW

• Sistema de feixe de pressão de ligação ISA com deteção da peça de trabalho de 11 mm e largura de pressão de 22 mm (contra-rotação)

• Dispositivo de sopro da cinta de lixa oscilante controlado pela peça de trabalho

Unidade 3: Unidade de correia cruzada

• Sistema de feixe de pressão de ligação ISD com deteção de peças de 11 mm e largura de feixe de pressão de 44 mm

• Dispositivo de sopro da cinta de lixa controlado pela peça

Controlos e funções

• Siemens MP 377 12" Multi-Panel HMI: Ecrã a cores de 12", memória de programa para 300 programas, todos os parâmetros ajustados através do programa

• Controlo WEBER i-Touch com navegação por botão rotativo

• WEBER AWDM: ajuste automático da espessura na entrada da máquina com interrutor de arranque

• Cilindro de segurança contra excesso de espessura na entrada: elevação automática do rolo de contacto e das vigas de pressão segmentadas; paragem da alimentação

• Controlo ISA/ISD: deteção de peças de alta resolução em incrementos de 22 mm; carregamento livre de formas complexas; carregamento múltiplo com espaçamento mínimo; intensidade de retificação e pressão ajustáveis através de programa

• Sistema de feixe de pressão de ligação ISA (Unidade 2): peça de pressão móvel longitudinalmente e transversalmente

• Sistema de feixe de pressão segmentado ISD (Unidades 1 e 3): pressão de borda ajustável separadamente (apenas borda externa ou bordas externa e interna); selecionável para bordas longitudinais e transversais ou apenas longitudinais

Dados técnicos

• Largura de trabalho: 1350 mm

• Unidade de acionamento 1 (Eco-Drive, controlada por frequência): 15,0 kW

• Unidade de acionamento 2 (Eco-Drive, controlada por frequência): 20,0 kW

• Unidade de acionamento 3 (Eco-Drive, controlada por frequência): 15,0 kW

• Acionamento CBF: 3,0 kW

• Acionamento do ventilador de vácuo: 5,5 kW

• Alimentação anti-recuo (controlada por frequência): 3,0 kW

• Acionamento de ajuste da altura (controlado por frequência): 0,75 kW

• Velocidade da cinta de lixa (controlada por frequência): aprox. 3-20 m/s

• Tamanho da cinta de lixa (cintas cruzadas): 2 × 150 × 5100 mm

• Tamanho da cinta de lixa (cinta larga): 1370 × 2620 mm

• Espessura da peça de trabalho (min/max): 4-140 mm

• Altura de trabalho (constante): 900 mm

• Velocidade de alimentação contínua: 3-18 m/min

Equipamento adicional

• Dispositivo de ejeção da peça com sistema WEBER ES (controlado pela peça; economia de energia; controle individual de deslizamento)

• Micro-limpeza WANDRES, versão com uma escova (escova elétrica com micro-humidificação integrada para a remoção ideal de pó de tinta)
