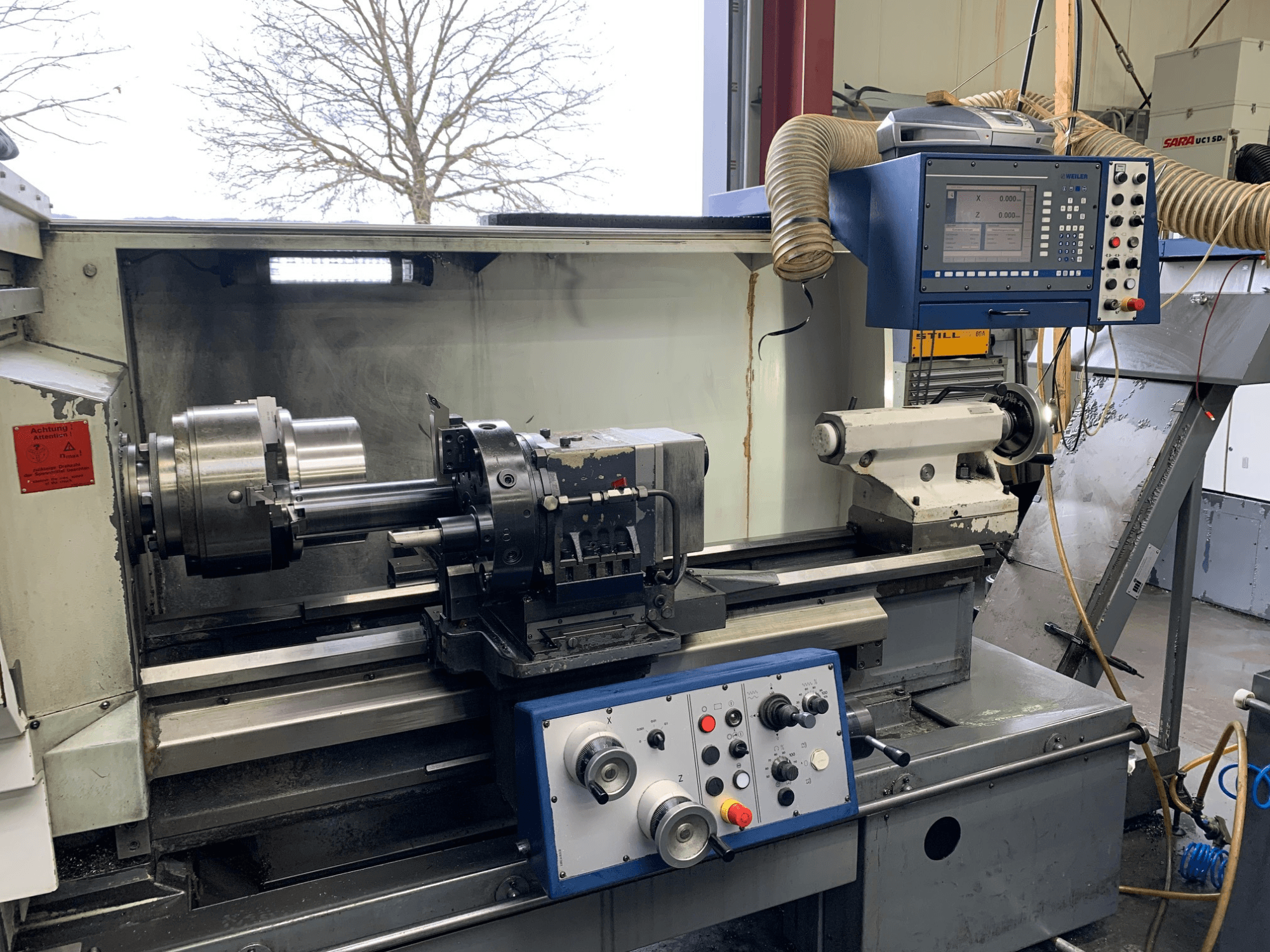

Weiler - E55X1000 DE-TUR-WEI-2004-00001

• Carga total ligada: 20 kW

• Potência total necessária: 27 kVA

• Cone interno: métrico 90

• Diâmetro do fuso no rolamento dianteiro: 120 mm

• Furo do fuso: 83 mm

• Diâmetro da flange: 500 mm

• Diâmetro máximo da bucha: 315 mm

• Binário máximo: 1600 Nm

• Sistema de ferramentas: torreta (VDI 40)

• Tamanho da haste da ferramenta: 32 x 25 mm

• Número de guias longitudinais: 1

• Número de guias transversais: 1

• Distância entre centros: 1100 / 2100 mm

• Curso transversal: 340 mm

• Cone do cabeçote móvel: MK 5

• Diâmetro da fresa do cabeçote móvel: 80 mm

• Curso do cabeçote móvel: 200 mm

• Curso máximo do cabeçote móvel: 1000 / 2000 mm

• Avanço longitudinal: 0,001 - 20 mm/rot

• Avanço transversal: 0,001 - 20 mm/rot

• Avanço rápido longitudinal: 10 m/min

• Avanço rápido transversal: 5 m/min

• Força de alimentação longitudinal: 10000 N

• Força de alimentação transversal: 7000 N

• Gama de roscas métricas: 0,1 - 250 mm

• Gama de roscas Whitworth: 1/4 - 56 roscas/polegada

• Gama de módulos: 0.125 - 28

• Gama DP: 0.05 - 48

• Secção transversal máxima de corte: 2,25 mm²

• Velocidade de corte: 140 m/min

• Fase de engrenagem I: 89 rpm a 100% do ciclo de trabalho

• Fase II da engrenagem: 355 rpm a 100% do ciclo de trabalho

• Consumo de líquido de refrigeração (normal): 30 l/min a 0,4 bar

• Consumo de líquido de refrigeração (aumentado): 30 l/min a 3,5 bar

• Nível de ruído: 80 dB(A)

• Elétrico:

  • Tensão de funcionamento: 400 V

  • Tensão de controlo: 24 V CC

  • Carga ligada: 30 kVA

  • Corrente nominal: 43 A

  • Frequência: 50 Hz

  • Fusíveis principais: 50 A

• Nota sobre o estado: Um pequeno atuador que comuta entre as fases da engrenagem está defeituoso; ambas as fases da engrenagem estão a funcionar.

Equipamento adicional

• Transportador de aparas
