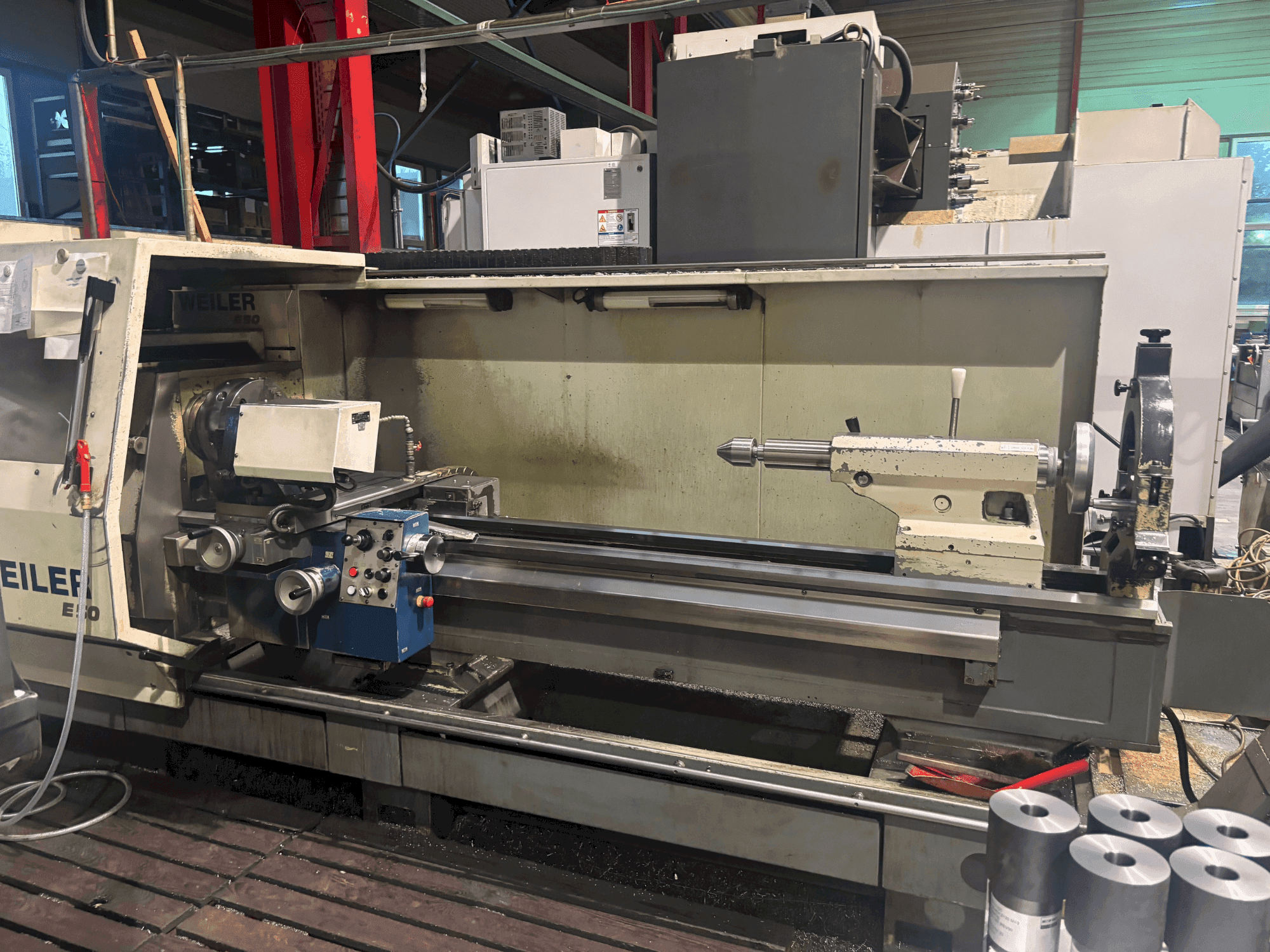

Weiler - E50 AT-TUR-WEI-2009-00001

Benefícios da máquina

Benefícios qualitativos da máquina

• Diâmetro do fuso no rolamento dianteiro: 120 mm
• Furo do fuso: 83 mm
• Cone interior do fuso principal: métrico 90
• Gama de alimentação longitudinal e plana: 0-20 mm/rot
• Força de alimentação longitudinal: 10000 n
• Força de alimentação plana: 7000 n
• Velocidade de entrada longitudinal/planar: 10/7 m/min ou 5/3. 5 m/min
• Roscas métricas: 0. 1-400 mm
• Roscas em polegadas: 1/4" - 56 g/1"
• Roscas do módulo: 0. 125 - 28

Benefícios técnicos da máquina

• Potência de acionamento (60% / 100% ed): 20/17 kw
• Máx. Binário no eixo de torneamento: 1600 nm
• Fase de engrenagem i: 1-625 min-¹
• Fase ii da engrenagem: 4-2500 min-¹
• Largura da cama: 350 mm
• Diâmetro da pena: 80 mm
• Curso da fresa: 200 mm
• Cone interior da pena: mk 5
• Secção transversal da ferramenta de torneamento (altura/largura): 32 x 25 mm
• Cabeça do fuso de acordo com din 55027: tamanho 8

Informações adicionais

A máquina continua a ser alimentada/ Linhas DP: 1 - 224/ Gama de aperto com apoio fixo: 12-150 mm / 120-270 mm/ Gama de fixação de descanso fixo móvel: 12-125 mm/ A máquina tem estado a trabalhar eficazmente em 1 turno desde que foi adquirida/ O mandril de aperto, incluindo os mordentes rígidos e vários conjuntos de mordentes macios, e o contra-ponto podem ser fornecidos como acessórios/ Todas as ferramentas associadas podem ser discutidas no caso de uma encomenda/ A área útil da máquina é de 2,8m x 5,2m, os 2,8m já incluem 600mm como estação de trabalho/ Todos os manuais estão disponíveis.
