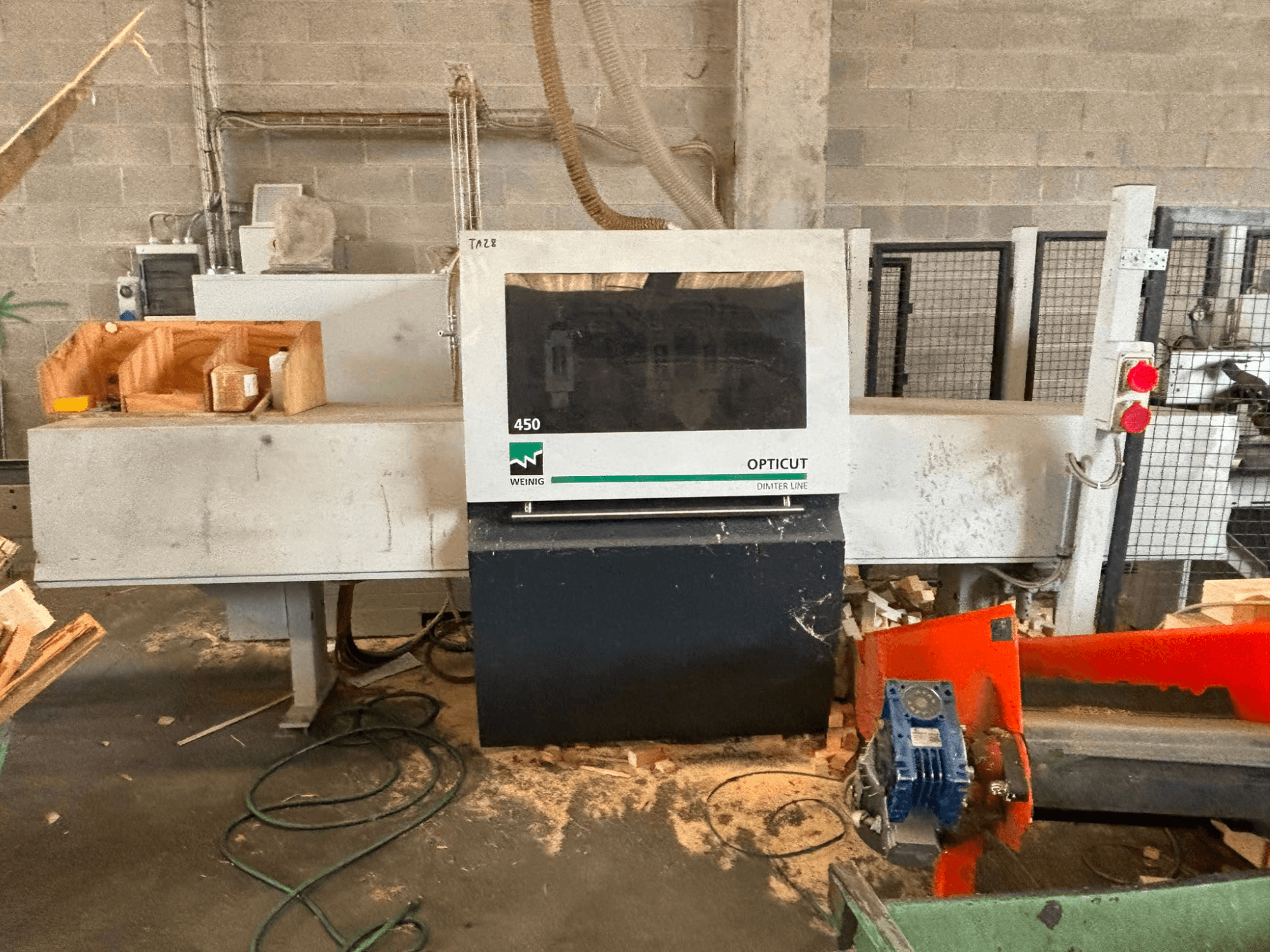

WEINIG / DIMTER - OptiCut 450DE-SAW-WEI-2019-00001

Altura de trabalho: 900 mm

Sentido de avanço: avanço para a esquerda

Diâmetro da lâmina: 500 mm

Furo da lâmina: 30 mm

Comprimento de entrada, mínimo: 500 mm

Comprimento de entrada, máx.: 6 300 mm

Largura da madeira, mínima: 30 mm

Largura da madeira, máx.: 310 mm

Espessura da madeira, mínima: 12 mm

Espessura da madeira, máx.: 120 mm

Secção retangular máxima da madeira: 310 × 12 mm

Secção retangular máxima da madeira: 190 × 120 mm

Comprimento fixo mínimo após o corte: 150 mm

Comprimento mínimo fixo na extremidade da tábua: 180 mm

Curvatura máxima da tábua: 10 mm/m

Tolerância de comprimento: ±3 mm

Precisão da espessura de corte: ±0,8–1,5 mm

Velocidade de avanço, ajustável de forma contínua: máx. 300 m/min

Tempo do ciclo de corte, incluindo travagem e aceleração: 0,6–1,0 seg.

Potência do motor da serra: 7,5 kW (10 HP)

Potência do motor de avanço: 5,0 kW (7 HP)

Potência do motor do transportador Vario: 2,5 kW (3,4 HP)

Ligação elétrica: aprox. 18 kW

Tensão de funcionamento: 400 V / 50 Hz

Tensão de controlo: 230 VCA / 24 VCC

Corrente nominal: 30 A

Fusíveis: 35 A

Consumo de ar comprimido: aprox. 1 200 Nl/min

Pressão de funcionamento: aprox. 8 bar

Velocidade do ar de extração: aprox. 30 m/s

Volume de ar de extração: aprox. 1 800 m³/h

Largura do transportador de triagem: 250 mm

Largura útil da esteira: 210 mm

Largura máxima da peça: 300 mm

Comprimento da esteira de saída: 7,5 m

Medição automática da largura: Sensores de distância a laser

Precisão da medição da largura: máx. ±2 mm

Número de produtos ativos: máx. 16

Espessura mínima da madeira para medição: 12 mm

Largura da câmara de resíduos: 250 mm

Comprimento máximo dos resíduos: aprox. 120 mm

Ejetor para cargas pesadas: Para peças com mais de 20 kg

Altura da placa de ejeção: 80 mm

Comprimento de gravação: Comprimento da peça − 10 mm

Painel de controlo: OptiCom Pro de 18,5"

Tipo de ecrã: Ecrã tátil TFT industrial

Resolução do ecrã: 1366 × 768 píxeis

Proteção frontal: IP65

Capacidade de alimentação de placas: até 6,3 m

Estação de marcação: 2 posições de marcação

Comprimento da bancada de marcação: 5 m

Sistema elétrico: 400 V / 50 Hz

UPS: Alimentação de 24 V

Horas de funcionamento: 42 874 h
