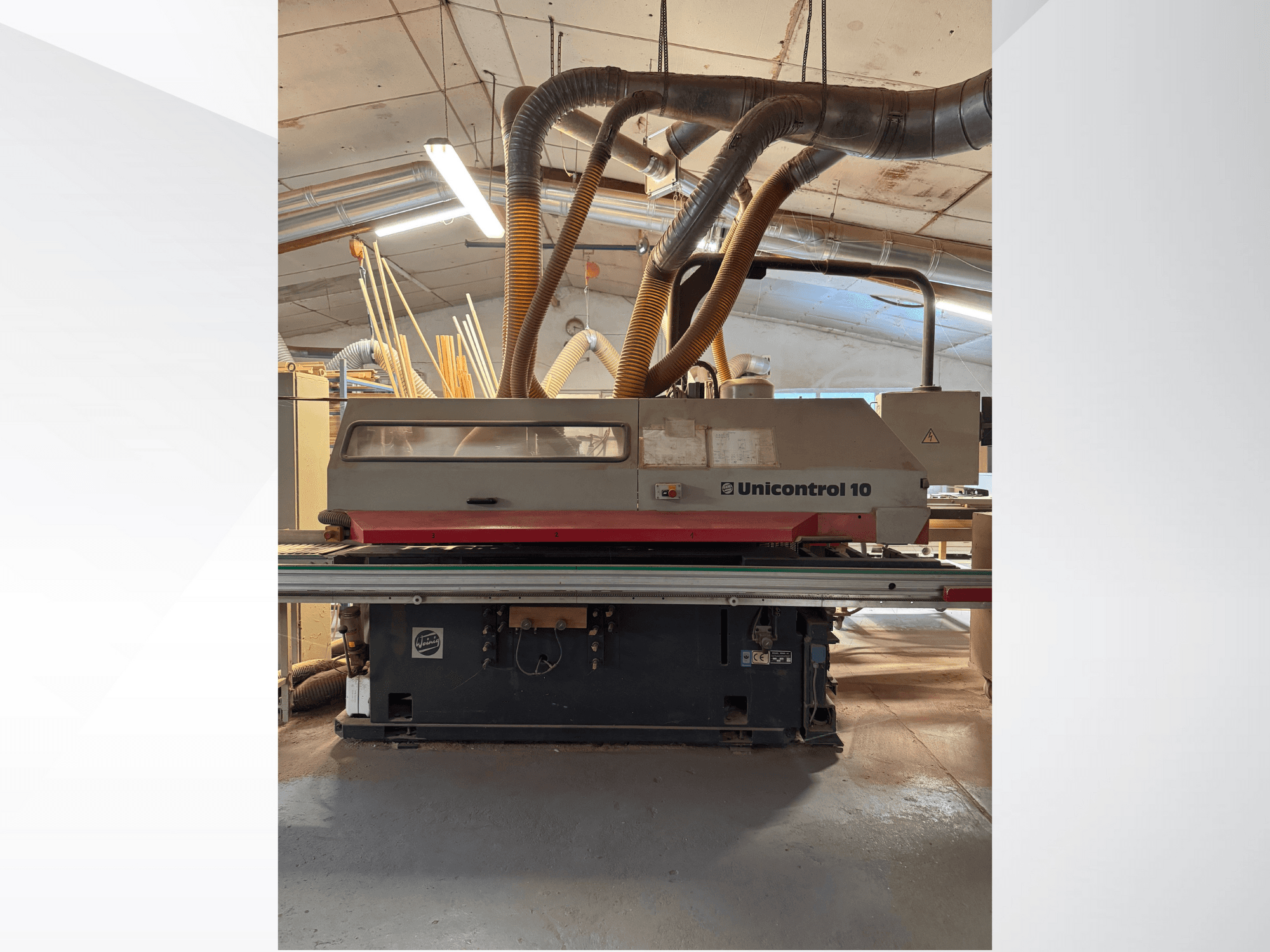

WEINIG / DIMTER - Weinig Unicontrol 10-5DE-MIL-WEI-1998-00001

• Capacidades

  • Largura de trabalho: 40-220 mm

  • Altura de trabalho (maquinagem longitudinal): 40-100 mm

  • Altura de trabalho (maquinagem transversal): 40-100 mm (altura da contra-madeira 80 mm)

  • Comprimento da peça (longitudinal): mín. 220 mm + 2 x comprimento da espiga

  • Comprimento da peça (transversal): mín. 275 mm + 1 x comprimento da espiga com 320 mm de diâmetro da ferramenta

• Avanço (maquinagem transversal)

  • Potência do motor: 0,3 kW

  • Velocidade de avanço: 3-25 m/min

  • Fixação da peça: 2 garras de fixação

  • Batente de comprimento: com escala e lupa de leitura para as dimensões exteriores do caixilho ou da folha

  • Contador: com relógio pneumático, 4 posições (não para janelas de estúdio), até à altura máxima da madeira. 80 mm

  • Pacote de peças duplas: alimentação de peças simples ou duplas, com sistema de separação e retenção de cruzes

    • Largura da madeira da 1ª peça (deitada no batente): 55-90 mm

    • Largura da madeira da 2ª peça: 130 mm

• Alimentação (maquinação longitudinal)

  • Potência do motor: 2,2 kW

  • Velocidade de alimentação: 4-18 m/min (infinitamente variável através de conversor de frequência)

  • Espaçamento dos rolos de alimentação: 100/120 mm

  • Largura do rolo de alimentação: 30/50 mm

  • Diâmetro do rolo de alimentação: 95 mm

• Unidades de maquinação

  • Serra de corte transversal

    • Potência do motor: 3 kW

    • Diâmetro do fuso: 40 mm

    • Velocidade do fuso: 2800 rpm

    • Balanço da ferramenta: máx. 400 mm

    • Regulação axial: pneumática contra torreta de 4 dobras

  • 1º fuso com espiga e ranhura

    • Potência do motor: 11 kW

    • Diâmetro do fuso: 50 mm

    • Velocidade do fuso: 3250 rpm

    • Balanço da ferramenta: máx. 320 mm

    • Comprimento de fixação da ferramenta: 320 mm

    • Faixa de ajuste axial: 240 mm

    • Número de ferramentas: 4 x 80 mm

    • Ajuste axial: hidráulico

  • 1º fuso de perfilagem

    • Potência do motor: 11 kW

    • Diâmetro do fuso: 50 mm

    • Velocidade do fuso: 6000 rpm

    • Diâmetro da ferramenta: máx. 232 mm

    • Círculo de oscilação zero da ferramenta: 130-140 mm

    • Comprimento de fixação da ferramenta: 320 mm

    • Gama de ajuste axial/radial: 240/80 mm

    • Número de posições da ferramenta: 4 x 80 mm

    • Ajuste axial: hidráulico

  • 2º fuso de perfilagem

    • Potência do motor: 11 kW

    • Diâmetro do fuso: 50 mm

    • Velocidade do fuso: 6000 rpm

    • Diâmetro da ferramenta: máx. 232 mm

    • Círculo zero da ferramenta: 130-140 mm

    • Comprimento de fixação da ferramenta: 320 mm

    • Gama de ajuste axial/radial: 240/80 mm

    • Número de posições da ferramenta: 4 x 80 mm

    • Ajuste axial: hidráulico

  • Travões mecânicos do fuso

    • Para fuso(s) de perfilagem

    • Para serra de corte transversal e unidades de perfilagem/serragem

  • Unidade de fresagem de perfis (horizontal, superior; em frente do último fuso de perfilagem)

    • Indexado radialmente: 2 posições

    • Indexação axial: 2 posições

    • Potência do motor: 3 kW

    • Diâmetro do fuso: 40 mm

    • Velocidade do fuso: 5850 rpm

    • Balanço da ferramenta: 130 mm

    • Comprimento de fixação da ferramenta: 40 mm

    • Faixa de ajuste axial: 52 mm

    • Gama de ajuste radial: 125 mm

  • Unidade de fresagem de perfis (vertical, direita; na extremidade da máquina)

    • Indexada radialmente: 2 posições

    • Indexação axial: 2 posições

    • Potência do motor: 3 kW

    • Diâmetro do fuso: 40 mm

    • Velocidade do fuso: 5850 rpm

    • Balanço da ferramenta: 210 mm

    • Comprimento de fixação da ferramenta: 160 mm

    • Faixa de ajuste axial: 90 mm

    • Faixa de ajuste radial: 100 mm

  • Comprimento do fuso para fazer espigas e ranhuras (640 mm de comprimento de fixação da ferramenta, em vez de fuso de 320 mm)

    • Potência do motor: 15 kW

    • Velocidade do fuso: 2925 rpm

    • Número de posições da ferramenta: 8 x 80 mm

    • Gama de ajuste axial: 560 mm

Equipamento adicional

• Luz guia laser para serra de corte transversal para deteção de secções

• Dispositivo de janela de estúdio

  • Limitador de comprimento giratório +/- 60° com indicação eletrónica digital e fixação pneumática

  • Barra de contador deslizante

  • Pressão especial para a produção de peças inclinadas

  • Restrição: espessura máxima da madeira 120 mm

  • A -60°: largura da peça de trabalho máx. 110 mm com comprimento de espiga de 80 mm, ou máx. 150 mm com contra-perfis

• Pacote de fresagem

  • Dispositivo de sincronização com imersão automática (no 1º fuso de perfilagem)

  • Calha de apoio com correia deslizante

  • Cilindro de alimentação com temporizador alto/baixo até ao 2º fuso de perfilagem para encurtar o percurso de fresagem

  • Extensão de software com 100 tipos de fresagem livremente programáveis

• Dois rolos de alimentação com temporização axial em frente a ambos os fusos de perfilagem para a produção de peças estreitas e curtas

• Guia de degraus

  • Barra de guia com temporização automática no batente para a produção de degraus

  • Barra de suporte de degraus a partir de cima na área da unidade de fresagem de perfis vertical-direita na extremidade da máquina

• Regulação eletrónica da altura do avanço com indicação eletrónica digital

• Sistema de torneamento automático para operação por uma só pessoa, incluindo transportador
