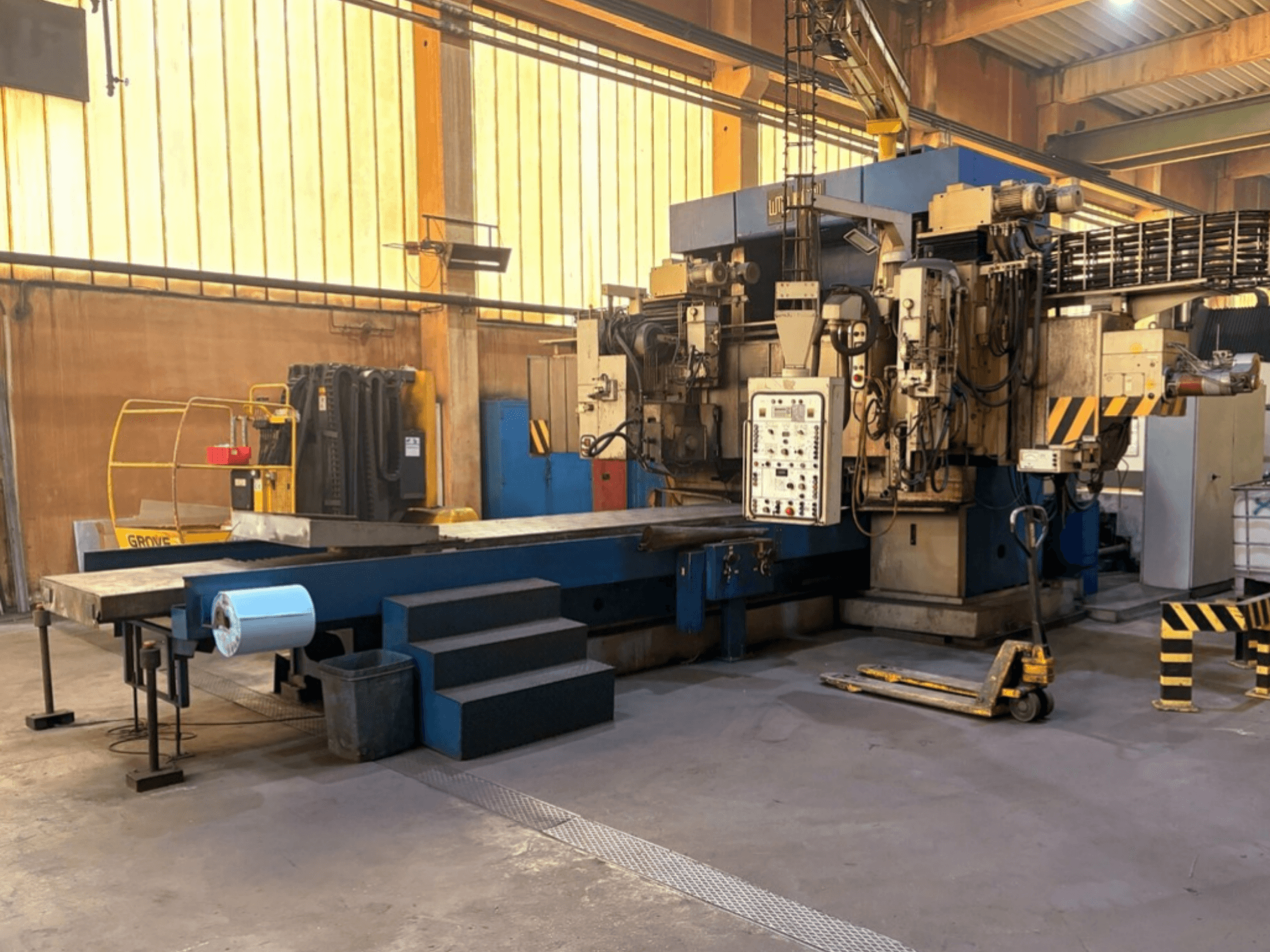

WMW-Heckert - SZ10-10-03DE-GRI-WMW-1989-00001

- Comprimento de retificação/trabalho: 3 000 mm

- Largura de retificação / de trabalho: 1 250 mm

- Altura de retificação / de trabalho: 1 000 mm

- Largura livre entre colunas: 1 410 mm

- Largura de passagem entre as coberturas: 1 310 mm

- Altura livre: máx. 1 120 mm

- Altura da mesa acima do pavimento da oficina: aprox. 785 mm

- Superfície da mesa de fixação: 3 230 x 1 000 mm

- Ranhuras em T (conforme TGL 3045): 8 ranhuras; largura 22H12 mm; espaçamento 125 mm

- Carga admissível na mesa: 3 150 kg/m (distribuída uniformemente)

- Peso máximo da peça de trabalho: 9 450 kg

- Velocidade da mesa: infinitamente variável entre 2 e 50 m/min

- Velocidade de deslocamento da viga transversal: 560 mm/min

- Dimensões globais da máquina (C x L x A): aprox. 10 700 x 7 395 x 4 710 mm

- Peso total da máquina: 39,3 t (placa de identificação) / aprox. 50 000 kg (ficha técnica)

- Alimentação principal: 3N~ / 50 Hz, 380 V - Tensão de controlo: 110 V

- Tensão auxiliar: 24 V - Carga conectada: 126 kW

- Corrente nominal da máquina: 190 A - Fusível da rede elétrica: 224 A de ação lenta

- Suportes de retificação: suporte de retificação de superfícies e suporte de retificação giratório

- Controlo / Interface: Painel de controlo giratório equipado com um painel Siemens SIMATIC OP3 e controlos/botões analógicos
