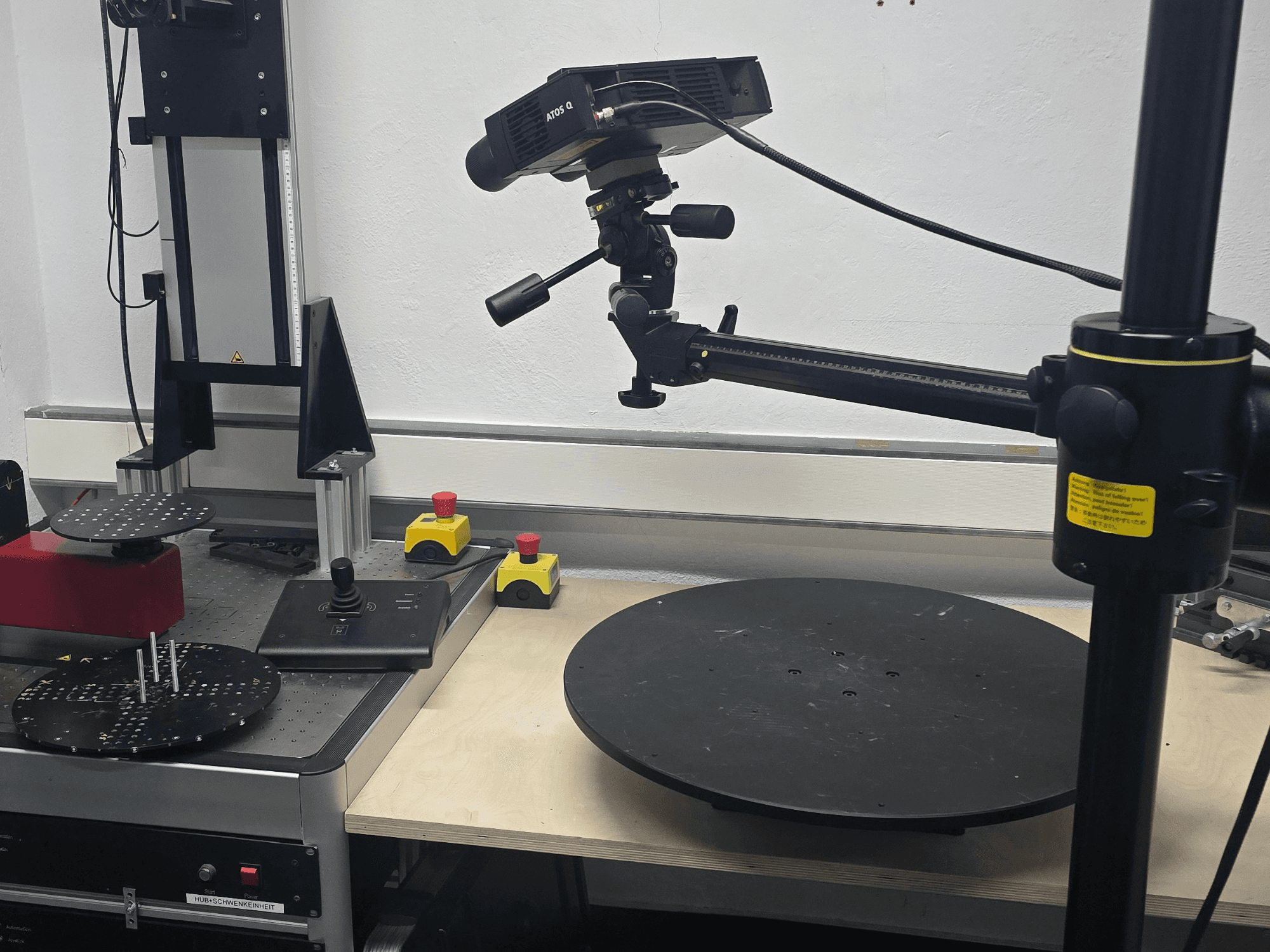

ZEISS - ATOS Q 12MDE-MEA-ZEI-2022-00002

- Resolução da câmara: 2 câmaras CMOS de 12 megapixéis (4112 x 3008 píxeis)

- Horas de funcionamento/de trabalho: 1 529 h (Tempo total de trabalho / Tempo de revisão)

- Volumes de medição (MV) e especificações:

* MV50: 50 x 35 x 20 mm; Espaçamento entre pontos (12M): 0,012 mm; Distância de medição: 490 mm; Distância focal da lente da câmara: 90 mm; Distância focal da lente do projetor: 60 mm; Pontos de referência: Ø 0,4 mm; Objeto de calibração: CP40/MV60

* MV100: 100 x 70 x 60 mm; Espaçamento entre pontos (12M): 0,029 mm; Distância de medição: 490 mm; Distância focal da lente da câmara: 50 mm; Distância focal da lente do projetor: 27 mm; Pontos de referência: Ø 0,8 mm; Objeto de calibração: CP40/MV100

* MV170: 170 x 130 x 130 mm; Espaçamento entre pontos (12M): 0,044 mm; Distância de medição: 490 mm; Distância focal da lente da câmara: 35 mm; Distância focal da lente do projetor: 20 mm; Pontos de referência: Ø 0,8 mm; Objeto de calibração: CP40/MV170

* MV270: 270 x 200 x 200 mm; Espaçamento entre pontos (12M): 0,064 mm; Distância de medição: 490 mm; Distância focal da lente da câmara: 25 mm; Distância focal da lente do projetor: 14 mm; Pontos de referência: Ø 1,5 mm; Objeto de calibração: CP40/MV320

* MV350: 350 x 260 x 260 mm; Espaçamento entre pontos (12M): 0,091 mm; Distância de medição: 490 mm; Distância focal da lente da câmara: 16 mm; Distância focal da lente do projetor: 10 mm; Pontos de referência: Ø 1,5 mm; Objeto de calibração: CP40/MV320

* MV500: 500 x 370 x 320 mm; Espaçamento entre pontos (12M): 0,124 mm; Distância de medição: 490 mm; Distância focal da lente da câmara: 12 mm; Distância focal da lente do projetor: 6 mm; Pontos de referência: Ø 3,0 mm; Objeto de calibração: CP40/MV560

- Temperaturas reais de funcionamento do sistema (ecrã de estado):

* temp0 Placa única: 44,0 °C

* temp1 Madeira: 25,5 °C

* temp2 Ar: 21,7 °C

* temp3 LED: 36,0 °C

* temp4 Frame-P: 27,8 °C

* temp5 DMD-P: 29,4 °C

* temp6 Lente: 29,7 °C

- Velocidades das ventoinhas: Ventoinha eletrónica: 4237 RPM; Ventoinha da lâmpada: 4359 RPM

- Orientação do sistema: Inclinação: 14,9°; Rotação: -3,7°

- Capacidade de carga da mesa rotativa: Máx. 150 kg (ou máx. 40 kg, dependendo da configuração da instalação)

- Capacidade de carga da unidade de inclinação e rotação: máx. 5 kg

- Especificações do portátil da estação de trabalho móvel (Dell Precision 7760): Ecrã de 17", CPU Intel de 64 bits com 2,6 GHz e oito núcleos, 64 GB de RAM, placa gráfica NVIDIA Quadro OpenGL, SSD de 1 TB, E/S: Wi-Fi, LAN, 3 portas USB 3.2 / Thunderbolt 4

- Acessórios e equipamento incluídos: Tripé, 4 campos de medição (MV50, MV100, MV270, MV500) com placas de calibração, unidade rotativa/panorâmica com elevador, mesa rotativa com unidade de controlo de 19", controlador móvel, caixa conversora com placa de processamento de imagem (fibra ótica para Thunderbolt 3), Mala de transporte, fonte de alimentação, licença de software em dongle
