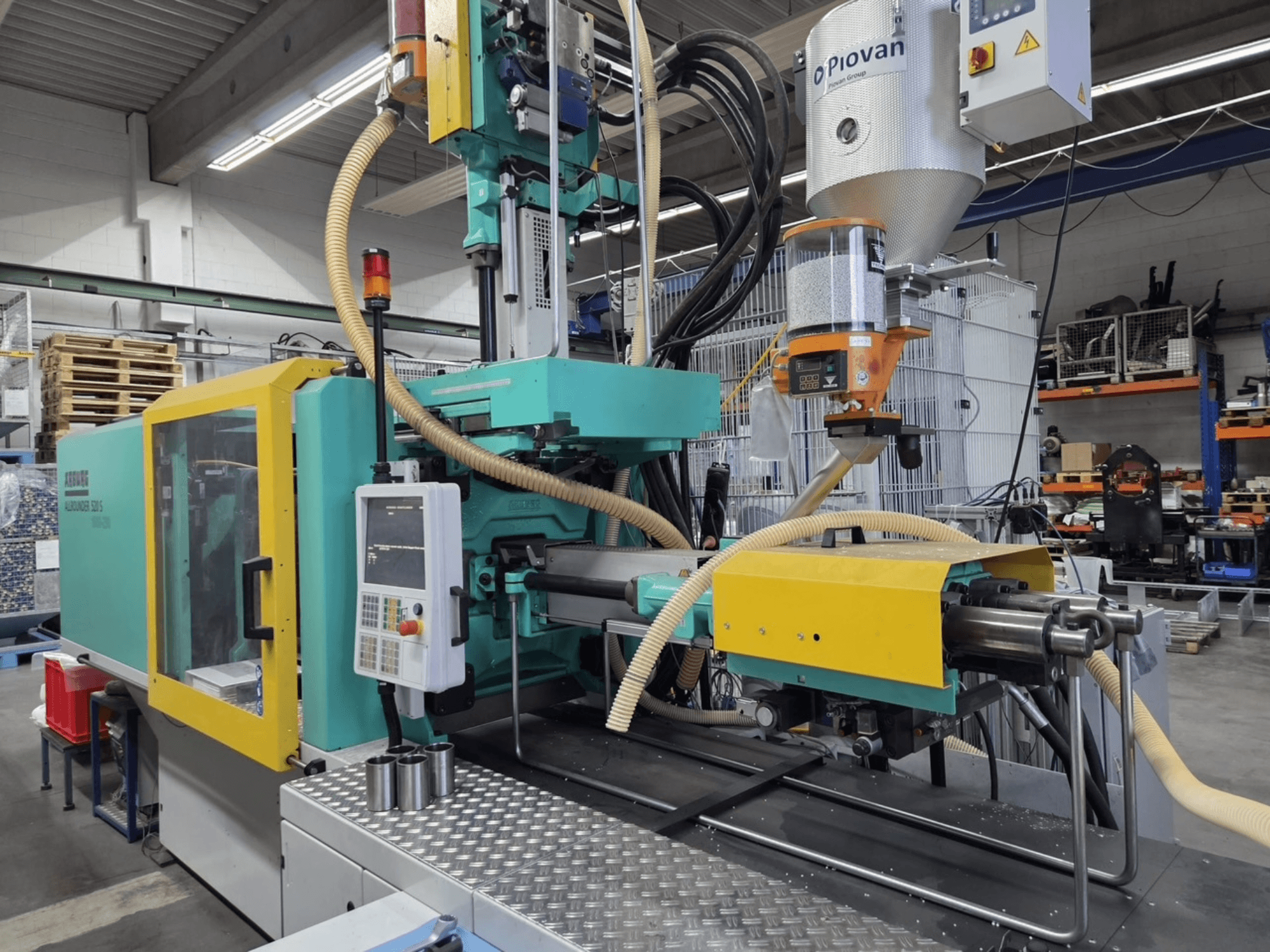

Arburg - Allrounder 520 S 1600-290 / 290DE-INJ-ARB-2015-00004

• Unidades de injeção e plastificação

  • 1ª unidade de injeção:

    • Cilindro termoplástico completo, 30 mm, altamente resistente ao desgaste

    • Força de contacto do bico controlada, programável

    • aXw Controlo ScrewPilot

  • 2ª unidade de injeção:

    • 2ª unidade de injeção 290, vertical

    • Cilindro termoplástico completo, 30 mm, altamente resistente ao desgaste

    • Bico aberto 30 mm com ponta do bico; ponta do bico alargada +20 mm; raio 15

    • Banda de aquecimento para bocal aberto

    • Controlo da força de contacto do bico, programável

    • aXw Controlo ScrewPilot

  • Acoplamento de parafuso sem-fim standard; geometria do acoplamento: dupla face

  • Processamento de múltiplos componentes; configuração da linha de separação em corredores curtos para a 2ª unidade de injeção

  • Fecho da injeção com o molde ("flying injection")

• Acionamento, sistema hidráulico e refrigeração

  • Unidade de acionamento com motor de 30 kW

  • Caudal de carga de 65 l/min

  • Módulo acumulador de pressão, 64 l de volume de armazenamento (máx. 230 bar); acionamento do acumulador

  • Arrefecimento e filtragem contínuos do óleo; maior capacidade de arrefecimento

  • Controlo dos circuitos de refrigeração da máquina

• Sistema de fixação, ejetor e puxadores de núcleo

  • Conjunto de placas de fixação; Ø central 125 mm

  • Altura mínima de instalação 450 mm (alargada)

  • Pressão do ejetor P/Q controlada (requer T2); cruz do ejetor

  • Puxadores de núcleo:

    • Puxador de núcleo 1 movimento simultâneo (controlado por P/Q, programável)

    • Puxador do núcleo 2 movimento simultâneo (controlado por P/Q, programável)

    • Deslocação simultânea do núcleo 3 (controlada por P/Q, programável)

    • Controlo pneumático de tração do núcleo 4 incl. redutor de pressão

    • Comando elétrico de extração do núcleo 1 (requer VE 436/00)

• Ligações pneumáticas/hidráulicas da ferramenta

  • Ligação eléctrica pneumática NVD 1 (na ferramenta)

  • Ligação eléctrica pneumática NVD 2 (na ferramenta)

  • Ligação eléctrica e hidráulica NVD 3 (na ferramenta)

  • Ligação eléctrica e hidráulica NVD 4 (na ferramenta)

  • Dispositivo de sopro 1 com redutor de pressão; ligação para o dispositivo de sopro 2

• Circuitos de água de arrefecimento e de molde

  • Válvula de fecho para a água de arrefecimento (entrada); válvula de fecho para a água de arrefecimento (entrada 2)

  • Filtro de água de refrigeração de 100 µm (entrada)

  • 3 circuitos de água de refrigeração para placa de molde fixa; 3 circuitos de água de refrigeração para placa de molde móvel

  • Equipamento básico para o 2º distribuidor de água de refrigeração (manual) com 7 circuitos de refrigeração livres

• Controlo e eletricidade

  • Controlo direto Selogica; nível tecnológico

  • Proteção por fusíveis para circuitos de aquecimento (1-6 com 16 A)

  • 15 circuitos eléctricos de aquecimento para o aquecimento do molde

  • Função de reforço dos circuitos de aquecimento (câmara quente)

  • Proteção superior aberta, elevada até à distância de segurança

  • Indicador de avaria com luz intermitente

  • Autorização do operador com cartão chip (EUROMAP 65)

• Interfaces e conetividade

  • Interface para tapete transportador (base da máquina)

  • Preparado para robô de seis eixos com interface SELOGICA

  • Interface do robot (EUROMAP 67), 50 pinos

  • Interface de paragem de emergência (24 pinos, 2 canais)

  • Equipamento básico para o comando elétrico dos eixos

  • Interface do computador anfitrião OPC-UA

  • Interface da unidade de controlo da temperatura (20 mA); cabo de controlo da temperatura HB-THERM

  • Interface de impressora de série USB; interface de teclado USB externo

  • Interface CompactFlash para armazenamento de dados

  • Interface para unidade de mistura de cores (1ª e 2ª unidade de injeção)

  • Régua de tomadas 1 CEE + 1 Schuko (adicional)

  • Régua de tomadas 3 CEE + 3 Schuko (fornecimento separado)

  • Interface para porta de proteção (EUROMAP 73); conetor para bloqueio da porta de proteção (EM73)

• Pacotes de equipamento

  • Controlo da temperatura da ferramenta

  • Monitorização dos eixos

  • Movimentos da ferramenta

  • Arranque e paragem

Equipamentos adicionais

• Não há acessórios externos explicitamente incluídos na lista.

• Preparação da máquina/interfaces disponíveis para equipamentos externos:

  • Robô de seis eixos (SELOGICA prep, EUROMAP 67)

  • Interface para tapete transportador

  • Interface da unidade de controlo da temperatura (20 mA)

  • Interface da unidade de mistura de cores (incl. 2ª unidade de injeção)

  • Interface da porta de proteção (EUROMAP 73)
