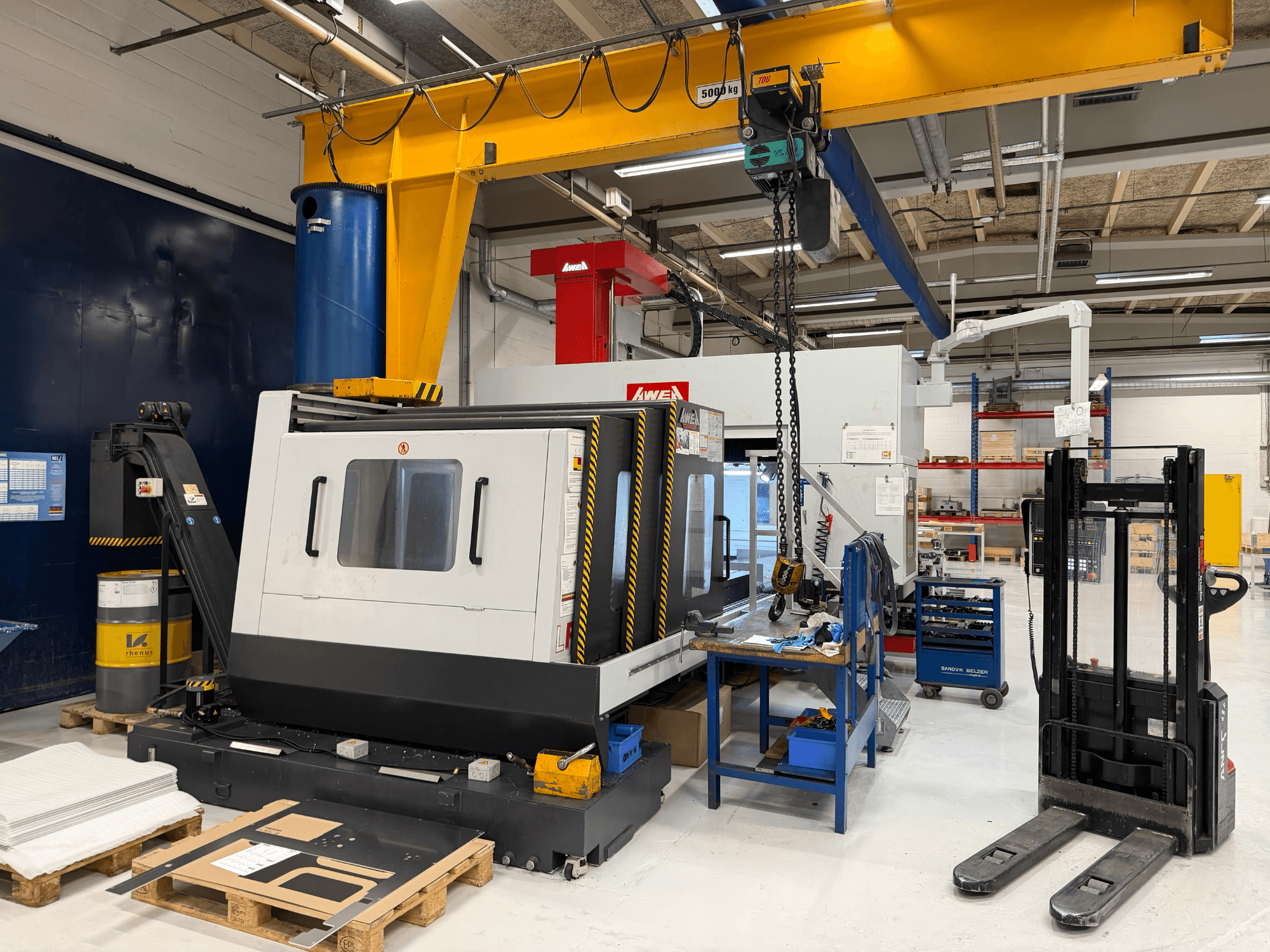

AWEA - LP3016YFDK-MIL-AWE-2021-00001

• Mesa de trabalho: 3216 x 1.500 mm

• Peso máximo da peça de trabalho: 10.000 kg

• Distância do plano ao nariz do fuso: 200-960 mm

• Distância entre colunas: 2.300 mm

• Cone do fuso: MAS BBT50

• Deslocação rápida (X/Y/Z): 20 m/min (15 m/min)

• Avanço (X/Y/Z): 1-10.000 mm/min

• Trocador de ferramentas: Tipo de braço, 32 posições

  • Diâmetro máx. da ferramenta: Ø127 mm

  • Diâmetro máx. da ferramenta com bolsos adjacentes livres: Ø215 mm

  • Comprimento máx. da ferramenta: 400 mm

Equipamento adicional

• Encapsulamento completo da máquina com teto (em conformidade com a norma CE)

• Arrefecimento e gestão térmica:

  • Sistema de refrigeração de alta pressão de 20 bar com filtros

  • Bombas de baixa pressão (Grundfos/Walrus)

  • Sistema de arrefecimento do óleo do fuso / refrigerador de óleo

  • Sistema de arrefecimento, escape do fuso, permutador de calor no armário elétrico

• Manuseamento de aparas:

  • Transportador de aparas do tipo parafuso duplo ao longo da mesa

  • Transportador de aparas do tipo corrente na direção Y, localizado numa extremidade

• Sondagem:

  • Sistema de apalpador de peças Renishaw 3D

  • Apalpador de ajuste de ferramenta Renishaw TS 27R

• Iluminação: Iluminação da máquina com LED duplo e spot LED

• Pacote de ferramentas: 20 suportes de ferramentas BBT50 incl. 32 parafusos de aperto (através do refrigerante)

• Alimentação: Transformador CE 3x400V 50Hz

• Base/acessórios: Sapata da máquina em aço

• Opção F (cabeça angular e automação):

  • Cabeça angular de 90° com eixo C indexado automático de 5°

  • Mudança automática da cabeça vertical; cabeça armazenada numa caixa no portal da máquina

  • Armazenamento da cabeça angular basculante

  • Mudança ATC nas posições horizontal e vertical

  • Rotações máximas da cabeça angular: 3.000 rpm

  • Atualização do curso transversal: Y = 1.900 mm (com opção F)
