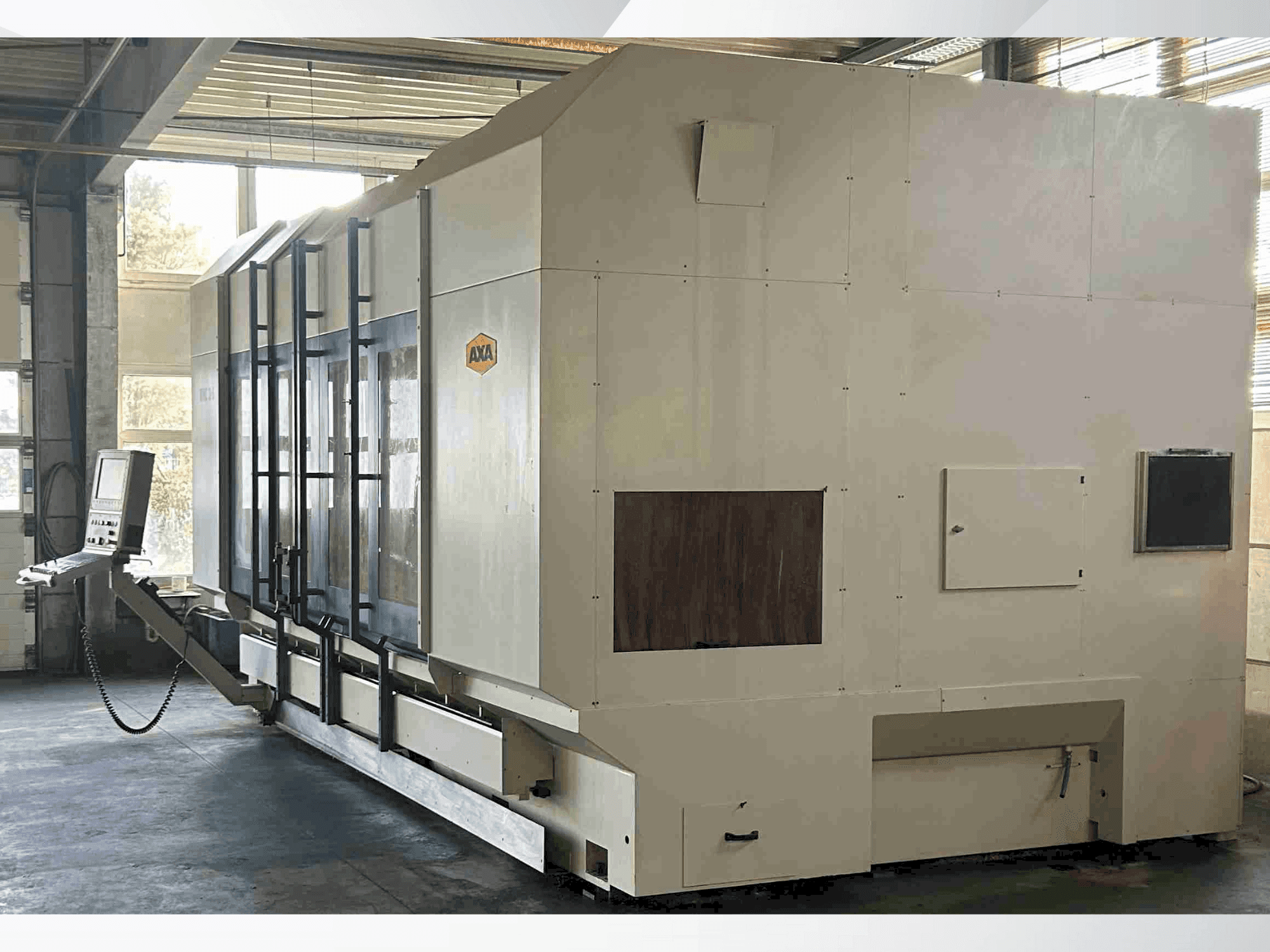

AXA - VHC 3-3000 SDE-MIL-AXA-2006-00002

Equipamento Adicional

• - As máquinas são fornecidas com eixo C e uma cabeça de eixo B de +/-100º.

Informações adicionais

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - Máx. Binário a 40%: 143 (-255) nm
  • - Máx. Potência a 40%: 30 (40) kw
  • - Alimentação do líquido de refrigeração através do fuso: 40 bar
  • - Máx. Força de alimentação: 9000 n
  • - Curso do eixo x: 1760 - 9000 mm
  • - Curso do pêndulo: aprox. Curso x/2 - 500 mm
  • - Curso do eixo y (horizontal/vertical): 700 (900) mm
  • - Curso do eixo z (horizontal/vertical): 850 (950) mm
  • - Distância entre a mesa e o nariz do fuso (horizontal/vertical): 250 - 1100 mm / 40 - 890 mm
  • - Ranhuras em t, ranhura central como ranhura de alinhamento h7: 14 h9 mm
• Benefícios qualitativos da máquina:
  • - Espaçamento entre ranhuras em t: 160 mm
  • - Sonda 3d: rmp 60 renishaw
  • - Apalpador de ferramentas: tt140 heidenhain
  • - Cabeça giratória nc, ajustável de forma contínua, amplitude de rotação ± 100°
  • - Gama de rotação do eixo b: ± 90°.
  • - Bloqueio: 2. 5° (1°, contínuo)
  • - Mínimo. Tempo de troca de ferramenta: 5 seg.
  • - Precisão de posicionamento acima de 1000 mm: ± 0. 015 (0. 0075) mm
  • - Repetibilidade: ± 0,005 mm
  • - Fresagem em st 60 máx. : 800 cm³/min

Informações adicionais

• - Máquina ainda sob potência / Perfuração em St 60 máx: Ø 35 mm/ Corte de rosca em St 60 máx.: M 30/ Peso adicional por metro de curso X: aprox. 2500 kg/ Peso da máquina base (X = 1760): aprox. 14500 kg/ Altura de trabalho: min. 40 mm max. 890 mm (vertical)/ min. 250 mm máx. 1100 mm (horizontal)/ Potência de acionamento: O motor AC de veio oco fornece uma potência de 30 kW/143 Nm a 40% ED./ Velocidade do fuso: O fuso tem uma gama de velocidades de 30-6.000 U/min./ Carregador de ferramentas: Possui um carregador de corrente com 22 ranhuras para ferramentas (SK40 DIN69871A/69872 A). Dimensões: Peso: aproximadamente 16,500 kg./ Dimensões (C×B×H): aproximadamente 5,7 m×3,9 m×3,4 m (+1,7 m para o transportador de aparas)./ Encapsulamento do espaço de trabalho: Para o encapsulamento é utilizada uma cobertura de fole com lamelas de chapa metálica./ Extensão do curso do eixo Y para 900 mm e do curso do eixo Z para 950 mm/ Funcionamento do inversor com uma placa de inversor em alumínio, incluindo uma janela de visualização e um interrutor de segurança. Expansão do depósito de ferramentas para 36 ranhuras/ Fixação hidráulica para o porta-ferramentas SK 40/ Cabeça giratória NC de 1 eixo, continuamente posicionável com um alcance de ±100∘/ e programável em passos de 0,001∘/ Aumento da potência de acionamento com um motor CA de veio oco (n.º 111). A potência máxima é de 27 kW/100% ED ou 40 kW/40% ED. O binário máximo é de 127 Nm/100% ED ou 191 Nm/40% ED./ Velocidades do fuso aumentadas com uma gama de 30-12.000 U/min com lubrificação por névoa de óleo/ Fornecimento de líquido de refrigeração através do fuso, incluindo um tanque externo de 400 litros com um sistema de filtro de banda de papel e uma bomba de alta pressão. Pode fornecer até 40 bar de pressão. Esta opção requer a opção do transportador de aparas/ Um transportador de aparas de correia articulada (esquerda ou direita) com um depósito de refrigeração integrado de 200 litros e uma bomba para refrigeração externa/ Uma mesa rotativa NC de 5º eixo RTA 4L-800 com um diâmetro de placa frontal de 1000 mm. A mesa foi concebida para uma configuração horizontal com fixação hidráulica/ A RTA está integrada para ficar nivelada com a mesa rígida/ Um sistema de controlo Heidenhain iTNC 530, combinado com um controlo de acionamento digital e um ecrã TFT de 15"/ Um apalpador 3D (Renishaw RMP 60) para a medição da ferramenta, que é armazenado no depósito de ferramentas e pode ser mudado automaticamente. O software do apalpador é utilizado para a determinação do ponto zero e da posição, centragem e alinhamento elétrico da peça/ Um sistema de apalpador de ferramentas (Heidenhain TT 130) para medir comprimentos e raios de ferramentas, que pode ser montado na área de maquinação e mede com uma ferramenta parada ou rotativa Opcional: 6.eixo. Mesa rotativa totalmente integrada
