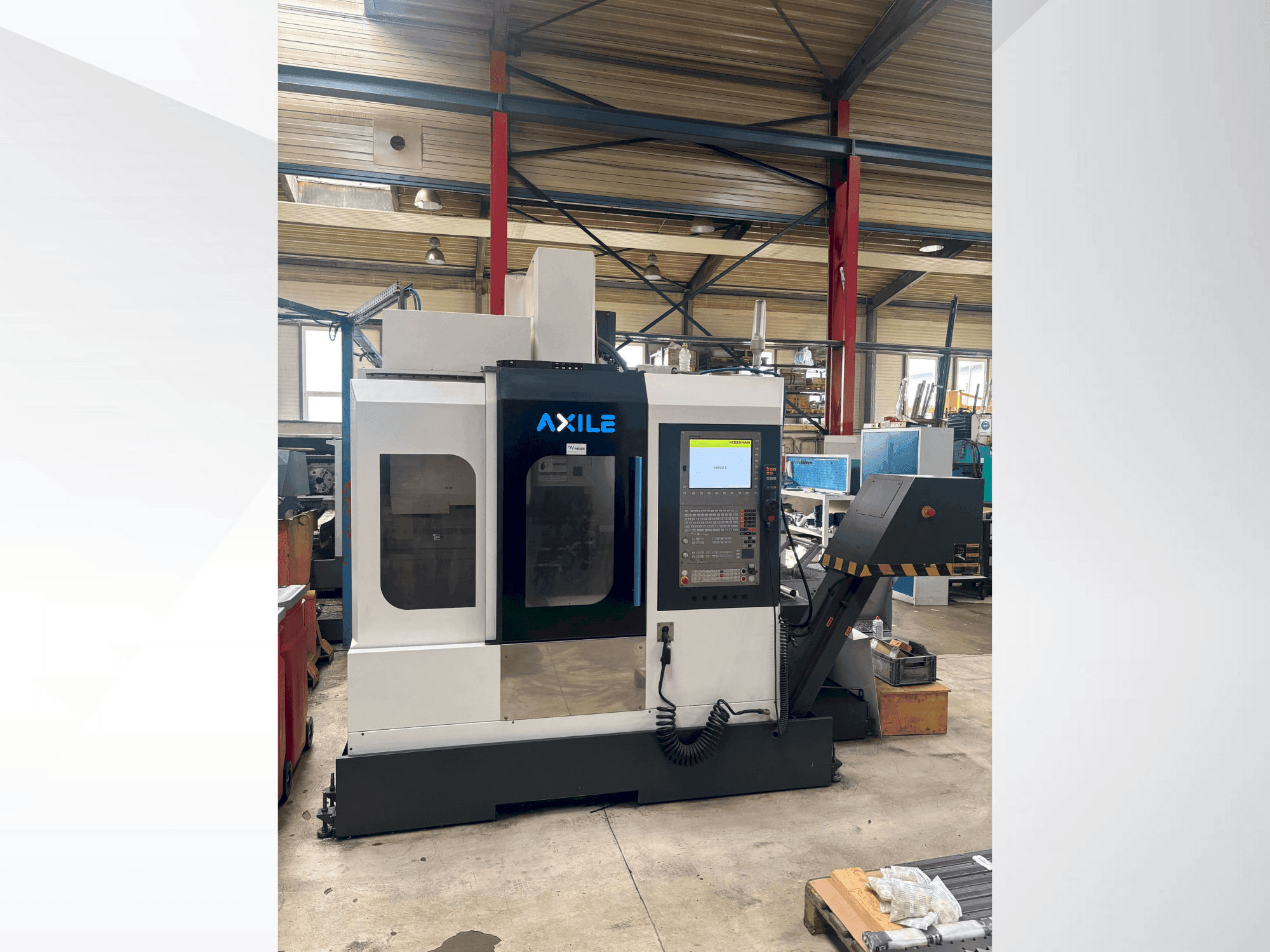

Este centro de maquinação vertical AXILE V4 de 3 eixos foi fabricado em 2019. Possui um tamanho de mesa robusto de 770 × 410 mm com uma capacidade de carga máxima de 400 kg. Equipado com um fuso ISO40 de alta velocidade com capacidade de 12.000 rpm, garante uma maquinação eficiente. A máquina inclui um trocador de braços de ferramentas 30/32 e uma velocidade de deslocação rápida de 36 m/min, aumentando a produtividade. Considere a oportunidade de comprar este centro de maquinação vertical AXILE V4. Contacte-nos para mais informações.
Visão Geral
- marca: AXILE
- ano: 2019
- MODELO: V4
- horas de produção: 2975
- tipo de aplicação: Fresagem
- Localização: Áustria
- tipo de máquina: Centro de maquinação vertical
- marca da unidade de controlo: HEIDENHAIN
Informação Técnica - AXILE V4
Unidade de Controlo
- Marca do controlo: HEIDENHAIN
- Modelo do controlo: TNC 640
Dimensões
- Profundidade da máquina: 3195 mm
- Altura da máquina: 2720 mm
- Peso da máquina: 4350 kg
Movimento
- Percurso do eixo X: 600 mm
- Percurso do eixo Y: 400 mm
- Percurso do eixo Z: 450 mm
Informações adicionais
Equipamento adicional
- Ranhuras em T: 16 × 100 mm (4 peças)
- Velocidade: Standard: 12000 rpm /Opcional: 18000 rpm ou 24000 rpm
- Potência do motor: Heidenhain: 10/12,5 kW /Siemens: 10,5/15,8 kW /Fanuc: 11/15 kW/ Opcional: 20 kW
- Controlo da precisão axial (AAC) / Supervisão da vibração do veio (SVS) / Controlo do posicionamento da ponta da ferramenta (TPC)
- Standard: 30 ou 32 ferramentas/ Opcional: 40 ferramentas
- Porta-ferramentas: BT / CAT / DIN 40 / HSK 63 /Tempo de troca (ferramenta a ferramenta): 1,55 s (50 Hz) / 1,31 s (60 Hz)
- Máximo. Dimensões da ferramenta: Diâmetro: Ø75 mm (Ø125 mm com compartimento vizinho vazio) / Comprimento: 300 mm /Peso: 7 kg
- Trocador de ferramentas (ATC) Tipo: Troca de braço
- Fuso em linha ISO40 (12000 rpm, com função CTS) / Refrigerador de óleo do fuso / Trocador de ferramentas de braço (30/32 ferramentas)
- Tanque de refrigeração (20 bar) / Transportador de aparas raspadoras / Codificador linear para os 3 eixos / Dispositivo de retro-lavagem / Pistola de lavagem / Permutador de calor / 4º eixo preparado (circuito de comutação)
Benefícios da máquina
Benefícios técnicos da máquina
- Mesa: tamanho: 770 × 410 mm / altura: 820 mm / máx. Carga: 400 kg
- Precisão: precisão de repetição (x/y/z): ±0. 01 mm / precisão de posicionamento: 0. 01 mm ao longo de 300 mm / velocidade de avanço (avanço rápido): 36 m/min (x/y/z)
- Trilhos de guia: trilhos de guia linear (esfera de 35 mm) x: 300 mm de distância/ y: 620 mm /distância z: 400 mm/ distância
- Acionamento dos eixos: fusos de esferas recirculantes: Ø32 × p12 × c3 (para x, y, z)
- Peso máximo. Peso da carga: 160 kg (standard) / 200 kg (opcional)
- Área do chão: 3195 × 1910 mm
- Centro do fuso até à proteção do eixo z: 475 mm/nariz do fuso até à mesa: 100-550 mm
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
