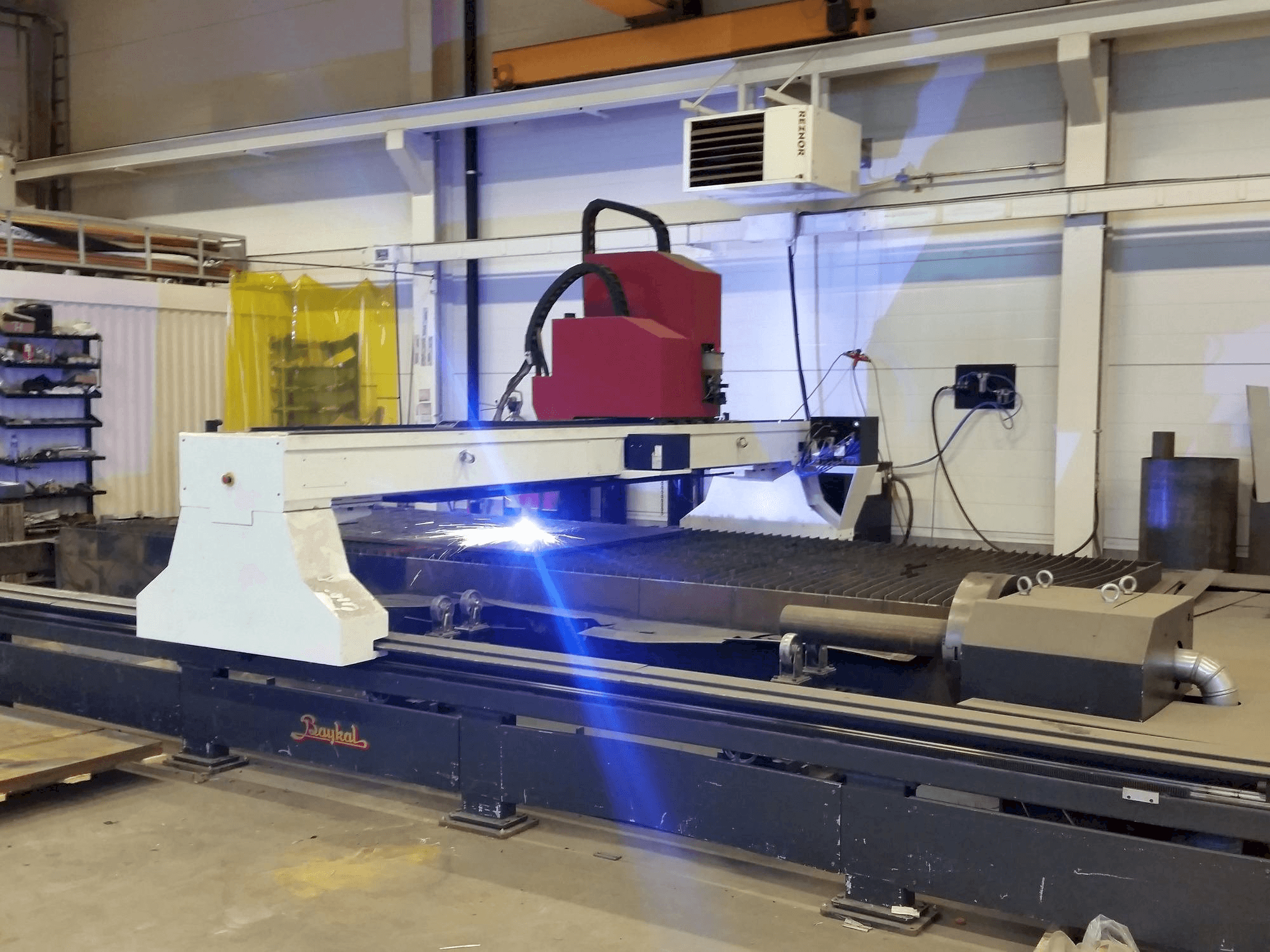

Baykal - BPL-H 2006 HPR 260XDNO-PLA-BAY-2015-00001

Benefícios da máquina

Benefícios qualitativos da máquina

• A mesa de corte é construída de forma independente da viga transversal e da estrutura da máquina, para obter uma precisão de posicionamento sob qualquer peso sobre a mesa.
• A cabeça de corte dispõe de sensores para a regulação automática da altura de corte da cabeça de corte.
• Proteção contra colisão na cabeça de corte de plasma, a máquina vem com equipamento elétrico para: 400v
• Mesa de corte seccionada integrada com sistema de extração automático, escotilhas de extração que se abrem na superfície de trabalho para uma melhor extração, cabeça de corte plasma: incluindo corrente de tração por cabo
• " unidade de alimentação de plasma de alta definição, software de programação para colocação/otimização de peças via pc, regulador: saída única
• Consola de gás manual/automática para seleção de gases de plasma e aditivos, unidade de filtro de ar de alta capacidade para recolha de poeiras e fumos (opcional), conjunto de mangueiras: conjunto de mangueiras para fonte de corte, fornecimento de gás: conjunto de mangueiras para fornecimento de gás
• Um conjunto de consumíveis (bicos, eléctrodos, suporte de bicos, colectores, etc. ), velocidade de posicionamento: até 20 000 mm/min
• Temperatura de trabalho: entre -10° c e +30° c, sistema de exaustão: operado por cnc com escotilhas pneumáticas, eixos motores: lado esquerdo e direito dois servomotores de corrente alternada sem escovas, eixos transversais y: dupla face através de acionamento por cremalheira e pinhão, eixo x do motor: servomotor de corrente alternada sem escovas, eixo transversal x: através de acionamento por cremalheira e pinhão e engrenagem
• Funcionamento do eixo y: funcionamento longitudinal bilateral, funcionamento do eixo x: funcionamento transversal bilateral, guia do eixo y: guias lineares, guia do eixo x: guia linear, guia do eixo x: guia linear
• Fonte de plasma: hypertherm hydefinition plasma hpr260xd com consola de gás automática, controlo: technos pc12 (fabricado nos eua) baseado em windows, pacote de software: lantek nesting software para pc (lantek expert ii)

Benefícios técnicos da máquina

• Função de corte de tubos Ø50-600mm
• Cabeça de bisel
• Unidade de perfuração e roscagem de 6 estações, perfuração máx. Ø20mm, roscagem máx. Ø16mm
• Painel de controlo estacionário em vez de painel na lança de corte, posicionado no lado esquerdo da máquina quando visto de frente.
• Largura de corte: 2200 mm
• Comprimento de corte : 6400mm
• Servoaccionamento sincronizado de dupla face no eixo y = movimento longitudinal da cabeça de corte
• Servoaccionamento sincronizado único no eixo x = movimento transversal da cabeça de corte
• Servomotores de corrente alternada (sem escovas)
• Velocidade de posicionamento rápida 20 mt/min com precisão de posicionamento de ± 0,05 mm
