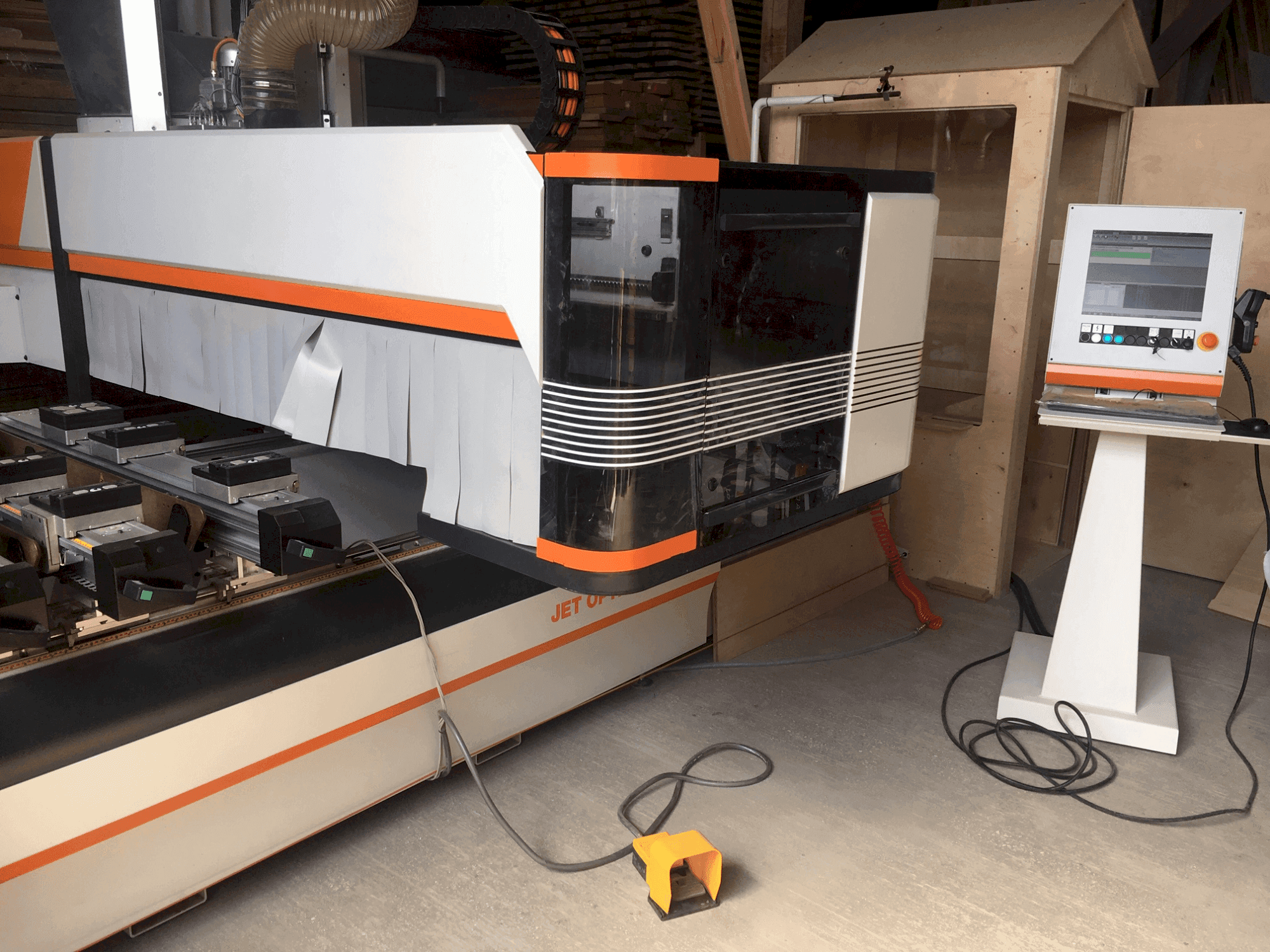

BUSELLATO Jet Optima T5

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - A altura de trabalho do eixo z axial da máquina é de 180 mm. As velocidades reais de posicionamento dos eixos são as seguintes eixo x: 70 m/min eixo y: 60 m/min eixo z: 30 m/min
  • - As principais características incluem: cad integrado com funções de reflexão, rotação, repetição, etc.
  • - O sistema operativo permite o controlo em tempo real da máquina, o controlo automático da velocidade de trabalho com otimização da rota, o sistema automático de lubrificação centralizada.
  • - Visualização de representações 2d e 3d de peças de trabalho, magazine circular de ferramentas hsk 63 de 12 ferramentas.
  • - Programação paramétrica que permite a utilização de fórmulas matemáticas, trigonométricas, trigonométricas inversas e lógicas, com 300 variáveis para a execução destas fórmulas.
  • - Visualização e rotação de vistas horizontais e verticais, redução automática da velocidade de alimentação com base no funcionamento do inversor.
  • - Programação simples e multifuncional em várias vistas, carregador linear de ferramentas hsk 63 de 10 ferramentas.
  • - Controlo automático da velocidade para o engate da ferramenta, movimento do eixo y facilitado por fusos de esferas.
  • - Recuperação dos parâmetros da ferramenta a partir do programa, deslocamento do eixo x conseguido através de um contacto de cremalheira e pinhão curvo convexo.
  • - Programação de nível superior (if-end-if) com macros, importação de ficheiros dxf para o formato ascii.
• Benefícios qualitativos da máquina:
  • - Correção automática do raio da ferramenta, cabeça de perfuração 18m (8x + 5y), 6 brocas horizontais (4x - 2y), serra circular: 120 mm.
  • - Otimização do percurso da ferramenta entre maquinações, cabeça de 5 eixos "jet 5" refrigerada a água com fixação de ferramentas hsk 63, b: +185° a -95°, c: +/- 360°, área de trabalho: 3050 x 1250 mm.
  • - Representação gráfica das definições da biblioteca de ferramentas, visualização da velocidade do fuso e posições agregadas.
  • - Simulação 2d e software de cálculo de tempos de ciclo, sinopses de controlador e diagnóstico para facilitar o funcionamento da máquina.
  • - Impressão e impressão gráfica de peças programadas com códigos iso, software de controlo de máquinas genesis evolution.
  • - Os programas podem ser facilmente revistos através da função de "pré-visualização", estrutura da máquina electrosoldada e consola móvel com placas de liga de aço reforçadas e nervuradas, especialmente reforçadas nos pontos de maior carga.
  • - Funções de diagnóstico manual e de máquina com sugestões de reparação em tempo real e assistência gráfica.
  • - Assistência gráfica durante a programação da máquina. O sistema de programação de máquinas permite a repetição de listas de programas e a execução de programas personalizados.
  • - Importação de ficheiros de texto iso, função "hold" com tapete de segurança, movimento do eixo z facilitado por fusos de esferas.
  • - Edição ao longo de curvas e arcos para altura de caracteres, espaçamento, espaçamento entre linhas e espaçamento entre letras, fuso de eléctrodos "sc" 11 kw - velocidade 20. 000 rpm hsk, consola de pc com sistema operativo windows, monitor lcd de 17".

Informações adicionais

• - O equipamento da máquina inclui: Software de controlo Jet Cad. Bomba de vácuo de 90 m3/h. Ponto de extração centralizado. 6 vigas "IMC". 6 ventosas de 80x155 mm. 6 ventosas de 55x155 mm.
