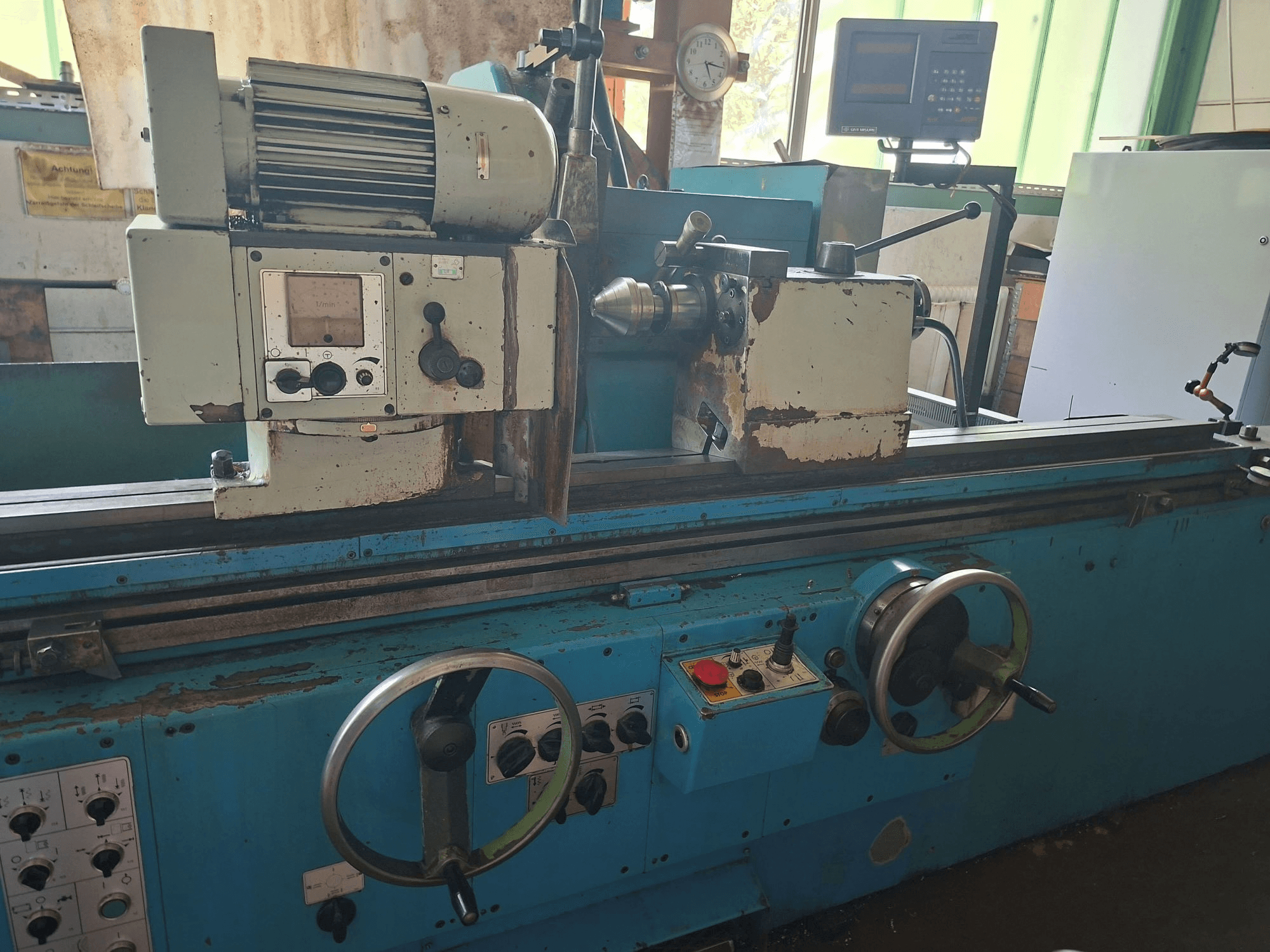

Cetos - BHU 50 A x 2000DE-GRI-CET-1999-00001

- Diâmetro de oscilação: 500 mm

- Distância entre eixos: 2000 mm

- Dimensões do rebolo (diâmetro x largura x furo): 500 x 80 x 203 mm

- Diâmetro do rebolo após desgaste parcial: 380 mm

- Diâmetro mínimo de giro retificado com remaçamento desgastado (380 mm): 70 mm

- Largura máxima do disco de retificação: 200 mm

- Largura máxima do conjunto de rebolos composto por várias peças: 200 mm

- Soma máxima das larguras individuais dos discos num conjunto de várias peças: 200 mm

- Diâmetro de rotação no apoio fixo aberto: 110 mm

- Cônico no fuso do cabeçote de trabalho: MORSE 5

- Cônico na manga do contraponto: MORSE 5

- Diâmetro do mandril de fixação: 200 mm

- Diâmetro de giro no apoio fixo fechado: 110 mm

- Furo na manga do fuso de retificação interna: 100 mm

- Ângulo de rotação do cabeçote de trabalho: +95° / -5°

- Ângulo de rotação do cabeçote de retificação: ±45°

- Ângulo de rotação da mesa superior com distância entre eixos de 2000 mm: +5° / -3°

- Peso da máquina com acessórios de série (com distância entre eixos de 2000 mm): 6700 kg

- Velocidades do fuso da cabeça de trabalho (variáveis de forma contínua): 18–112 min⁻¹ / 90–560 min⁻¹ (1.ª fila / 2.ª fila)

- Curso longitudinal mínimo da mesa: 1 mm

- Curso longitudinal máximo da mesa (com distância entre eixos de 2000 mm): 2290 mm

- Deslocamento transversal do cabeçote de retificação: 415 mm

- Deslocamento rápido hidráulico do cabeçote de retificação: 60 mm

- Velocidade da mesa (variável de forma contínua): 0,05 - 4 m/min

- Deslocação transversal do cabeçote de retificação por avanço automático: 0,2 mm/ø

- Deslocamento transversal do cabeçote de retificação por avanço automático para retificação de precisão: 0,15 mm/ø

- Avanço automático do cabeçote de retificação nas inversões da mesa para retificação por penetração: 0,0005–0,01 mm/ø

- Avanço automático do cabeçote de rebarbamento nas inversões da mesa para retificação transversal: 0,005–0,05 mm/ø

- Velocidade de avanço automático do cabeçote de retificação durante a retificação por penetração: 1 mm.min⁻¹

- Velocidade de avanço para avanço por faísca: 0,015 mm/min

- Potência total necessária dos motores elétricos: 16 kVA

- Potência do motor do cabeçote de rebarbamento: 9,5 kW

- Peso máximo admissível da peça entre pontos de apoio: 300 kg

- Peso máximo da peça em saliência (incluindo o dispositivo de fixação): 60 kg

- Avanço de alimentação da mesa: 6 m/min
