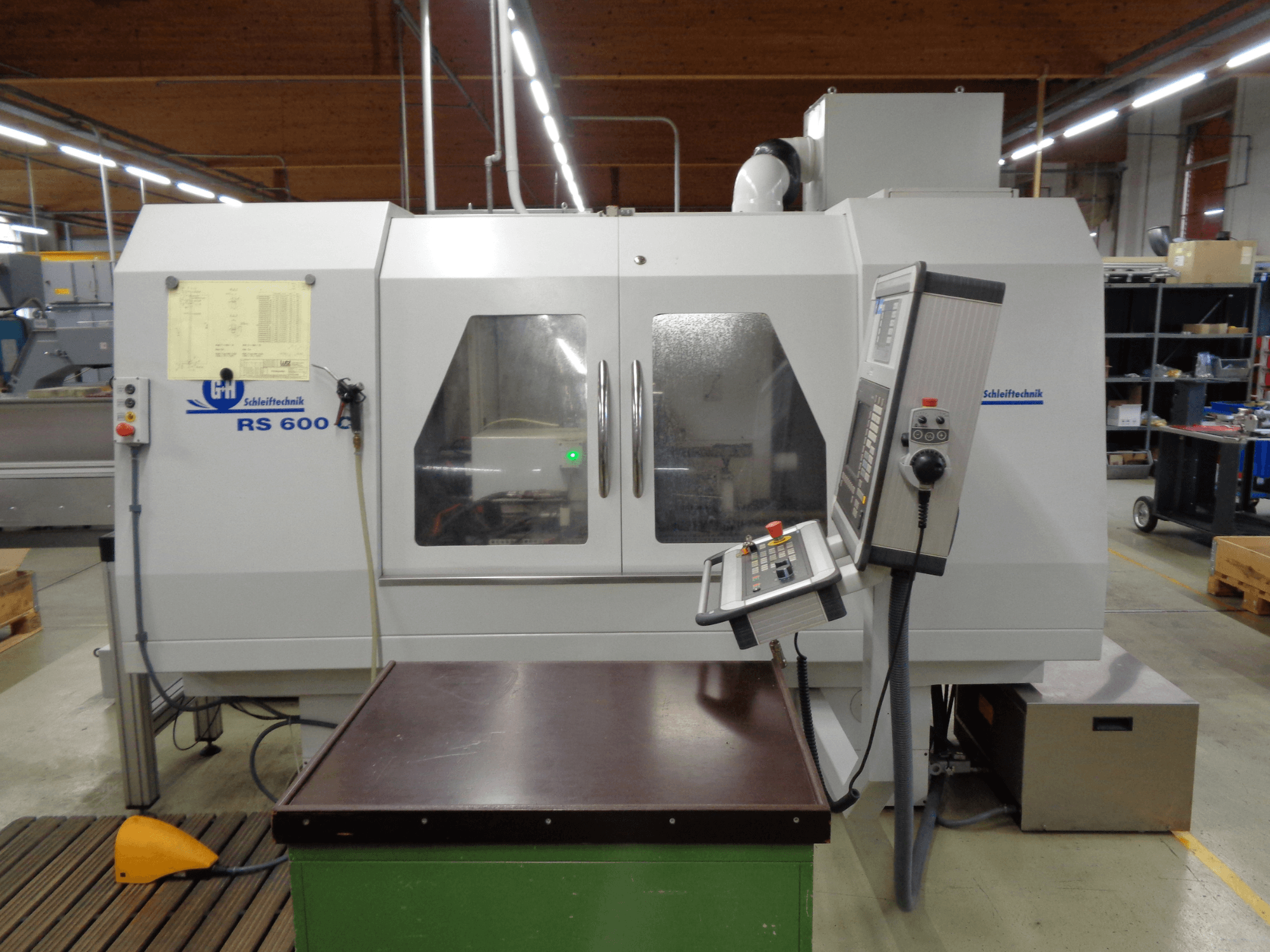

GEIBEL & HOTZ - RS 600 C DE-GRI-GEI-2015-00001

• Distância entre centros: 600 mm

• Altura do centro: 140 mm

• Diâmetro máximo de oscilação: 275 mm

• Peso máximo da peça de trabalho entre centros: 100 kg

• Torque máximo da peça de trabalho (voando): 40 Nm

Eixo da peça de trabalho

• Cónico: MK4 e KK5

Cabeçote móvel

• Sistema: Mola de pressão de parafuso cilíndrico

• Funcionamento: Manual através de alavanca manual

• Curso da fresa: aprox. 40 mm

• Cone: MK4

Eixo de retificação

• Disposição: Esquerda

• Potência do motor: 5,5 kW

• Velocidade: 700-2100 rpm

• Rolamento: Rolamentos de precisão

• Lubrificação: Lubrificação vitalícia

Roda de moagem

• Tamanho padrão: 400 × 50 × 127 mm

• Dimensões: 400 × 50 × 127 mm

• Furo: 127 mm

• Largura: 20-50 mm

• Cone: 5°

• Diâmetro máximo: 55 mm (referência do cone)

• Diâmetro da flange: 175 mm

• Gama de velocidades: 15-35 m/s (controlo de velocidade de corte constante)

Eixos

Eixo X

• Acionamento: Eletromecânico com fuso de esferas

• Velocidade de avanço: 0,01-8000 mm/min

• Configuração: Volante elétrico ou botões de direção

• Sistema de medição: Escala de vidro, resolução 0,0005 mm

Eixo Z

• Acionamento: Eletromecânico com fuso de esferas

• Velocidade da mesa: 0,01-12000 mm/min

• Configuração: Volante elétrico ou botões de direção

• Sistema de medição: Codificador rotativo, resolução 0,001 mm

Controlo / Elétrico

• Sistema de controlo: Siemens 840D

• Sistema de acionamento: Siemens SINAMICS

• Tensão de funcionamento: 400 V, 50 Hz, 3 fases

• Tensão de controlo: 230/24 V

• Potência eléctrica instalada: aprox. 14 kW / 18 kVA

• Equipamento do armário elétrico: Iluminação interior

• Tomada de serviço: 230 V / 3 A

Pneumática / Refrigerante

• Necessidade de ar comprimido: aprox. 5 bar, isento de óleo

• Capacidade do depósito de líquido de refrigeração: aprox. 300 L

• Capacidade da bomba de refrigeração: 50 L/min a 3,5 bar

• Capacidade da bomba de limpeza: 20 L/min a 1,5 bar

Dados de funcionamento

• Horas de funcionamento: 2.420 horas

Equipamento adicional

• Unidade de extração de ar

  • Capacidade: aprox. 1000 m³/h

  • Dimensões: aprox. 460 × 840 × 580 mm

• Mandril de três mandíbulas

  • Diâmetro: 160 mm

  • Funcionamento: Manual

  • Peso: aprox. 10 kg
