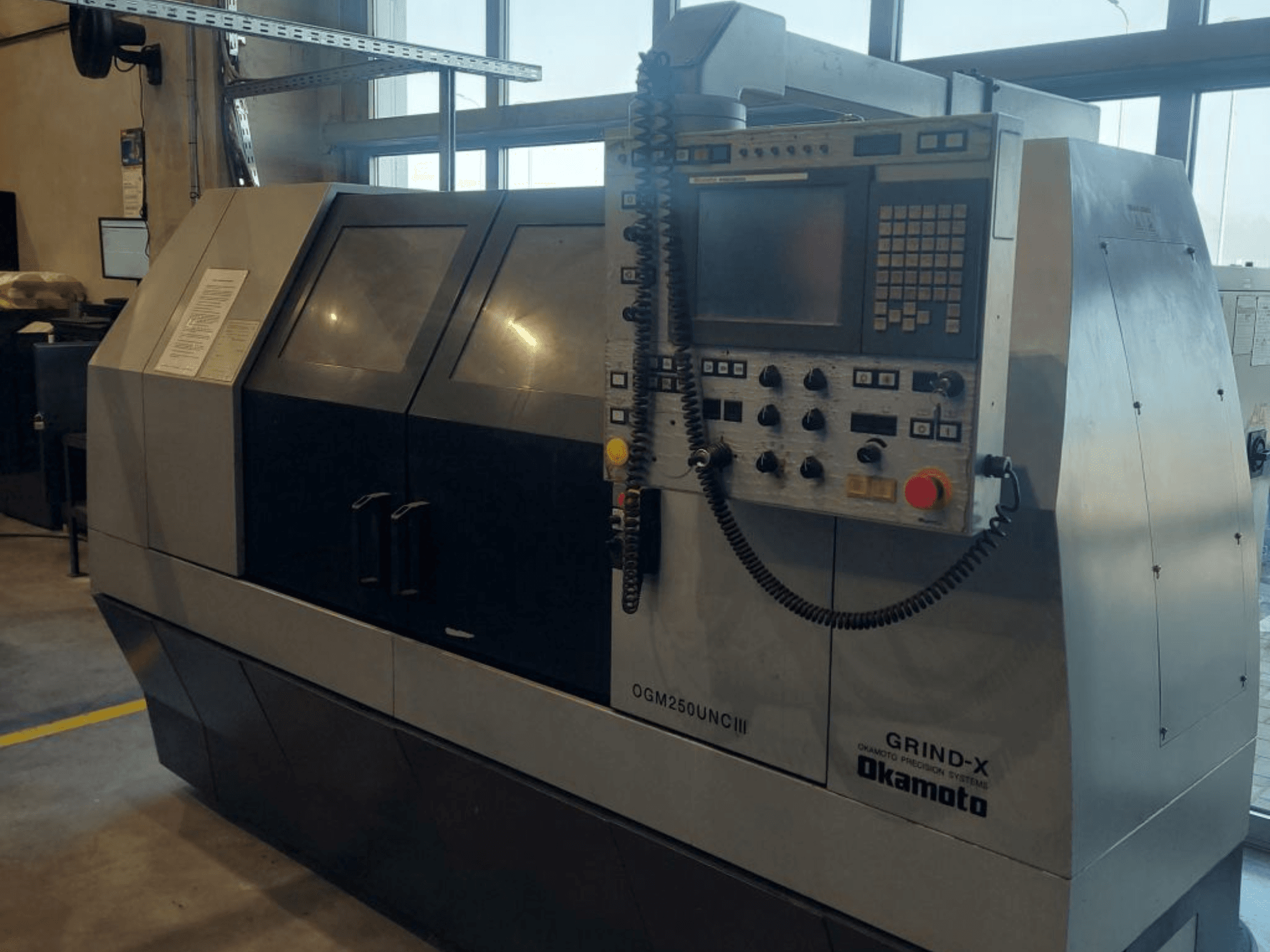

OKAMOTO - OGM 250 UNC III HR-GRI-OKA-2015-00001

Distância de oscilação sobre a mesa: 220 mm

Distância entre centros: 500 mm

Diâmetro máximo de usinagem: 200 mm

Peso máximo da peça entre centros: 50 kg

Peso máximo da peça no mandril: 20 kg

Dimensões do rebolo: Ø305 × 25 × Ø127 mm

Velocidade do rebolo: 1 880–2 210 rpm

Velocidade periférica máxima: 30 m/s

Avanço rápido no eixo X: 4 000 mm/min

Ângulo de rotação da cabeça de retificação: ±30°

Avanço rápido no eixo Z: 8 000 mm/min

Incremento mínimo de entrada: 0,0001 mm

Fuso do cabeçote de trabalho: Fuso combinado fixo e rotativo

Cônico central do cabeçote de trabalho: MT n.º 3

Diâmetro do orifício passante do cabeçote de trabalho: Ø18 mm

Velocidade do cabeçote de trabalho: 10–500 rpm

Ângulo de rotação do cabeçote de trabalho: +30° a -90°

Curso do fuso do contraponto: 20 mm

Cônico do centro do contraponto: MT n.º 3

Capacidade do depósito de líquido de arrefecimento: 120 litros

Capacidade do depósito de lubrificante: 3 litros

Dimensões da máquina: 2 851 × 1 735 × 1 710 mm

Alimentação elétrica: 200 V, 50 Hz, trifásica, 3 fios

Carga total conectada: 15 kVA / 10,5 kW

Corrente máxima em plena carga: 50 A

Motor de maior potência: 5,5 kW / 22 A

Circuito de controlo: CA 100 V / CC 24 V

Estado: Operacional
