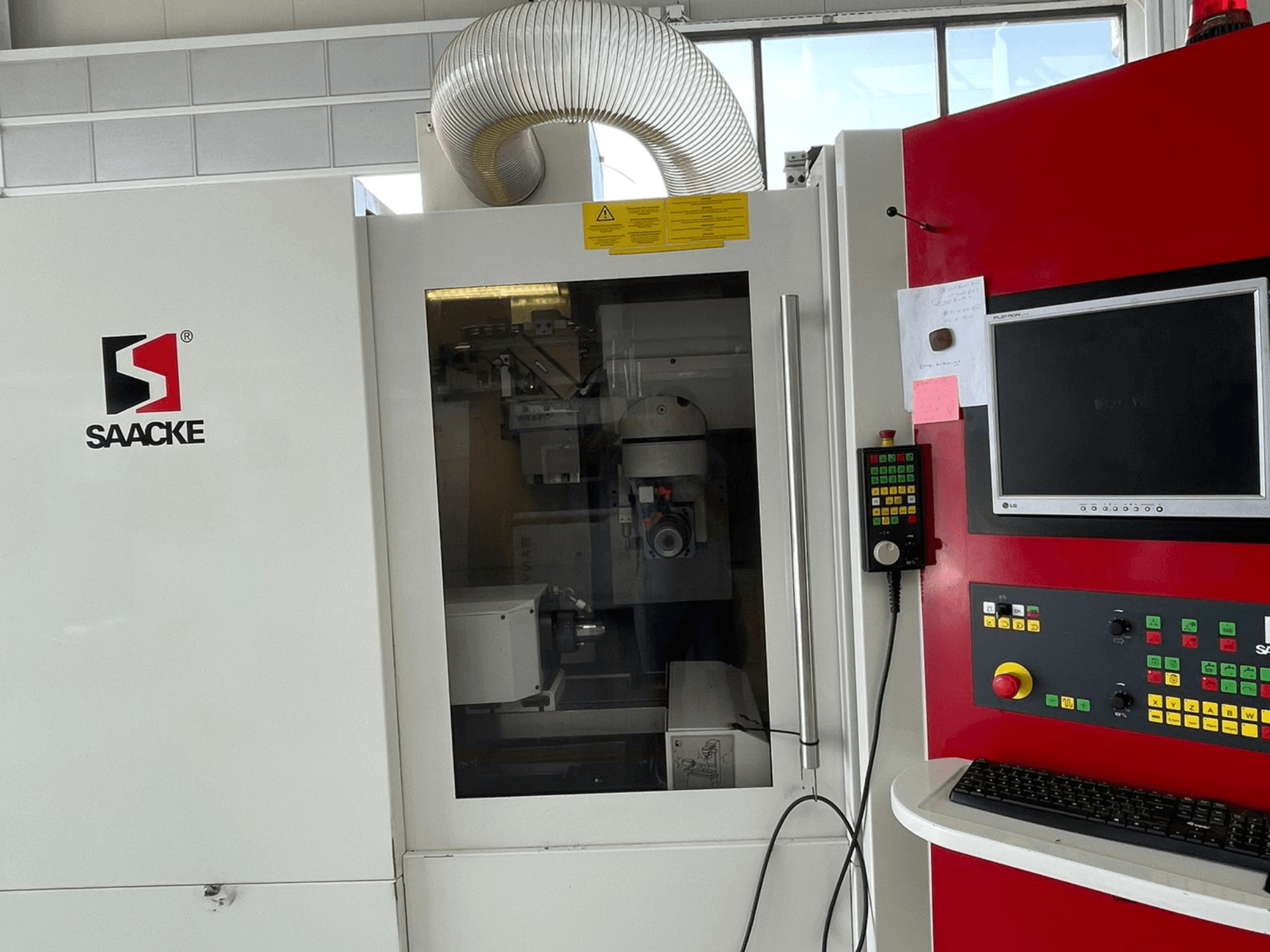

SAACKE - UWIFCH-GRI-SAA-2008-00001

• Eixo A do porta-peças: Acionamento direto/motor de veio oco; precisão de indexação ±15"; possibilidades de indexação 1-999; erro de passo acumulado a 100 mm: 8 µm; velocidade máx. 600 rpm

• Porta-ferramentas: ISO 50

• Manga de suporte da folga do fuso: máx. 28 mm (com fixação automática: Ø20 mm)

• Potência nominal de acionamento:

  • Eixo de retificação S1-100%: 7,5 kW; pico: 16 kW

  • Deslocação longitudinal do eixo X: 2 kW

  • Suporte da peça de trabalho do eixo A: 2 kW

  • Deslizador transversal do eixo Z: 2 kW

  • Altura do carro da cabeça de retificação do eixo Y: 2 kW

  • Rotação da cabeça de retificação do eixo B (mesa rotativa): 2 kW

• Sistemas de medição de posição:

  • Eixo A: Sistema de medição direta

  • Eixos B, X, Y e Z: Sistema de medição indireta

  • Resolução X/Y/Z: 0,0001 mm (0,1 µm)

  • Resolução A/B: 0,0001°

• Ligação eléctrica: 20 kW / 50 A; tensão de funcionamento 400 V, 50 Hz; tensão de controlo 24 V; tensão de iluminação 230 V; fusível de reserva: alimentação separada da rede

• Ar comprimido: 15-17 Nm³/h; pressão min/max 6/8 bar (600/800 kPa); qualidade ≥ Classe 4 (ISO 8573-1)

• Controlo e software: CNC NUM Axium Power 1050 com PC, memória de programa 512 k; software NUMROTOplus (dongle/hardlock necessário); pontos zero calibrados com as instruções de medição incluídas (sem pontos de referência marcados)

Equipamento adicional

• Opções de trocador de peças (automação):

  • Opção 1: Versão de recolha

    • Peça de trabalho máx: Ø20 mm × 120 mm; 1 kg

    • Capacidade por palete:

      • Ø3,0-5,0 mm haste: 40 unidades

      • Ø5,1-8,0 mm: 32 peças

      • Ø8,1-11,0 mm: 28 pçs

      • Ø11,1-14,0 mm: 24 peças

      • Ø14,1-20,0 mm: 20 peças

  • Opção 2: carregador de corrente (com pinça)

    • Capacidade: 64 peças de trabalho

    • Máx. peça de trabalho: Ø32 mm × 200 mm; 2,5 kg

    • Caraterísticas: Carregamento caótico de diferentes peças de trabalho; possibilidade de troca automática de pinças

    • Mangas de fixação: Ø6, 8, 10, 12, 14, 16, 20

• Opção de carregador de corrente externo: aumenta o peso da máquina para aprox. 3.800 kg e o espaço para 3.000 mm × 1.875 mm

• Sistema de filtragem do líquido de refrigeração (TRANSOR): A ser fornecido pelo cliente; ar para retrolavagem aprox. 700 Nl/min durante 5 min a cada 6-9 horas
