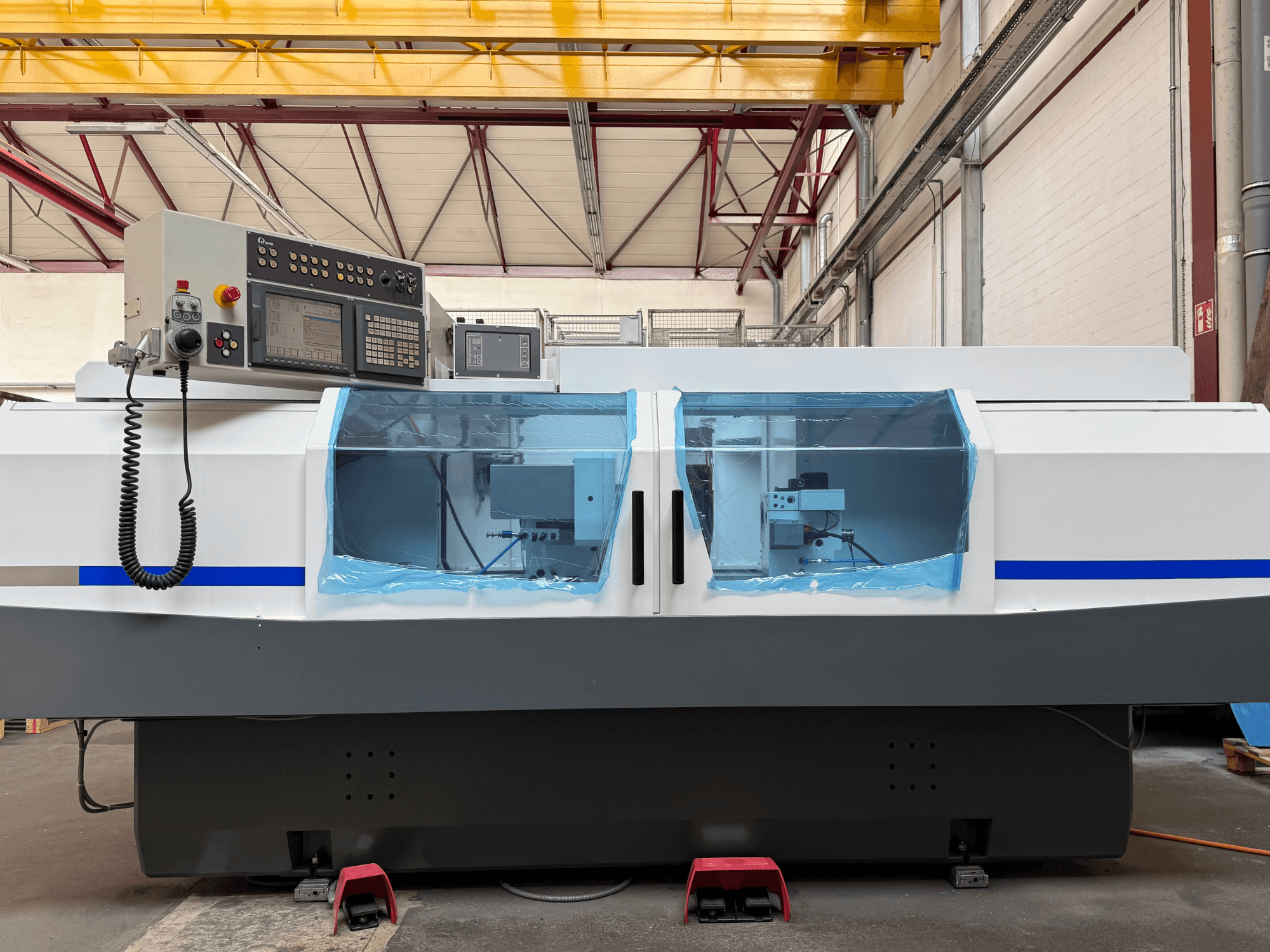

STUDER - S33 CNCCH-GRI-STU-2005-00001

- totalmente revisto em 2026

- Horas de funcionamento: 0 h após a revisão

- Altura central: 175 mm

- Distância entre eixos: 1000 mm

- Base da máquina: Granitan S103 de fundição mineral

- Cursos: 285 mm (eixo X) x 1150 mm (eixo Z)

- Acionamento do eixo X: servomotor CA e parafuso de esferas, ângulo de 0°, velocidade de avanço de 0,001–5,000 mm/min

- Acionamento do eixo Z: servomotor CA e parafuso de esferas, velocidade de avanço de 0,001–10,000 mm/min

- Sistema de medição: Escala incremental para os eixos X e Z, resolução de 0,0001 mm

- Cabeça de retificação: universal para retificação externa e interna, serrilha de Hirth de 1° (-15° a +195°)

- Eixo-motor (Pos. 2): 7,5 kW, 1 400 a 3 200 rpm, velocidade de corte programável máx. 50 m/s

- Proteção de retificação externa: Disco de dimensão D. 500 × 63 mm F1 (80 mm F5) com proteção automática de contacto

- Fuso de retificação interna (Pos. 3): Fuso de retificação interna Studer acionado por correia (180°) com inversor de frequência

- Cabeça de trabalho: universal, montada em rolamentos de rolos, cônico MK5, ponta exterior cilíndrica D. 70 mm, furo do fuso D. 28 mm, bloqueio manual do fuso

- Acionamento do cabeçote de trabalho: servomotor CA de 1,8 kW, gama de velocidades de 1 a 1500 rpm, velocidade de avanço por impulsos de 1 a 50 rpm

- Peso da peça: Máx. 80 kg entre centros

- Contraponto: cônico MK4, curso de 35 mm, diâmetro da haste de 50 mm, retração hidráulica da haste com monitorização, ajuste fino manual de +/- 0,04 mm

- Elevadores pneumáticos: elevação pneumática para facilitar a deslocação da cabeça de trabalho e do contraponto

- Sistema de controlo: Fanuc 21i-TB com ecrã tátil a cores de 10,4", PLC integrado, 32 KB de memória de utilizador, 400 posições de armazenamento de programas

- Alimentação elétrica: 400 V ± 10 %, 50 Hz ± 1 Hz, tensão de controlo de 24 V CC

Equipamento opcional:

- Detecção de contacto Dittel Sensitron 6 com sensor magnético (1 unidade)

- Sonda ativa Movomatic C25 LP

- 3 unidades de elementos de nivelamento

- Unidade de ar condicionado para armário elétrico

- Unidade de comando portátil Euchner

- Apoio giratório para retificação interna

- Posição de estacionamento para o contraponto

- 3 eixos de retificação interna Studer acionados por correia (24 000 rpm / 40 000 rpm / 60 000 rpm)

- Pedal para comando manual do eixo C com portas abertas

- Pedal para acionamento do dispositivo de fixação (contraponto)

- Interface elétrica para afiação rotativa (eixo opcional)

- Controlo de medição durante o processo Movomatic ES 124 (cabeça de medição opcional)

- 8 flanges de rebolo usados para retificação externa

- Vários centros MK4 novos

- Vários aparadores

Capacidades adicionais:

- Capaz de retificação de roscas e de formas (o software deve ser solicitado diretamente à Fritz Studer AG)
