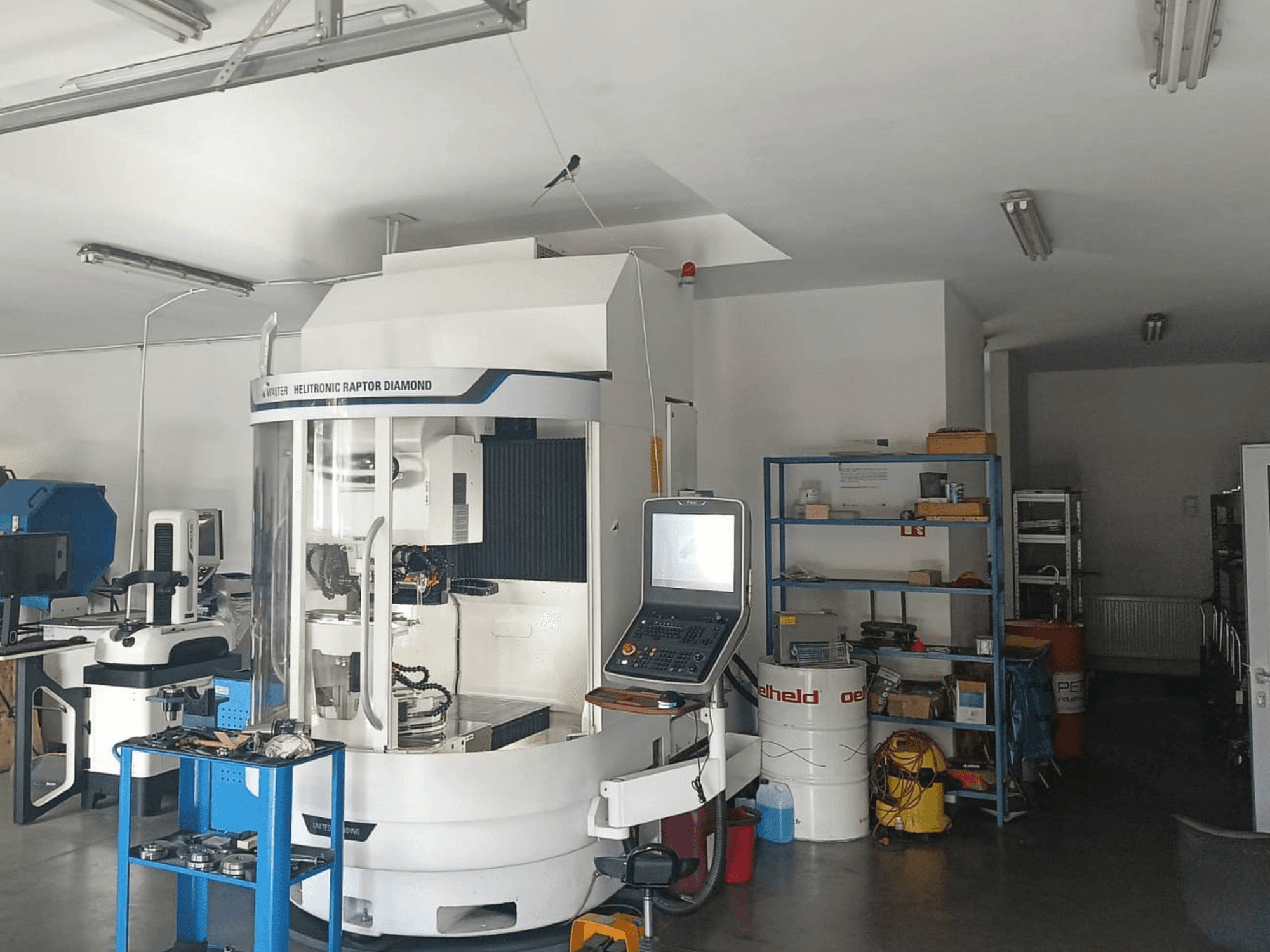

WALTER - HELITRONIC RAPTOR DIAMONDPL-GRI-WAL-2023-00001

• Tempo de funcionamento: aprox. 4 371 h

• Intervalo de trabalho:

  • Diâmetro da ferramenta: Ø3–290 mm (opcional até Ø400 mm, dependendo da configuração)

  • Comprimento máximo da ferramenta: 270 mm (opcional até 350 mm, dependendo da configuração)

  • Peso máximo da ferramenta: 50 kg

• Eixos:

  • Número de eixos CNC: 5

  • Velocidade dos eixos lineares: até 15 m/min

• Fuso:

  • Diâmetro máximo do rebolo: Ø200 mm

  • Interface: HSK

  • Fuso de dupla extremidade, acionado por correia

• Retificação / Erodência:

  • Retificação e eletroerosão numa única configuração

  • Para ferramentas de metal duro, HSS, PCD e CBN

  • Configurável para até 3 elétrodos e 3 rebolos, ou, em alternativa, até 6 rebolos

• Controlo / Conceção da máquina:

  • Controlo CNC WALTER / UNITED GRINDING

  • Área de trabalho fechada com porta de proteção automática

• Opções/características da máquina instaladas:

  • Mesa superior

  • Escalas de vidro

  • Eixo A reforçado, até 750 rpm

  • Preparação para calibração automática/sonda

  • Sonda de medição do rebolo

  • Sistema automático de extinção de incêndios com deteção de fugas

  • Compatível com TS-Remote

  • Suporte para teclado

  • Sensor de fuga de óleo

  • Ligação para sistema de filtragem externo

Equipamento adicional

• Sistema automático de carregamento/manipulação de ferramentas com haste (carregador/manipulador automático de ferramentas)

• Sistema de arrefecimento do processo

• Sistema de filtração e circulação de líquido de arrefecimento/dielétrico

• Sistema de refrigeração/dielétrico

• Porta-ferramentas

• Flanges/adaptadores

• Acessórios para rebolo/elétrodo

• Automação/manuseamento:

  • Carregador TOP

  • 12 paletes

• Filtração/arrefecimento/extração:

  • Sistema de extração de névoa de óleo

  • Silenciador de extração

  • Unidade de arrefecimento de óleo

  • Sistema de filtragem com depósito e bomba

• Fixação de peças/ferramentas:

  • Pinças de 6–16 mm

  • Pinças de 16–32 mm

  • Pinças 351 ES: 6, 8, 10, 12, 16 mm

  • 4 conjuntos de pinças 351 ES

  • Pinças: 6, 8, 10, 12, 14, 16, 18, 20, 25 mm

  • Suporte automático 6–16 mm

  • Suporte automático E386, 16–27 mm

  • Suporte hidráulico manual, diâmetro 32 mm

  • Encaixe ISO 50

  • Eixo ISO 50

  • 2 suportes de elétrodo HSK de 50 mm

  • 4 suportes para rodas abrasivas HSK de 45 mm

  • Suporte de disco de retificação para afiação

  • Conjunto de discos de retificação Adaptador de medição

  • Disco de calibração HSK

  • Rolo de calibração

• Medição:

  • Dispositivo de medição Heliset Plus

• Software/opções/pacotes:

  • Tool Studio para PC

  • Ferramentas de passos do Tool Studio

  • Opção de afiação P-System a 45 graus

  • Pacote de ferramentas de perfuração em madeira P36

  • Pacote de brocas

  • Pacote Hoger P58

• Consumíveis:

  • 4 x 208 l de fluido dielétrico
