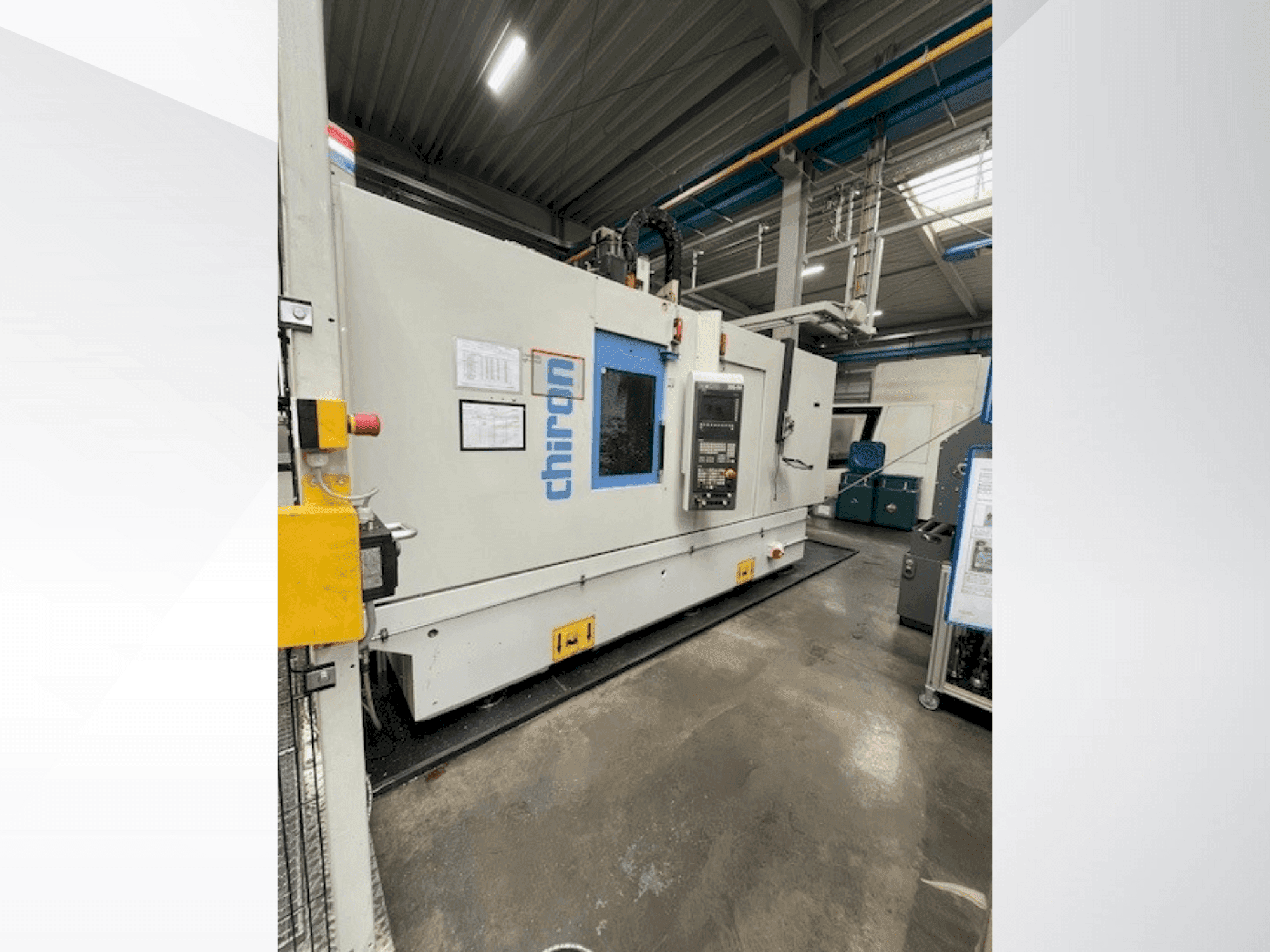

CHIRON - DZ18WDE-MIL-CHI-2018-00001

Equipamento Adicional

• - OPCIONAL: robô, célula completa incluindo correias transportadoras, PLC, estação de viragem

Informações adicionais

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - Posições da ferramenta: 2x35
  • - Comprimento máximo da ferramenta: 380 mm

Informações adicionais

• - Painel de proteção contra salpicos com área de trabalho totalmente fechada/ com porta de carga, protegida eletricamente/ incluindo janelas de segurança substituíveis/ Divisória da zona de trabalho com grelhas de aço inoxidável/ Altura 2340 mm acima do chão, incluindo luz da máquina/ Mini-painel de controlo com botão de arranque e reset para organização de paletes M61/M62/ Dispositivo integrado de troca de peças IWW 0/180°/ para um ótimo fluxo de aparas com divisória central em chapa de aço/ Tempo de troca da peça de trabalho aprox. 3,5 segundos, dependente do peso, auto-regulável/ graças ao controlo de velocidade com auto-aprendizagem. Carga de transporte por lado 0 - máx. 250 kg/ Máx. 120 kg de diferença de peso entre os dois lados da mesa./ Cada lado da mesa está preparado para a instalação de um conjunto de mesa giratória. Distância entre o suporte do fuso e o centro/ponto de rotação /WW mínimo 75 mm/ Percursos de deslocação: Eixo X 630 mm/ Eixo Y 530 mm/ Eixo Z 450 mm/ Sistema de lavagem do tanque com ligação do líquido de refrigeração/ Mesa rotativa NC, tipo ATU 200/ Integrado no dispositivo integrado de troca de peças IWW 0/180°/ Com fixação hidráulica, binário de retenção 1.200 Nm,/ Repetibilidade +5" com/ placa frontal © 225 mm, com centragem® 60 -0.008,/ Contra-rolamento com fixação hidráulica, binário de aperto 800 Nm. No lado da mesa rotativa e do contra-rolamento. Raio de rotação 285 mm/ 7º ou 5º eixo NC, pronto a ligar/ Ligação pneumática regulada para ar de vedação/ Ligação hidráulica regulada para a fixação/ Passagem rotativa 2 x 5 vias/ Lado da mesa rotativa: 4 x hidráulico/pneumático, 1 x pneumático/ 4 x hidráulico/pneumático no lado do contra-apoio, 1 x pneumático/ Área de trabalho - atribuição da mesa rotativa/ AF1 Mesa rotativa ATU 200/ AF2 Mesa rotativa ATU 200/ Cabeçote de duplo fuso/ Preparada para receber 2 motores de fuso principal com fusos/ Distância do fuso no eixo X 400 mm/ Acionamento do fuso principal com 2 motores AC/ Acionado a ar, com monitorização da fixação da ferramenta/ 11,0 kW a 100% do ciclo de trabalho/ 25,3 kW a 15% do ciclo de trabalho/ Velocidade até 12.000 rpm/ Binário máximo 140 Nm/ Capacidade de perfuração 2 x 42 mm/ em aço E355/ Trocador automático de ferramentas/ com carregador de corrente de recolha robusto e totalmente encapsulado/ 2 x 35 posições de ferramenta/ Haste da ferramenta HSK-A 63 DIN 69893/ Largura máx. da ferramenta 78 mm/ Largura da ferramenta com posições livres adjacentes máx. 140 mm/ Comprimento da ferramenta máx. 380 mm/ Peso da ferramenta máx. 8,0 kg (carga máxima do carregador 240 kg)/ Tempo de troca de ferramenta aprox. 0,9 s (dependente do sistema de controlo)/ Tempo de arranque até à limalha aprox. 2,2 s (dependente do sistema de controlo)/ Acionamento de avanço para os eixos X, Y e Z/ Accionamentos digitais com sistemas de medição direta da posição, aplicação de sobrepressão/ Velocidade de deslocação rápida 75 - 75 - 75 m/min/ Aceleração do eixo 1,0 - 1,4 - 1,6 g/ Controlo CNC SIEMENS 840D linha de soluções/ incl. ecrã a cores TFT de 10,4" / teclado completo / painel de comando OP010S/ 1280 1 (TCU / NCU 720.3, 1 canal)/ Interface do utilizador Operate/ NC RAM 3 MB (máx. 1 MB disponível)/ (máx. 200 programas disponíveis)/ para a execução de programas de maquinagem segundo a norma DIN 66025/ Cartão CF com 8 GB de capacidade de armazenamento (máx. 3 GB disponíveis)/ Indicação de potência, horas de funcionamento e contador de peças no ecrã, Bloqueio do ecrã, autorização de acesso através de interrutor de chave, Diagnóstico NC com função de ajuda, diagnóstico da máquina, Interface USB no painel de controlo. Controlo de avanço com controlo dinâmico de avanço, paragem orientada do fuso, reinício no programa, Tecnologia de sub-rotinas em linguagem de alto nível e parâmetros, Programação simultânea, suporte de ciclos, Ciclos de perfuração G81-G89, padrões de perfuração e fresagem, Medição nas funções JOG, M e T, Desvios da ferramenta para geometria, desgaste, 4 desvios de ponto zero armazenáveis G54-G57, 30 desvios do ponto zero através das funções G Programável, Correção do raio da ferramenta com cálculo do ponto de intersecção, Inserção de chanfros e raios, raios de transição, Programação de contornos, fator de escala, espelhos, Coordenadas polares, interpolação circular (programação de círculo completo). Interpolação 3D, interpolação helicoidal. Devido à invenção com ondas sonoras frescas/ A cablagem de rede não está incluída. Transportador de aparas (correia raspadora)/ Capacidade do depósito 200 l/ Potência da bomba 250 l/min a 1,4 bar/ Limpeza do líquido de refrigeração através de uma caixa de tela com ranhuras/ Altura de ejeção do transportador de aparas 1050 mm/ Direção de ejeção do transportador de aparas à esquerda/ 1640 1/ Sistema de refrigeração TPF 350 / FKA 900/ (também para materiais que formam lamas, por exemplo, ferro fundido cinzento, GGG, Al com Si >/= 12%)/ Capacidade do depósito 900 l/ Bomba LP 100 l/min a 2,4 bar até 250 l/min a 2,3 bar/ Bomba HP com controlo de frequência energeticamente eficiente/ 43 l/min a 20 bar a 35 l/min a 70 bar/ Válvula limitadora de pressão Vario para 8 níveis de pressão programáveis/ Pré-programado para 20, 30, 40, 50, 55, 60, 65, 70 bar

Termos de Pagamento

• Pagamento adiantado

• Financiamento de activos
