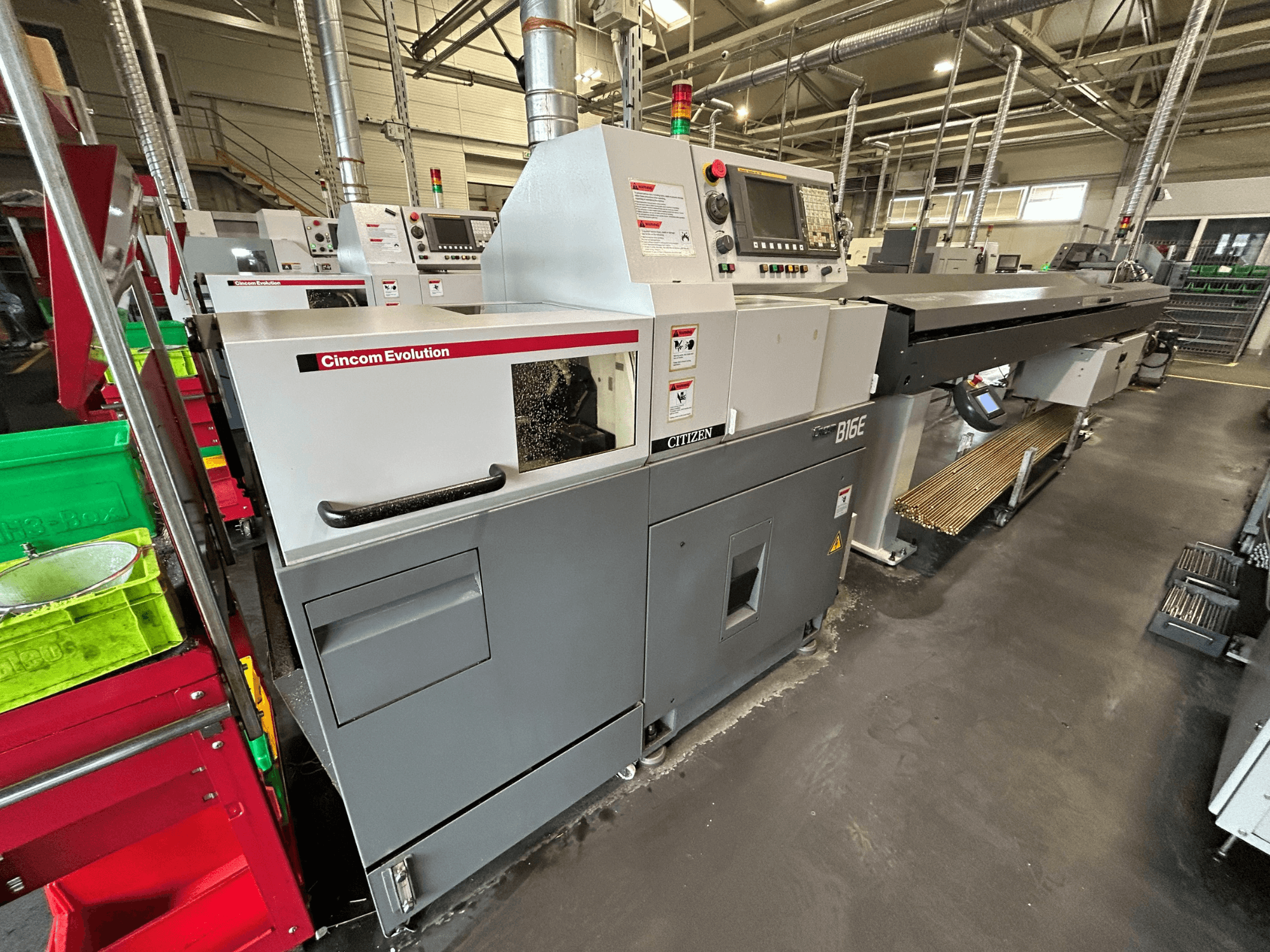

Citizen - B16 HU-TUR-CIT-2013-00001

Capacidade de maquinagem

• Diâmetro máximo de usinagem: Ø16 mm

• Comprimento máximo de usinagem: 135 mm

• Diâmetro do orifício de passagem do fuso principal: Ø20 mm

• Diâmetro máximo de perfuração frontal: Ø6 mm

• Rosqueamento frontal máximo: M6

Cursos

• Curso do eixo A2/eixo do fuso traseiro: 200 mm

Avanços rápidos

• Eixo X: 21 m/min

• Eixo Y: 21 m/min

• Eixo Z: 15 m/min

• Eixo A2: 15 m/min

Fuso principal

• Gama de velocidades: 200–10 000 rpm

• Velocidade máxima com bucha de guia rotativa: 8 000 rpm

• Motor: 2,2 / 3,7 kW

Contra-fuso (fuso traseiro)

• Diâmetro máximo de fixação: Ø16 mm

• Gama de velocidades: 100–6 000 rpm

• Diâmetro máximo de perfuração: Ø5 mm

• Rosqueamento máximo: M3

• Potência do motor: 1,0 kW

Ferramentas acionadas

• Diâmetro máximo de perfuração: Ø5 mm

• Rosqueamento máximo: M4

• Velocidade do fuso da ferramenta: 100–4 500 rpm

• Motor de acionamento: 0,5 kW

Ferramentas

• Total de ferramentas montáveis: 15

• Ferramentas de corte: 5

• Ferramentas de maquinagem secundária: 2

• Ferramentas de perfuração frontal: 4

• Ferramentas de perfuração traseiras: 4

Geral

• Potência de entrada: 5,2 kVA

Unidades disponíveis e horas

• Unidade 1

  • Data de fabrico: 05/2013

  • Tempo de funcionamento: aprox. 82 600 h

  • Tempo de funcionamento: aprox. 31 847 h

  • Tempo de corte: aprox. 22 613 h

• Unidade 2

  • Data de fabrico: 06/2013

  • Tempo de funcionamento: aprox. 81 474 h

  • Tempo de funcionamento: aprox. 31 403 h

  • Tempo de corte: aprox. 20 127 h

Equipamento adicional

• Alimentador de barras: FMB Minimag 20 / 3200 C

  • Ano de fabrico do alimentador de barras da Unidade 1: 2014

  • Ano de fabrico do alimentador de barras da unidade 2: 2013
