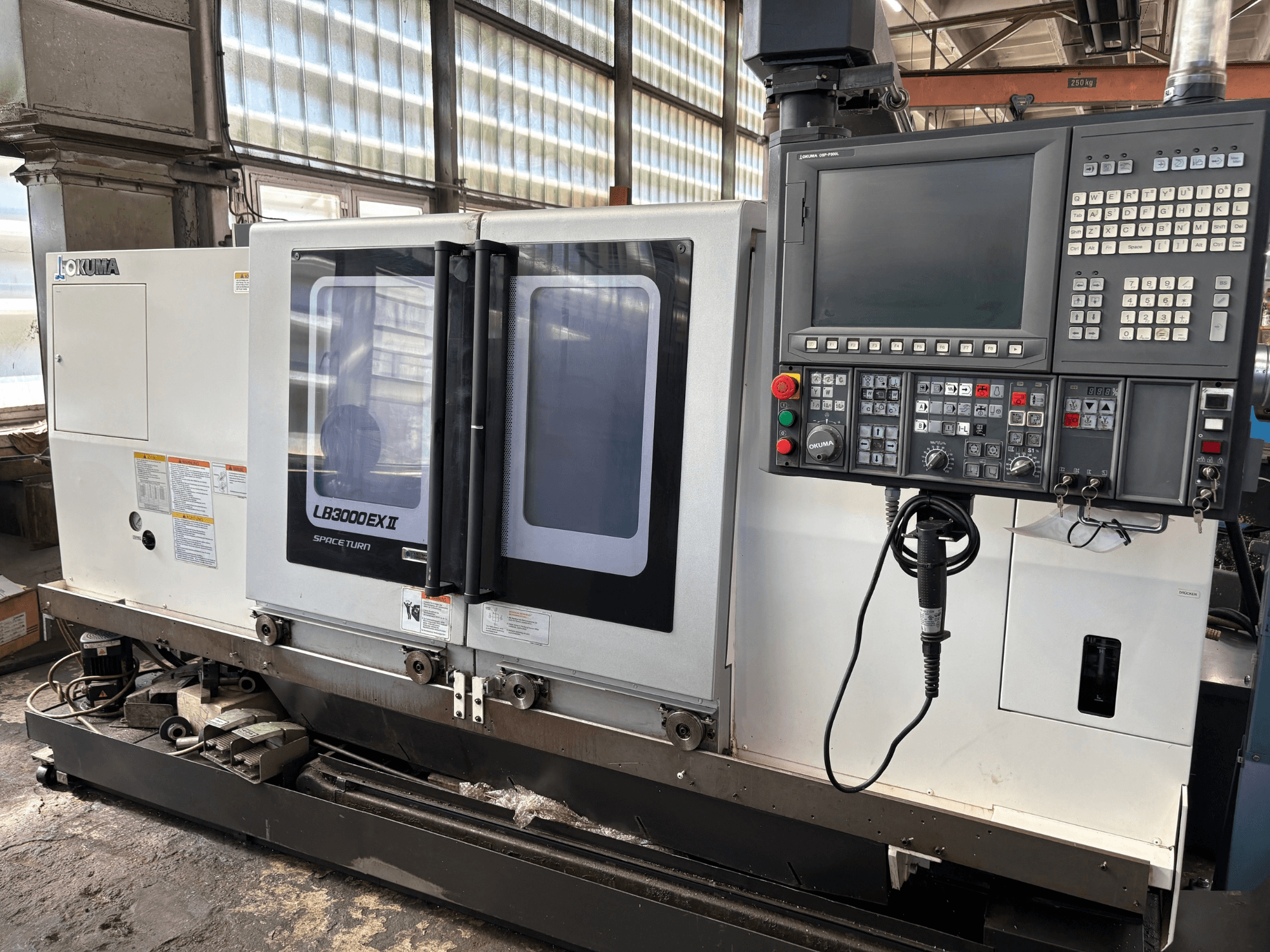

Okuma - LB3000EXII HU-TUR-OKU-2014-00002

Dimensões

• Largura de oscilação sobre a base: 580 mm

• Diâmetro de giro sobre o carro longitudinal: 470 mm

• Distância entre os centros dos fusos: 1 020 mm

• Diâmetro máximo de torneamento: 340 mm

• Comprimento máximo de torneamento: 1 000 mm

• Peso máximo da peça entre centros: 250 kg

Fuso principal

• Diâmetro do fuso: 120 mm

• Ponta do fuso: JIS A2-6 (opcional: JIS A2-8)

• Furo do fuso: 80 mm

Eixos

• Avanço rápido no eixo Z: 30 000 mm/min

• Velocidade rápida no eixo X: 25 000 mm/min

• Intervalo de avanço X/Z: 0,001–1 000 mm/rev

Torre

• Tipo: V12

• Estações de ferramentas: 12

• Adequado para ferramentas de torneamento ou motorizadas (ferramentas L ou M)

• Dimensões externas da ferramenta: 25 × 25 mm

• Dimensão interna da ferramenta: Ø40 mm

Ferramentas motorizadas / eixo C

• Velocidade da ferramenta acionada: 45–6 000 rpm

• Intervalo do eixo C: 360°

• Incrumento de indexação do eixo C: 0,001°

• Velocidade rápida do eixo C: 200 rpm

Contraponto

• Cônico: MT n.º 5

• Curso: 1 015 mm

• Motor: 2,9 kW

Elétrica / auxiliar

• Bomba da unidade hidráulica: 2,2 kW

• Bomba de lubrificação: 0,018 kW

• Bomba de líquido de arrefecimento: 0,25 kW (descarga lateral de aparas) / 0,8 kW (descarga traseira de aparas)

• Tensão de alimentação (manual): 200 V

• Tensões do transformador: 220 / 240 / 380 / 415 / 440 / 480 V

• Frequência: 50/60 Hz

• Proteção do quadro elétrico: IEC IP54
