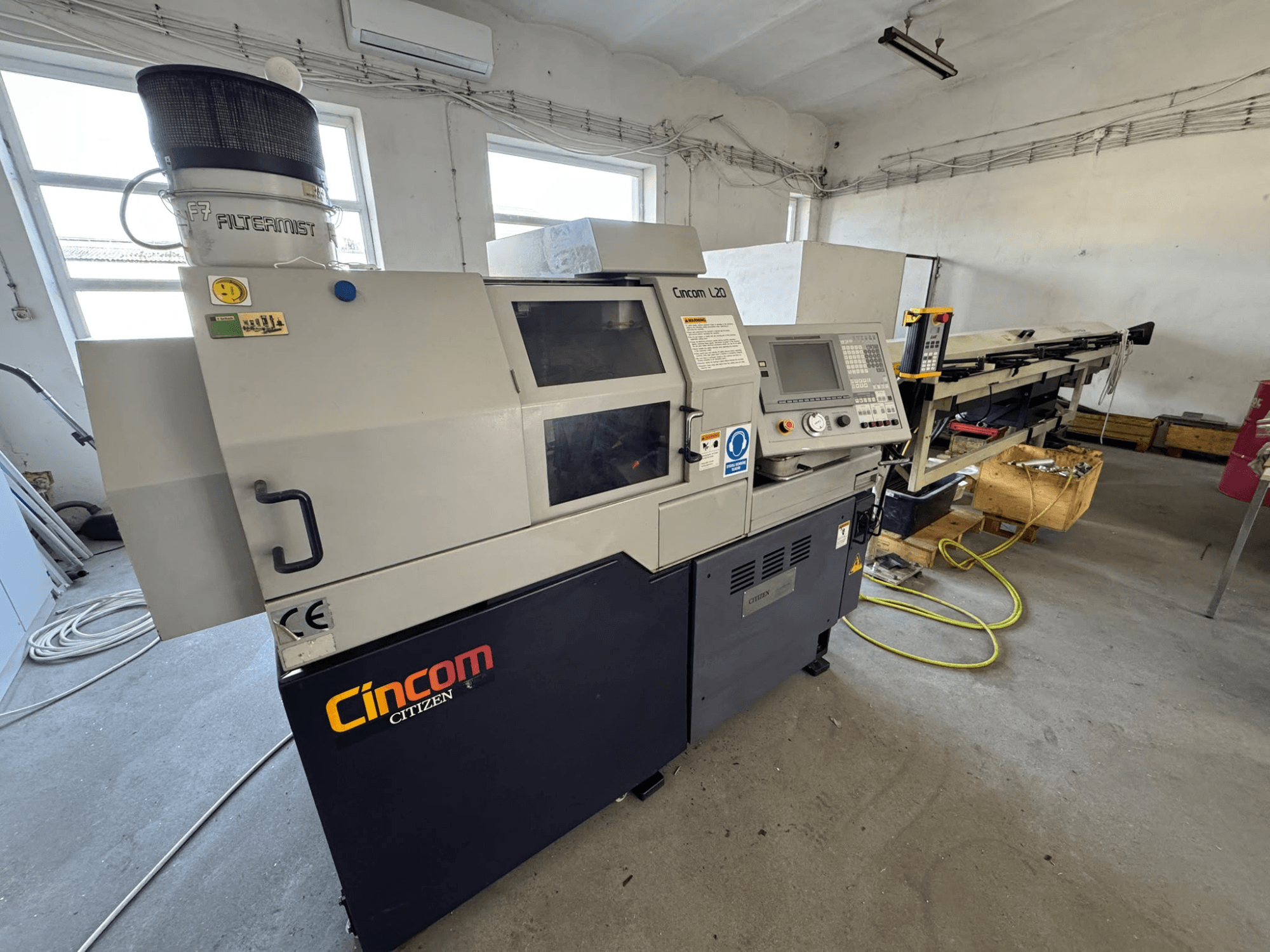

Citizen - Cincom L20 VIIPL-TUR-CIT-2000-00001

• Diâmetro máximo de maquinagem: 20 mm

• Diâmetro de usinagem recomendado: 6–20 mm

• Comprimento máximo de usinagem: 200 mm por fixação

• Controlo da velocidade do fuso principal: contínuo, S5 dígitos

• Indexação do fuso principal: 1 grau

• Diâmetro máximo de perfuração frontal: 10 mm

• Capacidade máxima de rosqueamento frontal: M8 com macho / M6 com fura

• Fuso traseiro: Incluído

• Diâmetro máximo de fixação do fuso traseiro: 20 mm

• Velocidade do fuso traseiro: 200–8000 rpm

• Controlo da velocidade do fuso traseiro: contínuo, S4 dígitos

• Indexação do fuso traseiro: 1 grau

• Diâmetro máximo de perfuração traseira: 8 mm

• Capacidade máxima de rosqueamento traseiro: M6

• Comprimento máximo de usinagem traseira: 80 mm

• Saliência máxima da peça do fuso traseiro: 30 mm

• Capacidade de perfuração da ferramenta motriz transversal: 7 mm

• Capacidade máxima de rosqueamento transversal com ferramenta motriz: M6

• Velocidade da ferramenta motriz transversal: 200–5000 rpm

• Capacidade de perfuração da ferramenta motriz frontal: 5 mm

• Capacidade de rosqueamento da ferramenta motriz frontal: M5

• Velocidade da ferramenta motriz frontal: 200–5000 rpm

• Capacidade de perfuração da ferramenta motriz traseira: 4 mm

• Velocidade da ferramenta motorizada traseira: 200–5000 rpm

• Número máximo de ferramentas: 16

• Estações de ferramentas de torneamento: 7

• Estações de ferramentas de perfuração transversal: 3

• Estações de ferramentas de perfuração frontal: 3

• Estações de ferramentas de perfuração/maquinação traseiras: 3

• Dimensões da haste da ferramenta de torneamento: 12 x 12 x 130 mm

• Diâmetro da haste da ferramenta rotativa: 7 mm com ER11 / AR11, 10 mm com ER16 / AR16

• Diâmetro da manga do porta-ferramentas: 19,05 mm

• Bucha-guia: L20, 20,01 mm

• Curso do eixo X1: 45,5 mm

• Curso do eixo Y1: 294 mm

• Curso do eixo Z1: 205 mm

• Curso do eixo X2: 316 mm

• Curso do eixo Z2: 180 mm

• Deslocamento rápido nos eixos X1 / Y1 / Z1: 20 m/min

• Deslocamento rápido nos eixos X2 / Z2: 20 m/min

• Incremento mínimo de entrada em X1 / Y1 / Z1: 0,001 mm

• Incremento mínimo de entrada X2 / Z2: 0,001 mm

• Comprimento máximo da barra: 2500 mm

• Altura central: 1050 mm

Equipamento adicional

• Alimentador de barras: LNS Hydrobar Mini-Sprint S2
