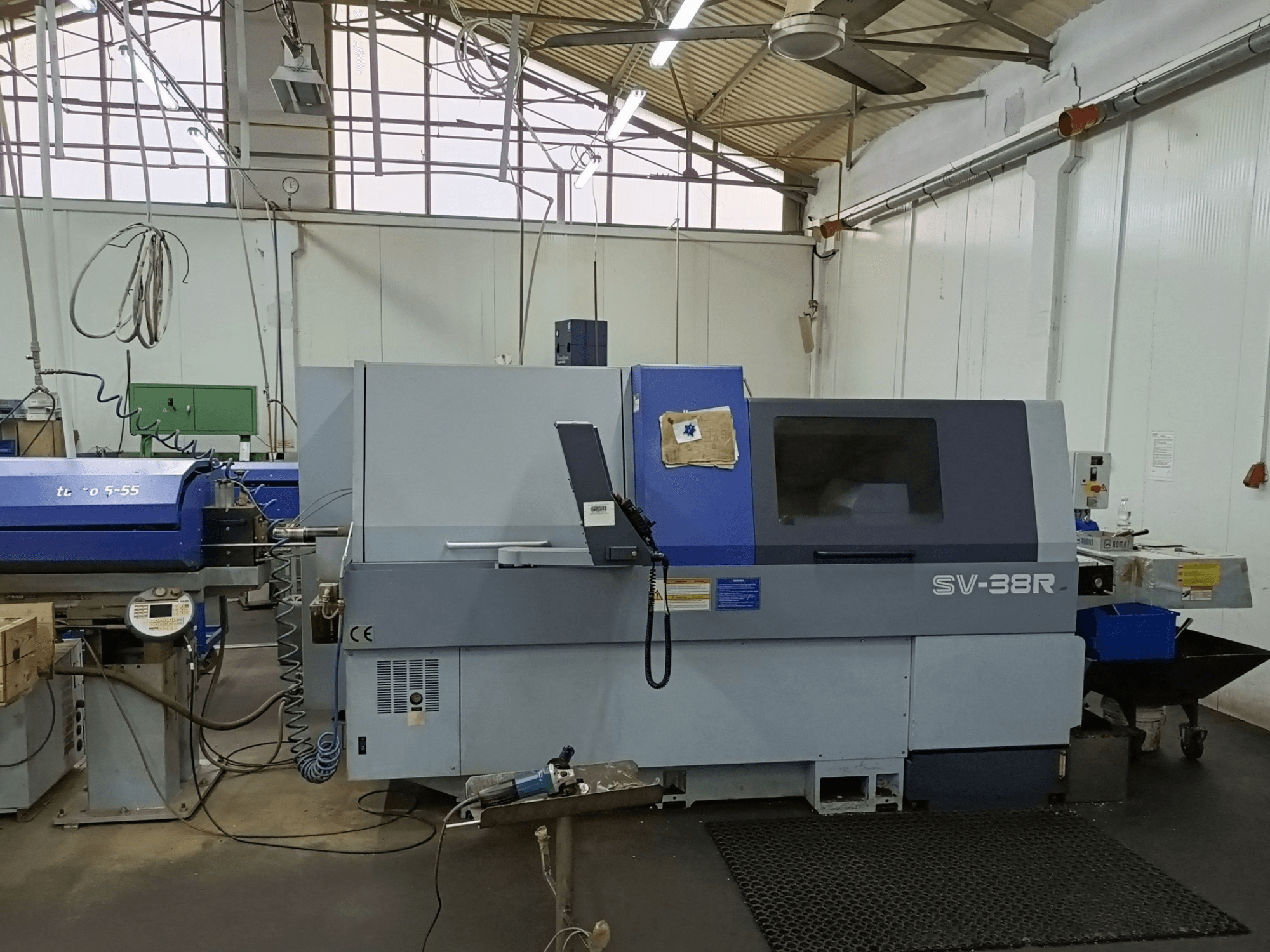

STAR MICRONICS - SV-38R type BPL-TUR-STA-2015-00001

• Diagrama de eixos: X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3, B3, C1, C2

• Capacidade de maquinagem:

  • Diâmetro máximo de torneamento: 38 mm

  • Curso máximo do cabeçote: 350 mm

  • Deslocamento rápido: X1/X2/X3/Y1/Z1/Z2/Z3 30 m/min; Y2 20 m/min; Y3 15 m/min

• Fuso principal:

  • Controlo do eixo C

  • Potência do motor: 7,5 kW contínua / 11 kW (10 min, 25% de carga)

  • Pinça do fuso principal

  • Bucha de guia rotativa síncrona com sopro de ar

• Fuso secundário:

  • Velocidade máxima: 7 000 rpm

  • Controlo do eixo C

  • Potência do motor: 5,5 kW contínua / 7,5 kW (10 min, 40% de carga)

  • Pinça do subfuso

  • Jato de ar

• Sistema de ferramentas:

  • Porta-ferramentas múltiplo de 5 posições

  • Torre de ferramentas de 10 posições

  • Unidade de usinagem traseira de 8 fusos

  • Perfuração frontal: 3 ferramentas por estação

  • Diâmetro máximo de perfuração: 23 mm

  • Capacidade máxima de rosqueamento: M16 × 2,0

• Ferramentas acionadas:

  • Porta-ferramentas em série: 4 posições motorizadas; velocidade máxima de 6 000 rpm; motor de 2,2 kW

  • Torre: 2 ferramentas motorizadas por estação; velocidade máxima de 5 700 rpm; motor de 2,7 kW em funcionamento contínuo / 4 kW (5 min, 30% de carga)

  • Diâmetro máximo de perfuração (motorizado): 10 mm

  • Capacidade máxima de rosqueamento (motorizada): M8 × 1,25

• Equipamento integrado/de série:

  • Detecção de quebra da ferramenta de corte

  • Lubrificação central automática

  • Unidade hidráulica

  • Unidade pneumática

  • Indicador do nível do líquido de arrefecimento

  • Interruptor de deteção de fugas

  • Iluminação da área de trabalho

  • Interface RS-232C

• Horas de funcionamento e contadores:

  • Em funcionamento: 24 295 h 59 min

  • Em funcionamento: 21 038 h 55 min 37 s

  • Corte: 6 872 h 30 min 44 s

Equipamento adicional

• Alimentador de barras: FMB Maschinenbau, modelo FMB turbo 5-55 / 3200 A (ano de 2016)

  • Comprimento máximo da barra: 3 200 mm

  • Intervalo de diâmetros das barras de acordo com as especificações fornecidas: 5–65 mm (a confirmar com a documentação do alimentador)

  • Velocidade de avanço: 0–1 000 mm/s; Velocidade de retorno: 0–1 000 mm/s

  • Interface do alimentador de barras

  • Nota: O diâmetro real de usinagem é limitado pelo torno a 38 mm

• Transportador de peças acabadas
