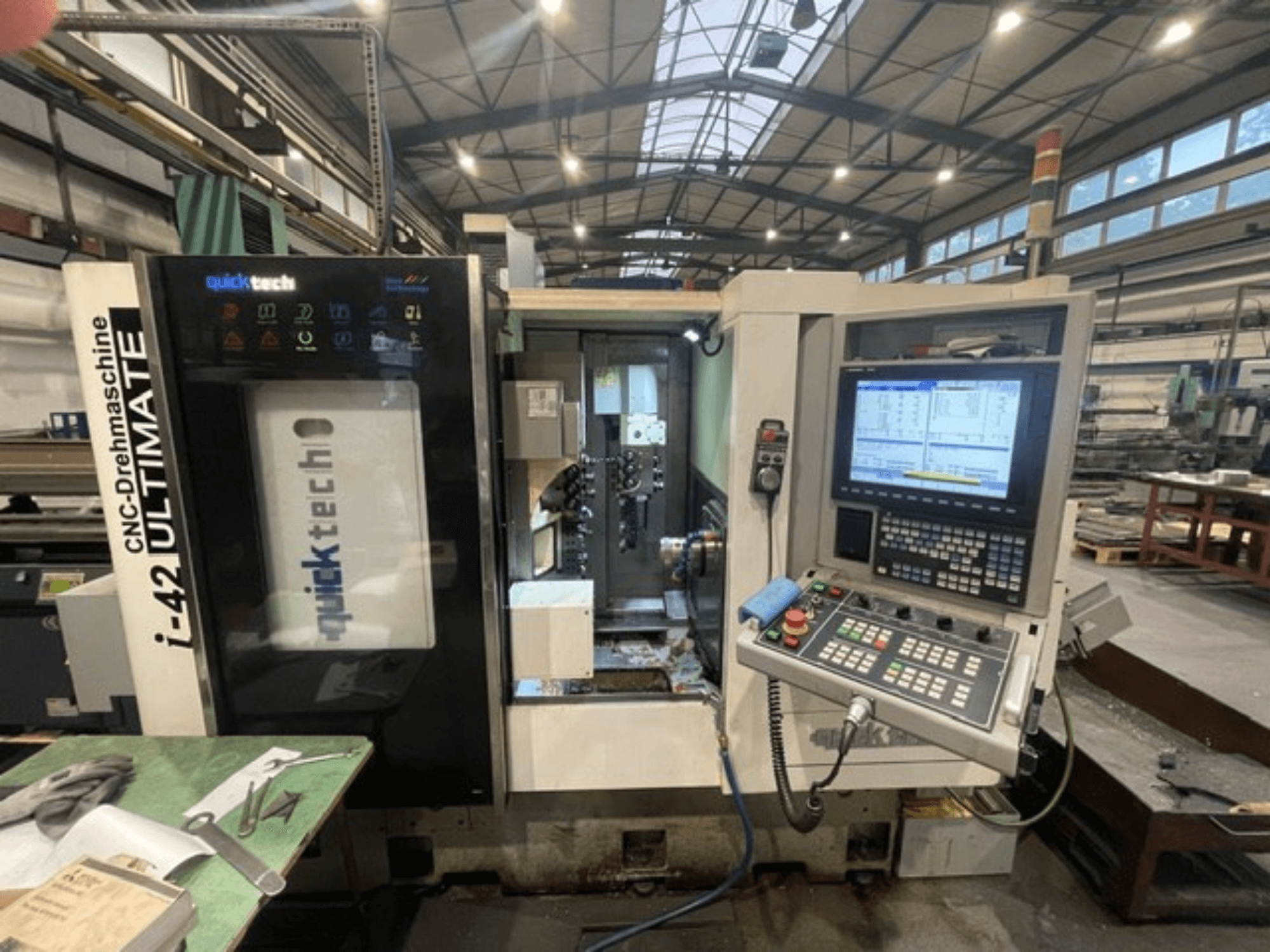

Quick-Tech - I-42UCZ-TUR-QUI-2015-00001

• Controlo

  • Mitsubishi M720 CNC

  • Ecrã LCD a cores de 15

  • Porta com indicadores LED

  • Sinalização operacional e interrutor de alarme automático

  • Comunicação/interface integrada com alimentador de barras

  • Marca CE

  • Guia/manual

• Eixo principal

  • Diâmetro do rolamento: 100,0 mm

  • Diâmetro máx. da barra: 42 mm

  • Comprimento máximo de maquinação: 250,0 mm

  • Pinça: DIN-173E42B

  • Nariz do fuso: A2-5

  • Furo do fuso: 44,0 mm

  • Eixo C: 0,001°

• Contra-eixo

  • Diâmetro máximo da barra: 42 mm

  • Comprimento máximo de maquinação: 100 mm

  • Pinça: DIN-173E-42B

  • Nariz do fuso: A2-5

  • Velocidade: 4000 rpm

  • Potência: 3,7 kW

  • Eixo C1: 0,001°

• Percursos e eixos

  • X: 150,0 mm | Y: 385,0 mm | Z: 250,0 mm | B: 360°

  • X1: 400,0 mm | Y1: 400,0 mm | Z1: 300,0 mm

  • Servomotores (X, Y, Z, X1, Y1, Z1): Mitsubishi AC Servo, 1,5 kW cada

  • Indexação a partir da posição da ferramenta: 0.3 s

  • Tempo de troca de ferramenta (corte/corte): 0.6 s

• Cabeça da ferramenta (principal)

  • Tipo combinado

  • Ferramentas: 6 externas, 5 internas

  • Tamanho da ferramenta externa: 20,0 × 20,0 mm

  • Ferramenta interna máxima: ER20 / 20,0 mm

• Ferramentas acionadas (principais)

  • Eixo B com 12 ferramentas acionadas

  • Potência: Mitsubishi AC Servo, 15 kW

  • Velocidade: 4000 rpm

  • Tamanho máximo da ferramenta: ER-20

  • Diâmetro máx. de perfuração: 12 mm

  • Rosca máxima: M10 × 1.5

• Cabeça da ferramenta (contador)

  • Tipo combinado

  • Ferramentas: 5 externas, 9 internas

  • Tamanho da ferramenta externa: 20,0 × 20,0 mm

  • Ferramenta interna máxima: ER20 / 20,0 mm

• Ferramentas acionadas (contador)

  • Número: 6 (3 axiais, 3 radiais)

  • Potência: Mitsubishi AC Servo, 1,5 kW

  • Velocidade: 4000 rpm

  • Tamanho máximo da ferramenta: ER-20

  • Diâmetro máx. de perfuração: 12 mm

  • Rosca máxima: M10 × 1.5

• Sistema hidráulico

  • Motor hidráulico: 0,75 kW

  • Pressão máxima do sistema: 50 kg/cm3

• Sistema de lubrificação

  • Motor de lubrificação: 25 W

  • Capacidade do depósito: 2 l

• Sistema de arrefecimento

  • Depósito de líquido de refrigeração: 200 l

  • Motor de refrigeração: 1/4 HP

  • Pressão do líquido de refrigeração: 2,5 MPa

• Comprimento: 2900 mm (3500 mm incluindo o transportador de aparas, que faz parte da máquina)

• Equipamento de série incluído

  • Equipamento básico com ferramentas

  • Suporte de ferramentas e conjunto de pinças

  • Lubrificação automática

  • Removedor de aparas/transportador de aparas (integrado, conforme nota de dimensões)

  • Remoção da peça de trabalho (pá) - se integrada

  • Ecrã LCD a cores de 15

  • Sinalização operacional e interrutor de alarme automático

  • Guia/manual

  • Porta com indicadores LED

Equipamento adicional

• Alimentador automático de barras, 1200 mm de comprimento

• Transportador de remoção de peças

• Pá de extração de peças (se fornecida como unidade externa)

• Transformador 380-440 V, 60/50 Hz
