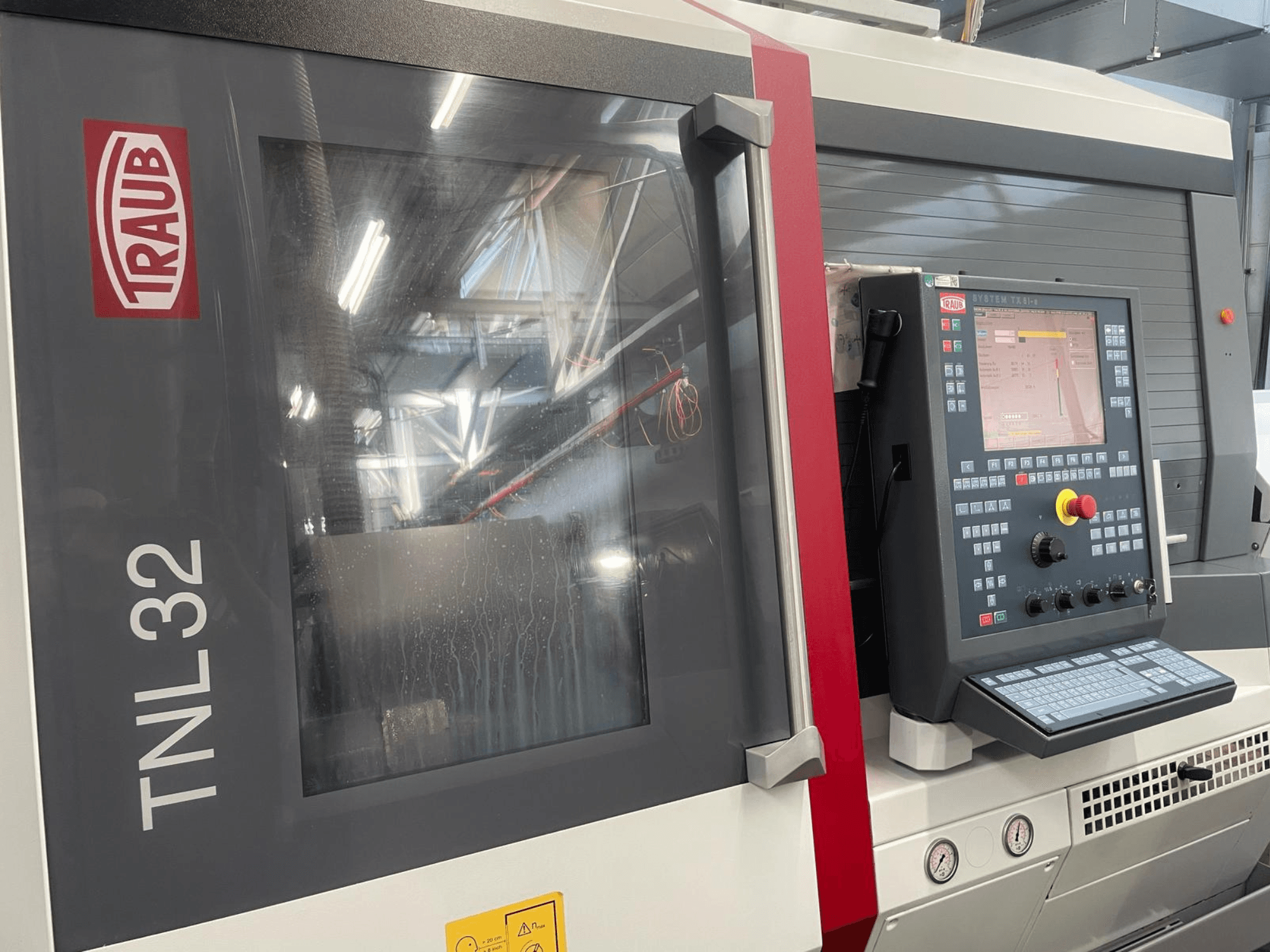

TRAUB - TNL 32DE-TUR-TRA-2014-00001

• Controlo: CNC/PLC TRAUB TX8i-s com processador RISC de 64 bits e PC de fibra ótica; ecrã plano TFT a cores; volante eletrónico

• Software/extensões incluídos: Polyform (programação do eixo C), Helicoidal (interpolação 3D do eixo Y), roscagem sem mandril de compensação, monitorização da quebra da ferramenta de corte, monitorização da ejeção da ferramenta de corte, paragem do eixo, T-ATC

• Fuso principal: Fuso motor com sistema de fixação oco; capacidade de furo/barra de 32 mm; velocidade máxima do eixo C 8.000 rpm

• Curso máximo: 305 mm (versão L) / 127 mm (versão K)

• Sub-eixo: Fixação oca parcial, eixo C; unidade de limpeza montada na torre de ferramentas inferior

• Torre superior da ferramenta: Eixos X/Y/Z/H/B; 10 suportes de ferramentas; acionamento duplo

• Torre inferior de ferramentas: Eixos X/Y/Z/H; 9 suportes de ferramentas; acionamento combinado; funcionamento separado do contra-fuso

• Medição/retorno: Balanças de vidro no eixo X (torres superior e inferior); codificador rotativo no eixo C

• Trabalho posterior: mesa posterior de 8 posições com acionamento combinado para até 3 ferramentas; preparada para alimentação interna de líquido de refrigeração

• Fixação: Dispositivo de inversão da direção de aperto e dispositivo de pressão de contra-aperto nos fusos principal e secundário

• Sistema de refrigeração: Sistema standard com bombas de 3 e 8 bar (50 Hz) num depósito de 500 litros; bomba adicional de 28 bar (50 Hz), caudal de 19 l/min

• Extração: Ligação D 150 mm para extração central

Equipamento adicional

• Nenhum especificado (sem robots, alimentador de barras, transportador de aparas ou automação externa listados)
