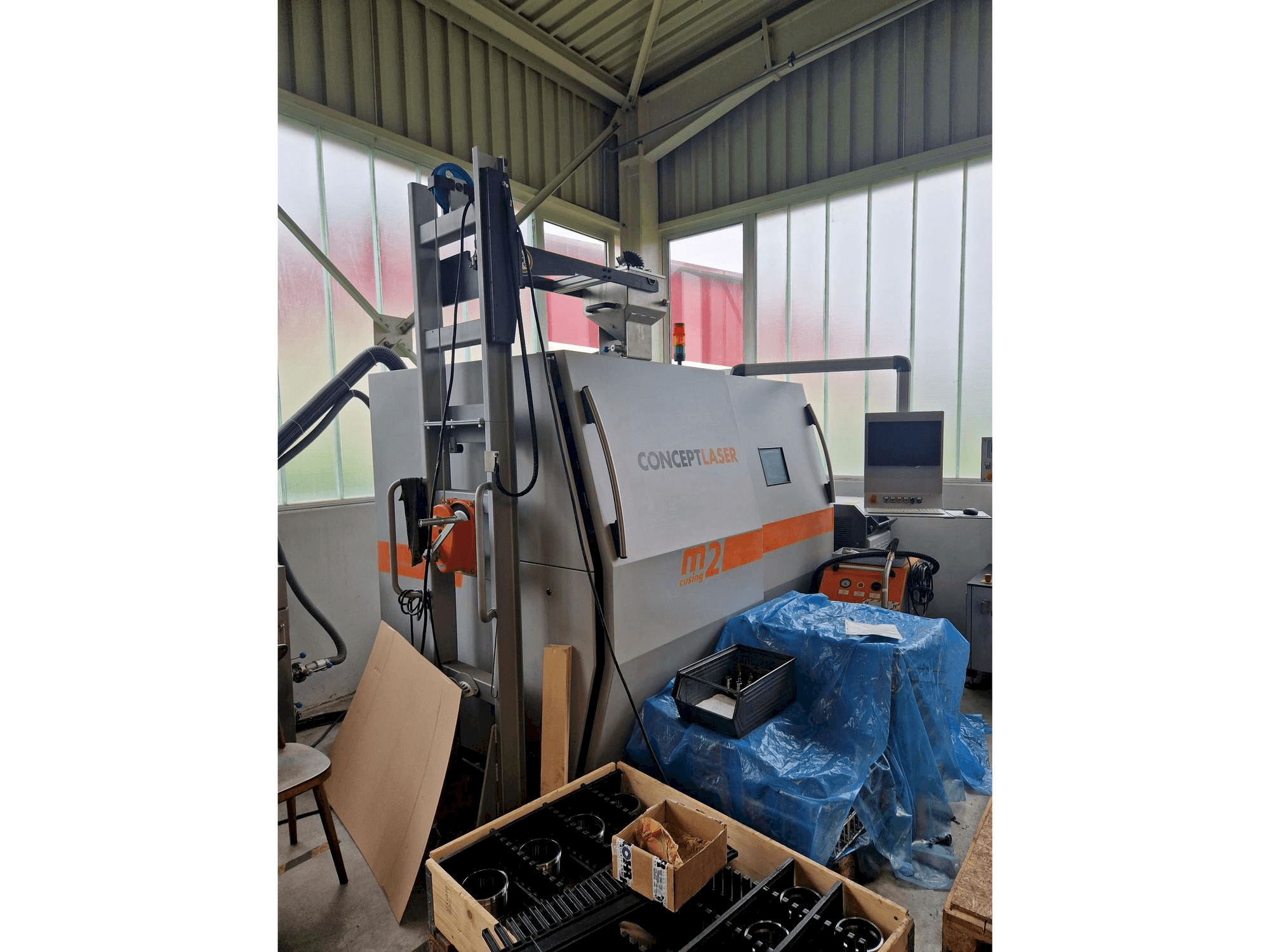

CONCEPT LASER - Laser M2 cusingDE-3DP-CON-2015-00001

Vantagens da máquina

Vantagens técnicas da máquina

• Campo de exposição: 90x90 mm

• Altura de instalação: 100 mm

• Comprimento de onda: 1070 mm

• Desempenho: 200 - 400w

Peso:

Peso total: aprox. 2,240 kg

Máquina de cusing M2: aprox. 2.000 kg

Sistema laser: aprox. 170 kg

Unidade de extração e filtro: aprox. 70 kg

Dimensões (em mm):

Sistema total: aprox. 5.900 (C) × 4.200 (L) × 3.009 (A)

Máquina de cusing M2: aprox. 2.440 (C) × 1.630 (L) × 2.354 (A)

Sistema laser: aprox. 610 (C) × 1.200 (L) × 1.120 (A)

Unidade de extração e filtro: aprox. 550 (C) × 550 (L) × 1.450 (A)

Versão standard:

Dimensões da câmara de construção: 250 × 250 × 280 mm (C × L × A)

Dimensões da câmara de dosagem: 250 × 250 × 280 mm (C × L × A)

Volume da câmara de construção: aprox. 18 dm³

Volume da câmara de dosagem: aprox. 18 dm³

Altura do edifício: 280 mm mais a espessura da placa de construção

Área de exposição: 245 × 245 mm

Redução da câmara de construção (100 mm):

Dimensões da câmara de construção: 100 × 100 × 100 mm

Dimensões da câmara de dosagem: 100 × 100 × 100 mm

Volume da câmara de construção: aprox. 1 dm³

Volume da câmara de dosagem: aprox. 1 dm³

Altura do edifício: 100 mm mais espessura da placa de construção

Área de exposição: 90 × 90 mm

Redução do espaço de construção (80 mm):

Dimensões da câmara de construção: 80 × 80 × 100 mm

Dimensões da câmara de distribuição: 80 × 80 × 100 mm

Volume da câmara de construção: aprox. 0,64 dm³

Volume da câmara de distribuição: aprox. 0,64 dm³

Altura do edifício: 100 mm mais a espessura da placa de construção

Área de exposição: 70 × 70 mm

Redução do espaço de construção (50 mm):

Dimensões da câmara de construção: 50 × 50 × 100 mm

Dimensões da câmara de distribuição: 50 × 50 × 100 mm

Volume da câmara de construção: aprox. 0,25 dm³

Volume da câmara de distribuição: aprox. 0,25 dm³

Altura do edifício: 100 mm mais a espessura da placa de construção

Área de exposição: 40 × 40 mm Extensão da câmara de distribuição

Dimensões da câmara de construção: 250 × 250 × 280 mm (C × L × A)

Dimensões da câmara de distribuição: 250 × 250 × 480 mm (C × L × A)

Volume da câmara de construção: aprox. 18 dm³

Volume da câmara de distribuição: aprox. 30 dm³

Altura do edifício: 280 mm mais a espessura da placa de construção

Área de exposição: 245 × 245 mm

Ligações eléctricas:

Ligação eléctrica: 3/N/PE AC 400 V, 32 A

Consumo de energia, máx.: 7,4 kW

Ligação de rede: Ethernet 100 MB/s, ligação à máquina: Tomada RJ45

Ligação de ar comprimido:

Pressão do gás: 6-10 bar

Qualidade: DIN ISO 8573-1 Classe 1.6.1

Caudal máximo: 100 l/min

Ligação de gás inerte (árgon):

Pressão do gás: 5 bar

Pureza: ≥ 3,0

Ligação de gás inerte (azoto):

Pressão do gás: 5 bar

Pureza: ≥ 2,5

Dados de desempenho

Velocidade de produção: 2 cm³/h a 20 cm³/h (dependente do material)

Velocidade de varrimento: máx. 7 m/s

Espessura da camada LaserCUSING®: 20 µm - 50 µm

Consumo de gás de proteção: aprox. 2 m³/h

Sistema laser

Tipo de laser: Laser de fibra 200F ou 400F

Classe de proteção: Classe de proteção do laser 4

Potência: máx. 200 W 400 W (operação CW)

Comprimento de onda: 1.070 nm (infravermelhos)

Diâmetro do feixe laser: 50 µm

Condições ambientais

Temperatura de armazenamento e transporte: -20 a 35 °C (-4 a 95 °F)

Temperatura de funcionamento: 15 a 35 °C (59 a 95 °F)

Variação de temperatura: máx. 2 °C/h (2 °F/h)

Humidade relativa: máx. 80% (sem condensação)

Altitude de instalação: máx. 2.000 m acima do nível do mar

Acessórios incluídos:

Peneira e agitador, gerador de nitrogénio, depósito tampão, aspirador húmido para pó, sistema de filtragem, 5 placas de pressão
