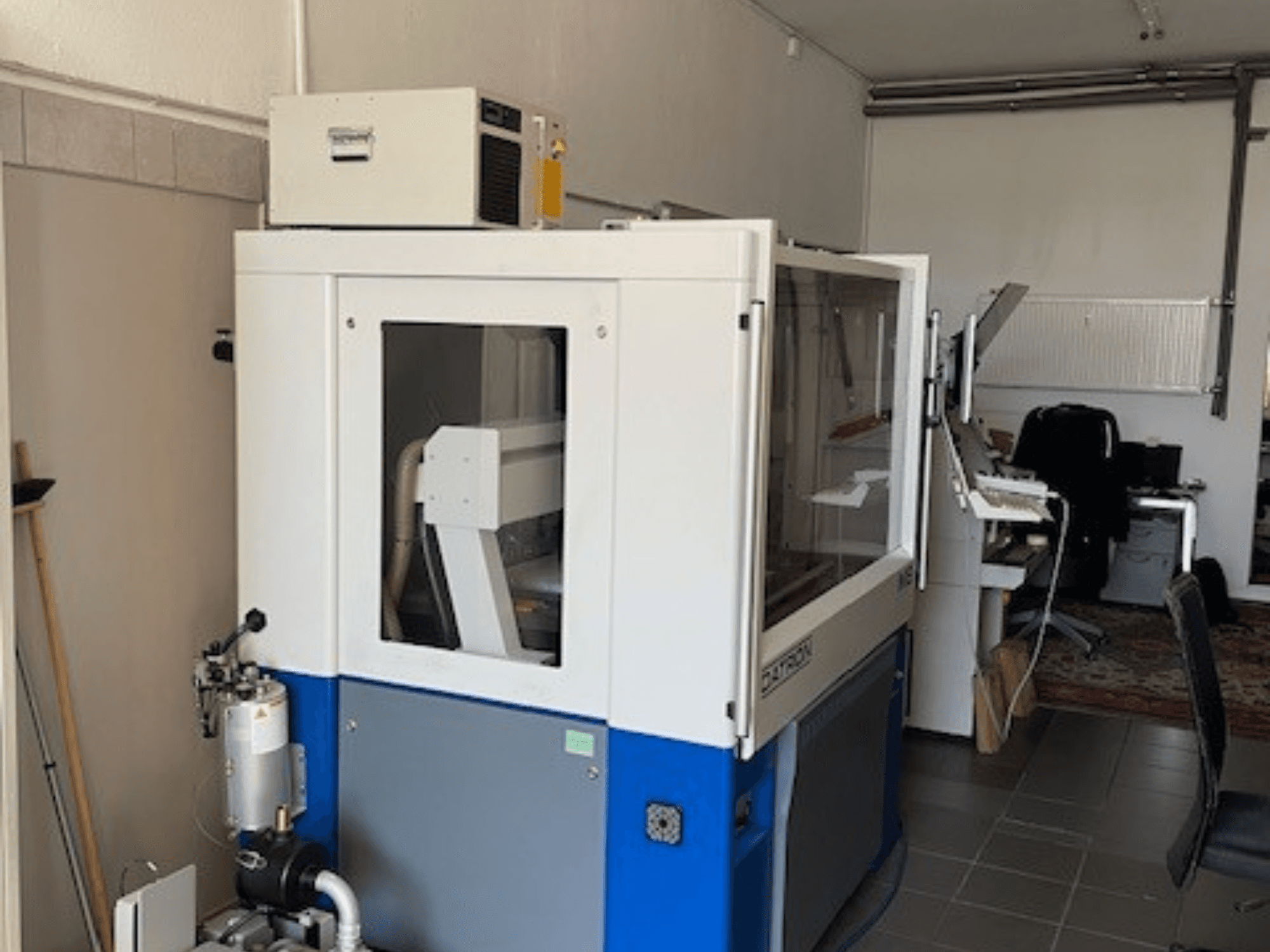

Datron - M8DE-MIL-DAT-2011-00001

• Configuração: Fuso SF 2,0 kW HighS H2.0 (até 60.000 rpm), comutação direta

• Fixação da ferramenta: Fixação direta, máx. Ø 8 mm; pinça de 6 mm

• Trocador de ferramentas: 15 posições com sensor de comprimento, fixação direta

• Design da máquina: Design de pórtico com accionamentos de apoio duplo; betão polímero sólido sobre estrutura de aço; guias de precisão

• Mesa: Mesa de coordenadas (sem recorte)

• Deslocações: X 1020 mm, Y 800 mm, Z 240 mm; distância entre pórticos de 200 mm

• Accionamentos: Servo-accionamentos digitais; fuso de esferas por eixo

• Velocidade de avanço: até 20 m/min

• Controlo: Controlo DATRON 3D-CNC V9; computador LCD/controlo com teclado e monitor de 19" (unidade de CD integrada)

• Arrefecimento/Lubrificação: Sistema de refrigeração por spray DATRON; refrigerador de fuso tipo H-K GK; opção de velocidade para fuso SF

Equipamento adicional

• Sondas/sensores:

  • Sensor XYZ (completo com braço giratório, materiais de funcionamento, montagem), caraterística: controlo total por software

  • Sensor TP-D do eixo Z

  • Sensor de altura do eixo Z

• Tecnologia de fixação:

  • Placa de fixação do módulo de vácuo 650 x 450 x 40 mm, 3 ligações (aprox. 27 kg); acessórios: VakuCard, VakuCardMatt

  • Placa de fixação do módulo de ranhura em T 460 x 250 x 83 mm (250 x 460 x 80 nominal), com mordente fixo, 2 filas, 450 Tipo B; inclui bucha de centragem e vedante; acessórios: elementos de fixação de curso curto

  • Elemento de aperto de curso curto, pneumático-hidráulico, Tipo KSE-PH (130 x 110 x 65 mm, 1,6 kg; pressão de funcionamento 1-8 bar; curso 7 mm; força de aperto até 3.200 N); inclui mangueira de ar comprimido; acessório: mordente fixo

• Sistema de vácuo:

  • Distribuidor de vácuo de 3 vias V V-3 com válvulas de fecho (incluindo fecho adicional com ventilação), manómetro de vácuo, encaixe através da parede, mangueiras e hardware de montagem completo

  • Bomba de vácuo tipo VP-B-1, palheta rotativa, lubrificação por cárter de óleo; capacidade de aspiração 100 m³/h; pressão final 20 mbar; motor 3,0 kW; 3 x 400 V; nível de pressão sonora 67 dB(A); dimensões 748 x 433 x 310 mm; peso 70 kg; capacidade de óleo 2 l; inclui contactor trifásico, válvula rotativa, interrutor de pressão diferencial, reservatório de vácuo, interrutor de proteção do motor, monitorização do óleo, filtro de admissão e contactor trifásico

  • Capacidade de superfície de aperto até 1.000 x 1.500 mm
