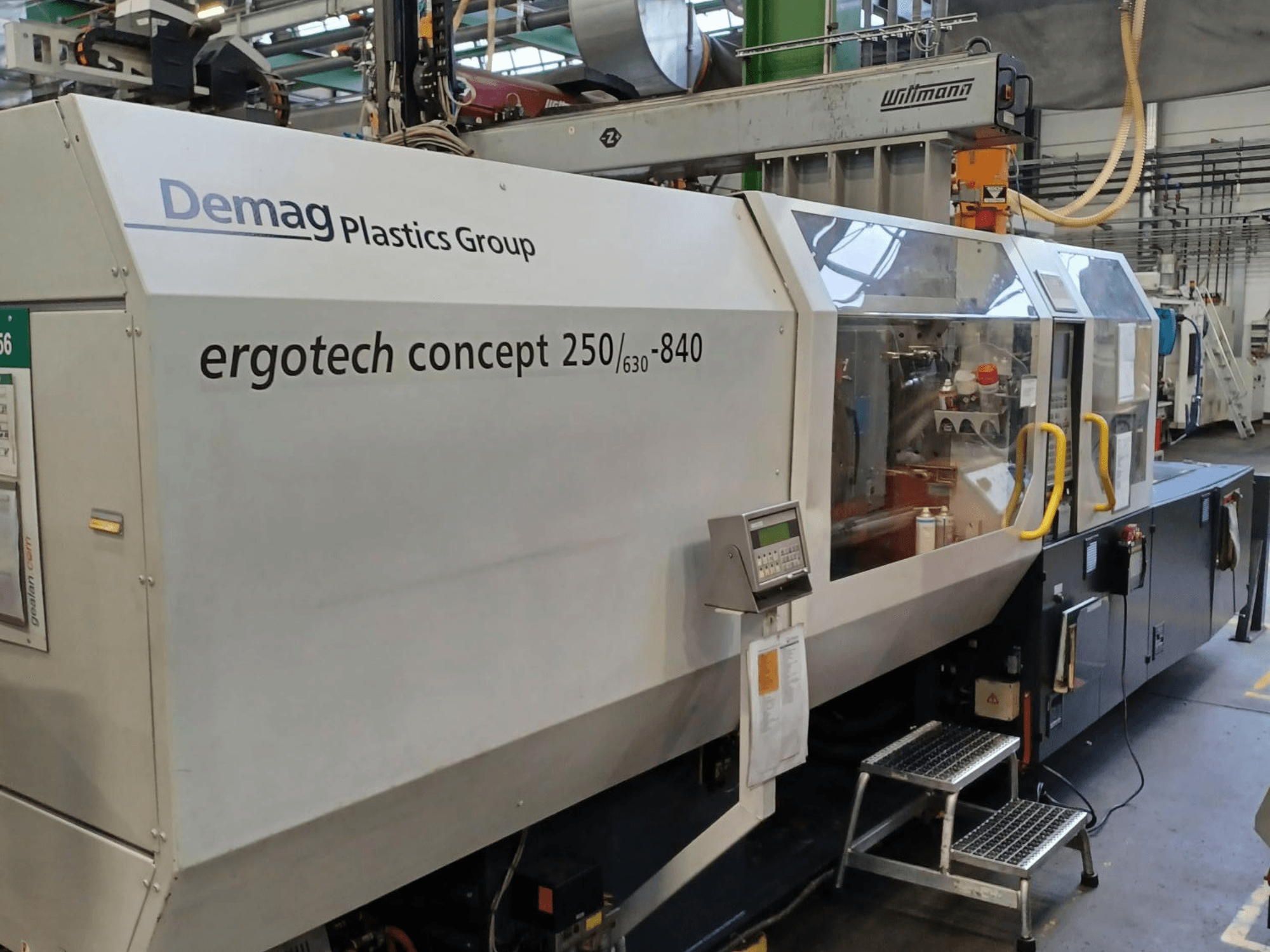

DEMAG - ET250/630-840 ConceptDE-INJ-DEM-2004-00003

• Força de bloqueio: 2750 kN

• Espaçamento dos tirantes (H x V): 630 x 630 mm

• Dimensões da placa (H x V): 950 x 950 mm

• Altura do molde: 330-830 mm

• Curso de abertura: 675 mm

• Luz do dia máxima (distância entre placas): 1505 mm

• Capacidade de peso do molde: lado fixo 1100 kg, lado móvel 2200 kg (total 3300 kg)

• Ejetor:

  • Curso: 200 mm

  • Força: 80 kN

  • Diâmetro do anel de centragem: 200 mm

  • Ejetor pneumático: sim

• Puxadores de núcleo: 2 no lado móvel (AS)

• Unidade de injeção:

  • Tamanho da unidade: 840

  • L/D: 20

  • Volume de injeção: 636 cm³

  • Pressão de injeção: 1351 bar

  • Taxa de plastificação (PS): 74 g/s

  • Velocidade do parafuso: 326 rpm

  • Raio do bico: 15 mm; furo do bico: 3 mm

  • Curso máximo de dosagem: 225 mm

  • Nota: Segunda unidade de injeção listada sem dados → máquina de um componente

• Interfaces/controlos:

  • Interface para impressora: sim

  • Controlo do processo/SPC: sim

Equipamento adicional

• Robô/manuseamento: Robô linear Wittmann W633-961

  • Curso: Y (vertical) 1600 mm, X 900 mm, Z 2500 mm

• Controlo da câmara quente: 9 zonas

• Deteção de molde: Sistema Kistler de pressão (p=1) / temperatura (t=0)

• Controlo de porta de válvula: hidráulico (pneumático não equipado)
