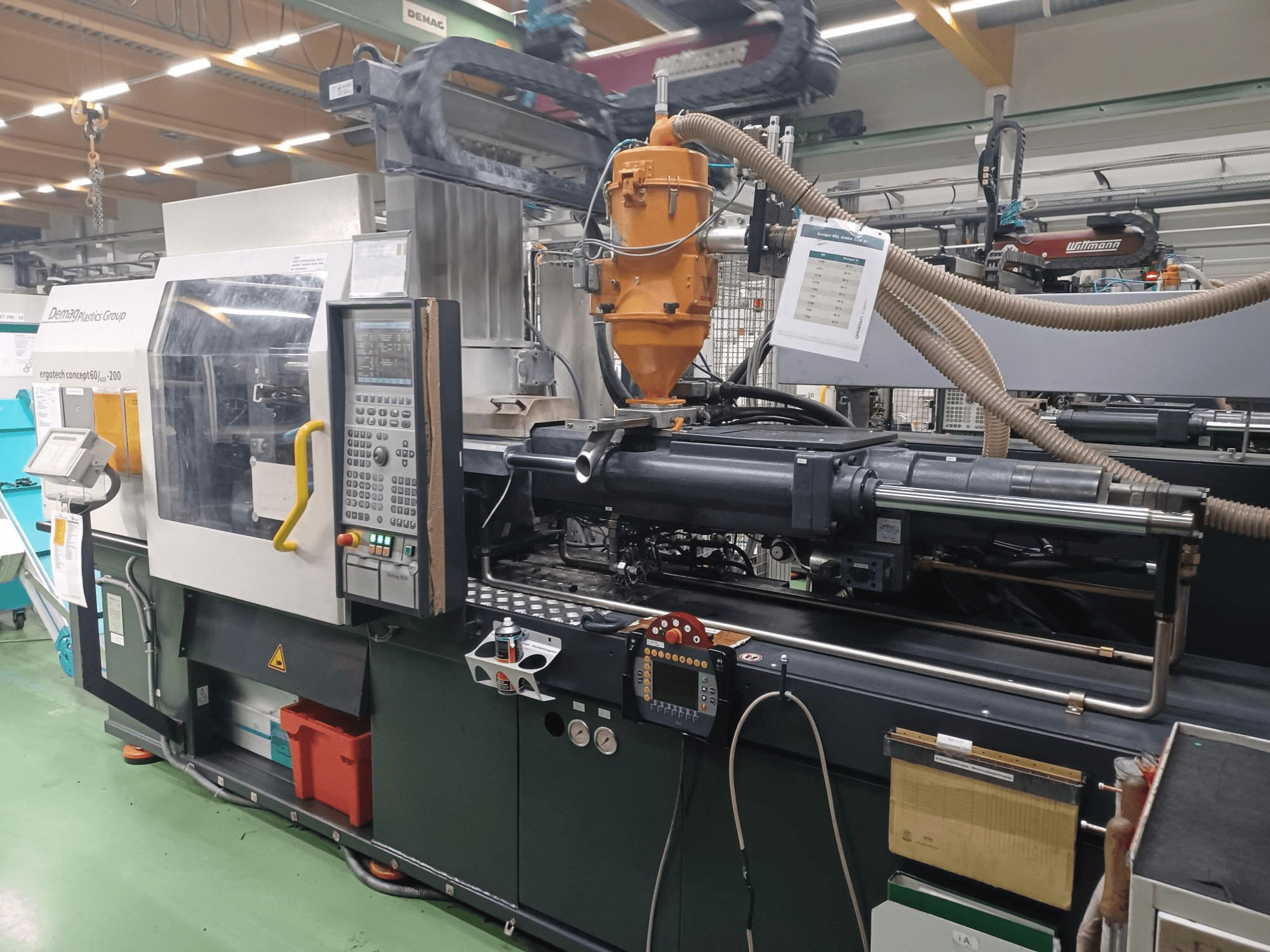

DEMAG - ET60-200 conceptDE-INJ-DEM-2003-00004

• Unidade de fixação:

  • Espaçamento da barra de ligação (H x V): 420 x 420 mm

  • Dimensões da placa (H x V): 530 x 540 mm

  • Altura mínima de instalação do molde: 210 mm

  • Curso de abertura: 400 mm

  • Peso máximo do molde: 580 kg (lado móvel 380 kg / lado fixo 200 kg)

• Ejetor:

  • Curso: 125 mm

  • Força: 41 kN

  • Força de retração: 15 kN

  • Ejetor pneumático: Sim

• Controlo de tração do núcleo: Sim (2 unidades, no lado do ejetor/AS)

• Unidade de injeção 1:

  • Tamanho da unidade: 200

  • Diâmetro do parafuso: 30 mm

  • Pressão de injeção: 1900 bar

  • Volume do curso: 106 ccm

  • Peso da injeção (PS): 94 g

  • L/D do parafuso: 20

  • Raio do bico: 15 mm

  • Unidade de injeção blindada/resistente ao desgaste: Sim

• Controlo do processo: SPC (Sim)

• Nota: Aviso de carga máxima da grua: 2 toneladas métricas

Equipamento adicional

• Robô/dispositivo de remoção: W621-1381

  • Percursos de deslocação: Y 1200 mm, X 550 mm, Z 1500 mm

• Controlador de câmara quente: controlo integrado de 7 zonas

• Sensores de molde: Kistler (p=1/t=0)
